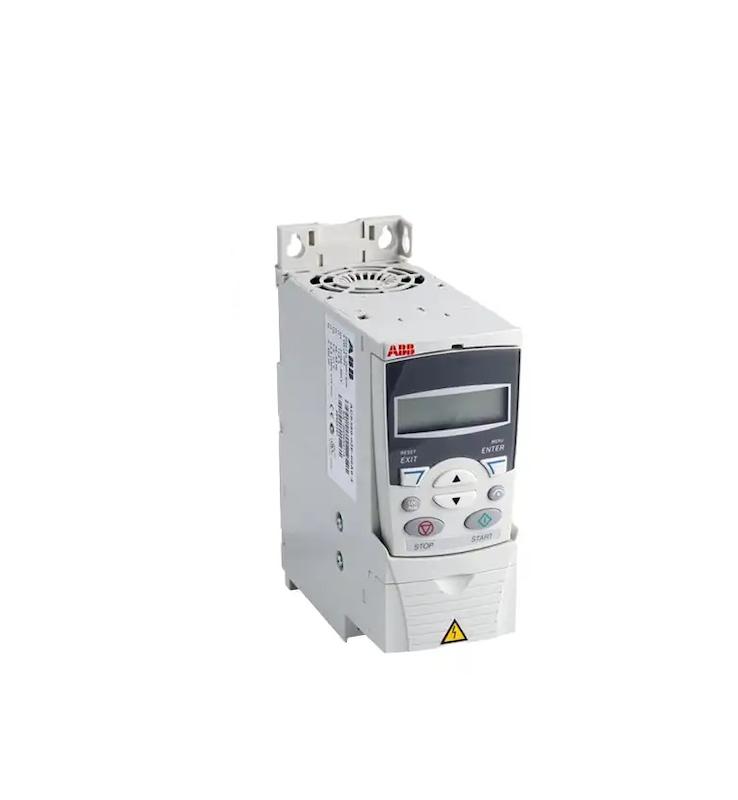

اینورتر سه فاز 0.75KW سری ACS350 برند ABB مدل ACS350-03X-02A4-4

خرید اینورتر سه فاز 0.75 کیلووات ABB سری ACS350 مدل ACS350-03X-02A4-4

اینورتر سه فاز 0.75 کیلووات ABB سری ACS350 مدل ACS350-03X-02A4-4 یکی از درایوهای کامپکت و کاربردی شرکت ABB برای کنترل موتورهای سه فاز در ماشین‌آلات صنعتی، تجهیزات کارگاهی و سیستم‌های اتوماسیون است. این محصول با توان نامی 0.75 کیلووات، معادل 1 اسب بخار، برای کاربردهایی طراحی شده است که به کنترل سرعت، راه‌اندازی نرم، توقف کنترل‌شده و عملکرد پایدار موتور نیاز دارند.

مدل ACS350-03X-02A4-4 دارای ورودی سه فاز در محدوده 380 تا 480 ولت AC است و جریان خروجی نامی آن 2.4 آمپر اعلام شده است. این مدل در فریم R1 و با درجه حفاظت IP20 عرضه می‌شود و برای نصب داخل تابلو برق یا محفظه مناسب طراحی شده است.

سری ACS350 در گروه درایوهای ماشین‌سازی عمومی ABB قرار دارد و برای استفاده در ماشین‌آلات کوچک و متوسط، تجهیزات انتقال مواد، دستگاه‌های بسته‌بندی، نوار نقاله‌ها، پمپ‌ها، فن‌ها و دیگر تجهیزات دارای موتور سه فاز طراحی شده است. این خانواده از درایوها امکانات مناسبی برای کنترل سرعت، تغییر جهت چرخش، تنظیم شتاب و توقف و اجرای توالی‌های کنترلی فراهم می‌کند.

معرفی اینورتر ABB ACS350-03X-02A4-4

اینورتر ABB مدل ACS350-03X-02A4-4 یک درایو سه فاز با توان 0.75 کیلووات و جریان خروجی نامی 2.4 آمپر است. این محصول برای کنترل موتورهای AC سه فاز کم‌توان استفاده می‌شود و می‌تواند سرعت، جهت حرکت، زمان شتاب‌گیری و زمان توقف موتور را کنترل کند.

کد فنی این محصول اطلاعات مهمی درباره ساختار آن ارائه می‌دهد:

- ACS350: سری درایوهای ماشین‌سازی عمومی ABB

- 03: ورودی سه فاز

- X: پیکربندی X در خانواده ACS350

- 02A4: جریان خروجی نامی 2.4 آمپر

- 4: کلاس ولتاژ 380 تا 480 ولت

در جدول رسمی ABB، مدل ACS350-03X-02A4-4 با توان 0.75 کیلووات، توان معادل 1 اسب بخار، جریان خروجی 2.4 آمپر و فریم R1 معرفی شده است. ابعاد تقریبی نسخه استاندارد این مدل حدود 202 میلی‌متر ارتفاع، 70 میلی‌متر عرض و 161 میلی‌متر عمق است.

این مدل برای برق ورودی سه فاز طراحی شده است؛ بنابراین نباید آن را با نسخه‌های تک‌فاز یا مدل‌های دارای کلاس ولتاژ 200 تا 240 ولت اشتباه گرفت.

مشخصات فنی اینورتر سه فاز ABB ACS350

- برند: ABB

- سری: ACS350

- مدل: ACS350-03X-02A4-4

- نوع درایو: درایو ماشین‌سازی عمومی

- نوع ورودی: سه فاز

- محدوده ولتاژ ورودی: 380 تا 480 ولت AC

- توان نامی: 0.75 کیلووات

- توان معادل: 1 اسب بخار

- جریان خروجی نامی: 2.4 آمپر

- جریان اضافه‌بار کوتاه‌مدت: حدود 3.6 آمپر

- جریان بیشینه: حدود 4.2 آمپر

- نوع خروجی: سه فاز برای موتورهای AC

- فریم: R1

- درجه حفاظت: IP20

- ابعاد تقریبی: 202×70×161 میلی‌متر

- وزن تقریبی: حدود 1.3 کیلوگرم

- مناسب برای موتورهای سه فاز کم‌توان

- مناسب برای ماشین‌آلات عمومی و کارگاهی

- قابلیت کنترل سرعت موتور

- قابلیت تنظیم زمان شتاب‌گیری و توقف

- امکان تغییر جهت چرخش موتور

- مناسب برای نصب داخل تابلو برق

- مناسب برای پمپ، فن و تجهیزات انتقال مواد

اطلاعات رسمی ABB برای مدل ACS350-03X-02A4-4، توان 0.75 کیلووات، جریان خروجی 2.4 آمپر، ورودی سه فاز 380 تا 480 ولت و فریم R1 را نشان می‌دهد.

مزایای خرید اینورتر ABB ACS350

کنترل دقیق سرعت موتور

یکی از مهم‌ترین مزایای اینورتر ACS350-03X-02A4-4، امکان کنترل سرعت موتور براساس نیاز دستگاه است. در بسیاری از ماشین‌آلات، موتور لازم نیست همیشه با سرعت ثابت یا حداکثر سرعت کار کند. درایو با تغییر فرکانس خروجی، سرعت موتور را تنظیم می‌کند و به کاربر اجازه می‌دهد عملکرد آن را با فرآیند هماهنگ کند.

کنترل سرعت در نوار نقاله‌ها، تجهیزات انتقال مواد، دستگاه‌های بسته‌بندی، ماشین‌آلات مونتاژ و سیستم‌های تولیدی باعث می‌شود دستگاه روان‌تر و دقیق‌تر کار کند.

راه اندازی نرم افزار موتور

راه‌اندازی مستقیم موتور باعث ایجاد جریان اولیه بالا و فشار مکانیکی روی موتور و تجهیزات متصل به آن می‌شود. اینورتر ABB ACS350 موتور را به‌صورت تدریجی راه‌اندازی می‌کند و زمان شتاب‌گیری قابل تنظیم را در اختیار کاربر قرار می‌دهد.

راه‌اندازی نرم باعث کاهش فشار روی شفت، کوپلینگ، تسمه، گیربکس، پمپ و فن می‌شود. این مزیت در دستگاه‌هایی که به‌طور مکرر روشن و خاموش می‌شوند، اهمیت بیشتری دارد.

توقف کنترل‌شده

با استفاده از اینورتر می‌توان زمان کاهش سرعت و توقف موتور را تنظیم کرد. توقف ناگهانی ممکن است باعث ضربه مکانیکی به بار یا آسیب به قطعات متصل به موتور شود.

در نوار نقاله‌های کوچک، تجهیزات جابه‌جایی، دستگاه‌های بسته‌بندی و ماشین‌آلات کارگاهی، توقف تدریجی عملکرد دستگاه را روان‌تر کرده و استهلاک قطعات را کاهش می‌دهد.

تغییر جهت چرخش موتور

در برخی ماشین‌آلات لازم است موتور در دو جهت حرکت کند. اینورتر ACS350 امکان تغییر جهت چرخش موتور را از طریق ورودی‌های کنترلی و تنظیمات مربوطه فراهم می‌کند.

این ویژگی در تجهیزات انتقال مواد، دستگاه‌های مونتاژ، ماشین‌آلات بسته‌بندی و برخی ماشین‌آلات چوب کاربرد دارد. برای جلوگیری از فشار ناگهانی، تغییر جهت باید براساس سرعت موتور و نوع بار انجام شود.

مناسب برای ماشین‌سازی عمومی

سری ACS350 برای سازندگان ماشین‌آلات، تابلو‌سازان و طراحان سیستم‌های کنترل موتور تولید شده است. این سری در کاربردهایی مانند انتقال مواد، صنایع غذایی، ماشین‌آلات چوب، پلاستیک، لاستیک و تجهیزات عمومی صنعتی مورد استفاده قرار می‌گیرد.

مدل 0.75 کیلووات این خانواده برای موتورهای سه فاز کم‌توان و ماشین‌آلاتی مناسب است که به کنترل سرعت و راه‌اندازی نرم نیاز دارند.

طراحی کامپکت

مدل ACS350-03X-02A4-4 در فریم R1 قرار دارد و برای نصب در تابلوهای برق با فضای محدود مناسب است. عرض تقریبی 70 میلی‌متری این مدل کمک می‌کند فضای کمی در تابلو اشغال شود.

برای عملکرد صحیح، رعایت فاصله‌های نصب و ایجاد مسیر مناسب برای گردش هوا ضروری است. نصب چند تجهیز در فضای فشرده و بدون تهویه می‌تواند موجب افزایش دما و کاهش عمر درایو شود.

امکان برنامه‌ریزی توالی عملکرد

درایوهای سری ACS350 برای برخی ماشین‌آلات دارای مراحل کاری تکرارشونده، امکان تعریف توالی عملکرد را فراهم می‌کنند. برای مثال، موتور می‌تواند با سرعت مشخصی راه‌اندازی شود، مدتی کار کند، متوقف شود و سپس دوباره وارد مرحله بعدی شود.

این قابلیت می‌تواند طراحی سیستم کنترل را ساده‌تر کند. برای پروژه‌های پیچیده‌تر نیز امکان استفاده از ورودی‌ها و خروجی‌های کنترلی و ارتباط با PLC وجود دارد.

حفاظت و تشخیص خطا

اینورتر ACS350 برای پایش وضعیت موتور و درایو به امکانات حفاظتی و تشخیص خطا مجهز است. این قابلیت‌ها می‌توانند در شناسایی اضافه‌جریان، اضافه‌بار، افزایش یا کاهش ولتاژ و برخی خطاهای عملکردی به کاربر کمک کنند.

نمایش وضعیت خطا، عیب‌یابی را سریع‌تر می‌کند. برای عملکرد صحیح حفاظت‌ها، جریان نامی موتور باید به‌درستی تنظیم شود و تهویه و سیم‌کشی مطابق اصول فنی انجام گیرد.

کاربردهای اینورتر سه فاز 0.75 کیلووات ABB

اینورتر ABB ACS350-03X-02A4-4 در کاربردهای مختلف صنعتی، کارگاهی و نیمه‌صنعتی قابل استفاده است. برخی از کاربردهای مهم این مدل عبارت‌اند از:

- نوار نقاله‌های کوچک

- دستگاه‌های بسته‌بندی

- تجهیزات انتقال مواد

- ماشین‌آلات مونتاژ

- دستگاه‌های برش سبک

- دستگاه‌های سوراخ‌کاری

- ماشین‌آلات چوب و MDF

- تجهیزات چاپ

- ماشین‌آلات صنایع غذایی

- تجهیزات نساجی سبک

- فن‌ها و هواکش‌های کوچک

- پمپ‌های کم‌توان

- سیستم‌های تهویه

- تجهیزات کارگاهی

- ماشین‌آلات عمومی صنعتی

- سیستم‌های کنترل دور موتور

- تجهیزات جابه‌جایی سبک

- دستگاه‌های تولیدی کوچک

سری ACS350 برای کاربردهای عمومی ماشین‌سازی طراحی شده و مدل 0.75 کیلووات آن برای کنترل موتورهای سه فاز کم‌توان در تجهیزات مختلف مناسب است.

اینورتر ACS350-03X-02A4-4 برای چه موتوری مناسب است؟

این مدل برای موتورهای سه فاز با توان حدود 0.75 کیلووات یا 1 اسب بخار مناسب است. بااین‌حال، انتخاب درایو باید براساس جریان نامی موتور نیز انجام شود.

جریان خروجی نامی اینورتر ACS350-03X-02A4-4 برابر 2.4 آمپر است. جریان درج‌شده روی پلاک موتور نباید در شرایط کاری عادی از ظرفیت درایو بیشتر باشد. اگر موتور در زمان راه‌اندازی یا حین کار با بار سنگین به جریان بالاتری نیاز داشته باشد، باید مدل بزرگ‌تری انتخاب شود.

ولتاژ موتور نیز باید با کلاس ولتاژ درایو هماهنگ باشد. مدل ACS350-03X-02A4-4 برای برق ورودی سه فاز 380 تا 480 ولت طراحی شده است و نباید با مدل‌های سه فاز 200 تا 240 ولت یا مدل‌های تک‌فاز اشتباه گرفته شود.

نکات مهم پیش از خرید اینورتر ABB ACS350

پیش از خرید مدل ACS350-03X-02A4-4، موارد زیر را بررسی کنید:

- برق ورودی محل نصب باید سه فاز 380 تا 480 ولت باشد.

- موتور باید سه فاز باشد.

- توان موتور باید حدود 0.75 کیلووات باشد.

- جریان نامی موتور نباید از 2.4 آمپر بیشتر باشد.

- نوع بار و گشتاور موردنیاز مشخص شود.

- گشتاور راه‌اندازی و میزان اضافه‌بار بررسی گردد.

- تعداد دفعات استارت و توقف موتور مشخص شود.

- درجه حفاظت IP20 رعایت شود.

- درایو داخل تابلو یا محفظه مناسب نصب گردد.

- تهویه تابلو برای دفع حرارت کافی باشد.

- کابل ورودی، کابل موتور و سیم ارت استاندارد انتخاب شوند.

- پارامترهای موتور براساس اطلاعات پلاک تنظیم شوند.

- در صورت نیاز به تغییر جهت، سیم‌کشی ورودی‌های کنترلی به‌درستی انجام شود.

- محیط نصب از نظر رطوبت، گردوغبار و مواد خورنده بررسی شود.

- مدل سه فاز 380 ولت با نسخه‌های تک‌فاز یا 220 ولت اشتباه نشود.

انتخاب اینورتر فقط براساس توان موتور کافی نیست و جریان، نوع بار، شرایط نصب و نحوه بهره‌برداری نیز باید در نظر گرفته شود.

نصب و راه‌اندازی اینورتر ABB ACS350

مدل ACS350-03X-02A4-4 دارای درجه حفاظت IP20 است و باید داخل تابلو برق یا محفظه مناسب نصب شود. اینورتر برای نصب مستقیم در محیط‌های مرطوب، پرگردوغبار یا دارای پاشش آب طراحی نشده است.

در مرحله سیم‌کشی، برق ورودی سه فاز به ترمینال‌های ورودی و کابل موتور سه فاز به ترمینال‌های خروجی متصل می‌شود. اتصال ارت باید به‌درستی انجام شود و کابل‌های قدرت و فرمان بهتر است از مسیرهای مناسب و جداگانه عبور داده شوند.

پس از نصب، اطلاعات موتور مانند توان، ولتاژ، جریان، فرکانس و سرعت نامی در پارامترهای درایو وارد می‌شود. سپس زمان شتاب‌گیری، زمان توقف، حداقل و حداکثر فرکانس، جهت چرخش و روش فرمان تنظیم خواهد شد.

پیش از بهره‌برداری کامل، موتور باید در حالت تست و با بار کنترل‌شده راه‌اندازی شود. جهت چرخش، جریان مصرفی، صدای موتور، دمای درایو و وضعیت خطا باید بررسی گردد.

خرید و قیمت اینورتر ABB ACS350 از ژبونا

برای خرید اینورتر سه فاز 0.75 کیلووات ABB مدل ACS350-03X-02A4-4، توجه به اصالت کالا، کد فنی کامل، نوع ورودی، کلاس ولتاژ و جریان خروجی اهمیت زیادی دارد. مدل‌های مختلف سری ACS350 از نظر توان، جریان، فریم و کلاس ولتاژ با یکدیگر تفاوت دارند؛ بنابراین هنگام استعلام قیمت باید کد کامل محصول اعلام شود.

فروشگاه ژبونا اینورتر ABB ACS350-03X-02A4-4 را برای استفاده در ماشین‌آلات سبک، تابلوهای برق، تجهیزات انتقال مواد، دستگاه‌های بسته‌بندی، پمپ‌ها، فن‌ها و پروژه‌های کنترل موتور عرضه می‌کند. کارشناسان ژبونا می‌توانند براساس توان موتور، جریان پلاک، نوع بار، برق ورودی و نیازهای کنترلی پروژه، در انتخاب مدل مناسب به شما مشاوره دهند.

برای اطلاع از قیمت اینورتر ABB ACS350، موجودی کالا و دریافت مشاوره خرید، با فروشگاه ژبونا تماس بگیرید.

جمع‌بندی

اینورتر سه فاز 0.75 کیلووات ABB سری ACS350 مدل ACS350-03X-02A4-4 یک درایو کامپکت و کاربردی برای کنترل موتورهای سه فاز با برق ورودی 380 تا 480 ولت است. این محصول با توان 0.75 کیلووات، جریان خروجی 2.4 آمپر، فریم R1 و درجه حفاظت IP20، برای ماشین‌آلات کوچک، تجهیزات انتقال مواد، دستگاه‌های بسته‌بندی، پمپ‌ها، فن‌ها و کاربردهای عمومی صنعتی مناسب است.

کنترل دقیق سرعت، راه‌اندازی نرم، توقف کنترل‌شده، امکان تغییر جهت چرخش، برنامه‌ریزی توالی عملکرد، امکانات حفاظتی و طراحی کم‌حجم، از مهم‌ترین مزایای این مدل محسوب می‌شوند. اگر برای یک موتور سه فاز 1 اسب بخار به یک درایو ABB با عملکرد پایدار و نصب آسان نیاز دارید، مدل ACS350-03X-02A4-4 می‌تواند انتخابی مناسب برای پروژه شما باشد.
