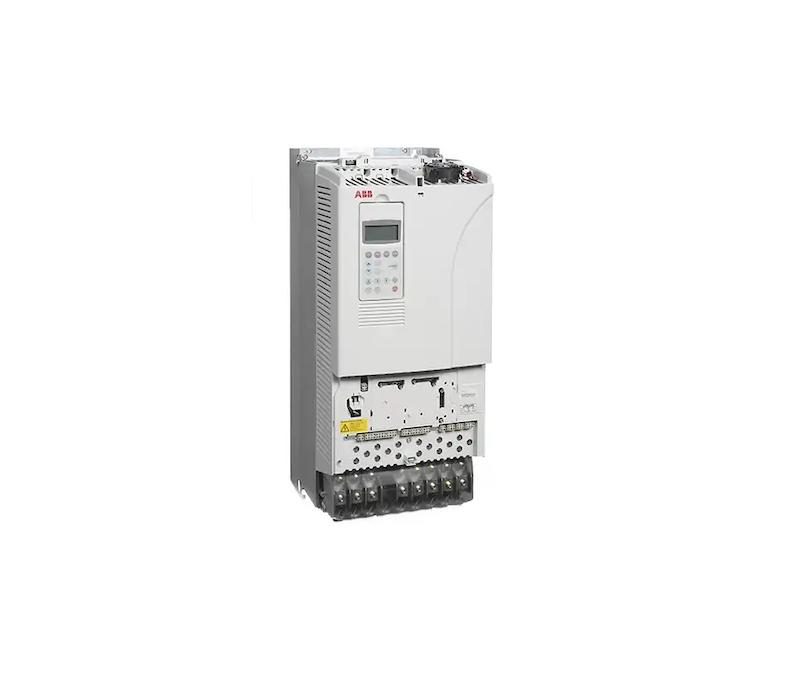

اینورتر سه فاز 1.5KW سری ACS800 برند ABB مدل ACS800-04-0003-3

خرید اینورتر سه فاز 1.5 کیلووات ABB سری ACS800 مدل ACS800-04-0003-3

اینورتر سه فاز 1.5 کیلووات ABB سری ACS800 مدل ACS800-04-0003-3 یکی از ماژول‌های درایو صنعتی شرکت ABB برای کنترل موتورهای سه فاز در کاربردهای عمومی و صنعتی است. این محصول با توان نامی 1.5 کیلووات، معادل حدود 2 اسب بخار، برای استفاده در ماشین‌آلات، پمپ‌ها، فن‌ها، نوار نقاله‌ها، تجهیزات انتقال مواد و سیستم‌های کنترل دور موتور طراحی شده است.

مدل ACS800-04-0003-3 از نوع Drive Module یا ماژول درایو است. بنابراین با اینورترهای دیواری کوچک که به‌صورت یک تجهیز مستقل نصب می‌شوند تفاوت دارد و معمولاً باید در تابلو برق یا ساختار مناسب ماژول‌های ACS800 نصب شود. در زمان استفاده از این محصول، طراحی صحیح تابلو، تهویه، تجهیزات حفاظتی، کابل‌کشی و اتصال زمین اهمیت زیادی دارد.

طبق اطلاعات رسمی ABB، مدل ACS800-04-0003-3 دارای توان نامی 1.5 کیلووات، جریان خروجی پیوسته 5.1 آمپر و جریان بیشینه 6.5 آمپر است. این مدل برای ورودی سه فاز 380، 400 یا 415 ولت طراحی شده و در فریم R2 قرار دارد.

معرفی اینورتر ABB ACS800-04-0003-3

اینورتر ABB مدل ACS800-04-0003-3 یک ماژول درایو سه فاز برای کنترل موتورهای AC کم‌توان تا متوسط است. این محصول امکان کنترل سرعت، گشتاور، شتاب‌گیری و توقف موتور را فراهم می‌کند و در پروژه‌هایی که به کنترل پایدار و قابلیت اطمینان صنعتی نیاز دارند، مورد استفاده قرار می‌گیرد.

کد فنی این محصول اطلاعات مهمی درباره ساختار آن ارائه می‌دهد:

- ACS800: سری درایوهای صنعتی ABB

- 04: ماژول درایو صنعتی

- 0003: رده جریان و توان درایو

- 3: کلاس ولتاژ 400 ولت و ورودی سه فاز

مدل ACS800-04-0003-3 برای کاربرد عادی و بدون اضافه‌بار با توان 1.5 کیلووات رتبه‌بندی شده است. در حالت اضافه‌بار سبک نیز توان 1.5 کیلووات و در حالت کار سنگین، توان متناظر آن 1.1 کیلووات اعلام شده است. بنابراین برای موتور 1.5 کیلووات در بارهای معمولی مناسب است، اما در کاربردهای سنگین باید جریان و چرخه کاری موتور با دقت بیشتری بررسی شود.

مشخصات فنی اینورتر سه فاز ABB ACS800

- برند: ABB

- سری: ACS800

- مدل: ACS800-04-0003-3

- نوع درایو: ماژول درایو صنعتی

- نوع ورودی: سه فاز

- ولتاژ تغذیه: 380، 400 یا 415 ولت AC

- کلاس ولتاژ: 400 ولت

- توان نامی در کاربرد عادی: 1.5 کیلووات

- توان معادل: حدود 2 اسب بخار

- جریان خروجی پیوسته: 5.1 آمپر

- جریان بیشینه: 6.5 آمپر

- توان در حالت اضافه‌بار سبک: 1.5 کیلووات

- جریان در حالت اضافه‌بار سبک: حدود 4.7 آمپر

- توان در حالت کار سنگین: حدود 1.1 کیلووات

- جریان در حالت کار سنگین: حدود 3.4 آمپر

- نوع خروجی: سه فاز برای موتورهای AC

- فریم: R2

- دبی هوای موردنیاز: حدود 35 مترمکعب بر ساعت

- اتلاف حرارتی تقریبی: حدود 100 وات

- مناسب برای موتورهای آسنکرون

- مناسب برای کاربردهای گشتاور ثابت و متغیر

- مناسب برای نصب داخل تابلو برق

- مناسب برای پمپ، فن، نوار نقاله و ماشین‌آلات صنعتی

مشخصات رسمی ABB برای مدل ACS800-04-0003-3، توان نامی 1.5 کیلووات، جریان پیوسته 5.1 آمپر، جریان بیشینه 6.5 آمپر، فریم R2 و شرایط کاری مختلف این درایو را تأیید می‌کند.

تفاوت توان نامی و کار سنگین در ACS800-04-0003-3

درایوهای سری ACS800 براساس شرایط کاری و میزان اضافه‌بار دارای چند رده توان هستند. مدل ACS800-04-0003-3 در حالت بدون اضافه‌بار برای توان 1.5 کیلووات رتبه‌بندی شده است. این حالت برای کاربردهایی مناسب است که موتور با بار پایدار و بدون اضافه‌بار قابل‌توجه کار می‌کند.

در حالت اضافه‌بار سبک، توان این مدل همچنان 1.5 کیلووات اعلام شده است. اما در حالت کار سنگین، توان متناظر به حدود 1.1 کیلووات کاهش پیدا می‌کند. این تفاوت برای انتخاب درایو اهمیت دارد؛ زیرا یک موتور 1.5 کیلووات که تحت بار سنگین، استارت‌های مکرر یا گشتاور زیاد کار می‌کند، ممکن است به درایوی با ظرفیت بالاتر نیاز داشته باشد.

بنابراین هنگام خرید باید مشخص شود که موتور در چه شرایطی کار می‌کند. برای پمپ‌ها، فن‌ها و کاربردهای معمول، این مدل می‌تواند برای موتور 1.5 کیلووات مناسب باشد. برای نوار نقاله سنگین، میکسر یا بارهای با گشتاور راه‌اندازی بالا، بررسی ظرفیت کار سنگین ضروری است.

مزایای خرید اینورتر ABB ACS800

کنترل دقیق سرعت موتور

یکی از مهم‌ترین مزایای استفاده از درایو ABB ACS800، امکان تنظیم سرعت موتور براساس نیاز سیستم است. موتورهای صنعتی لازم نیست همیشه با سرعت نامی کار کنند و در بسیاری از کاربردها می‌توان سرعت را متناسب با ظرفیت تولید یا شرایط بار تغییر داد.

کنترل سرعت در نوار نقاله‌ها، پمپ‌ها، فن‌ها، دستگاه‌های انتقال مواد و ماشین‌آلات تولیدی باعث می‌شود عملکرد سیستم قابل‌کنترل‌تر و روان‌تر باشد. همچنین در برخی کاربردهای گشتاور متغیر، کاهش سرعت موتور می‌تواند به کاهش مصرف انرژی کمک کند.

راه‌اندازی نرم موتور

راه‌اندازی مستقیم موتور باعث ایجاد جریان اولیه زیاد و فشار مکانیکی به موتور و تجهیزات متصل به آن می‌شود. اینورتر ACS800 موتور را به‌صورت تدریجی راه‌اندازی می‌کند و امکان تنظیم زمان شتاب‌گیری را فراهم می‌سازد.

راه‌اندازی نرم باعث کاهش فشار روی شفت، کوپلینگ، تسمه، گیربکس، پمپ و فن می‌شود. این قابلیت در تجهیزاتی که دفعات روشن و خاموش شدن زیادی دارند، اهمیت بیشتری پیدا می‌کند.

توقف کنترل‌شده

اینورتر امکان تنظیم زمان کاهش سرعت و توقف موتور را فراهم می‌کند. توقف ناگهانی ممکن است باعث ضربه مکانیکی به بار یا ایجاد اختلال در فرآیند شود.

در نوار نقاله‌های کوچک، تجهیزات انتقال مواد، فن‌ها، پمپ‌ها و ماشین‌آلات کارگاهی، توقف تدریجی باعث می‌شود موتور و بار با فشار کمتری متوقف شوند.

کنترل مناسب گشتاور

در کاربردهایی که بار موتور تغییر می‌کند، کنترل سرعت به‌تنهایی کافی نیست و موتور باید گشتاور موردنیاز را نیز تأمین کند. درایوهای ACS800 برای کنترل دقیق‌تر موتور در شرایط مختلف طراحی شده‌اند.

در تجهیزاتی مانند میکسرهای کوچک، نوار نقاله‌ها، پمپ‌ها و ماشین‌آلات صنعتی سبک، کنترل بهتر گشتاور می‌تواند از افت سرعت و توقف ناخواسته جلوگیری کند.

مناسب برای کاربردهای عمومی صنعتی

ماژول ACS800-04-0003-3 برای کاربردهای عمومی موتور طراحی شده است و می‌تواند در انواع ماشین‌آلات، سیستم‌های انتقال مواد، پمپ‌ها، فن‌ها و تجهیزات صنعتی کم‌توان مورد استفاده قرار گیرد.

این محصول برای پروژه‌هایی مناسب است که علاوه بر تغییر سرعت موتور، به راه‌اندازی نرم، توقف کنترل‌شده و حفاظت مناسب نیاز دارند.

ساختار ماژولار

یکی از ویژگی‌های مهم ACS800-04، ساختار ماژولار آن است. این مدل به‌صورت یک ماژول درایو عرضه می‌شود و می‌تواند در تابلو برق صنعتی یا سیستم سفارشی کنترل موتور نصب شود.

ماژولار بودن درایو به طراح اجازه می‌دهد تجهیزات حفاظتی، ورودی و خروجی، سیستم تهویه و بخش کنترل را متناسب با نیاز پروژه انتخاب کند. البته نصب آن نسبت به اینورترهای کامپکت دیواری نیازمند دانش فنی بیشتری است.

امکان استفاده در کاربردهای مختلف موتور

سری ACS800 برای کنترل موتورهای AC طراحی شده است و در کاربردهای مختلف صنعتی قابل استفاده است. نوع موتور، ولتاژ، جریان، فرکانس و سرعت باید در زمان راه‌اندازی در پارامترهای درایو تنظیم شود.

تنظیم صحیح اطلاعات موتور باعث می‌شود درایو عملکرد بهتری داشته باشد و احتمال بروز خطاهای اضافه‌جریان و اضافه‌بار کاهش پیدا کند.

کاربردهای اینورتر سه فاز 1.5 کیلووات ABB

اینورتر ABB ACS800-04-0003-3 در کاربردهای مختلف صنعتی و کارگاهی قابل استفاده است. برخی از کاربردهای مهم این مدل عبارت‌اند از:

- پمپ‌های کوچک و متوسط

- پمپ‌های گردش آب

- فن‌ها و هواکش‌ها

- سیستم‌های تهویه

- نوار نقاله‌های سبک

- تجهیزات انتقال مواد

- دستگاه‌های بسته‌بندی

- ماشین‌آلات چوب و MDF

- دستگاه‌های چاپ

- ماشین‌آلات صنایع غذایی

- تجهیزات مونتاژ

- میکسرهای کوچک

- دستگاه‌های برش و سوراخ‌کاری

- ماشین‌آلات نساجی سبک

- تجهیزات کارگاهی

- سیستم‌های کنترل دور موتور

- ماشین‌آلات عمومی صنعتی

سری ACS800-04 برای کاربردهای گوناگون صنعتی طراحی شده و مدل 0003-3 برای موتورهای کم‌توان با برق ورودی سه فاز 380، 400 یا 415 ولت مناسب است.

اینورتر ACS800-04-0003-3 برای چه موتوری مناسب است؟

این مدل برای موتورهای سه فاز با توان 1.5 کیلووات یا حدود 2 اسب بخار در کاربرد عادی مناسب است. جریان خروجی پیوسته آن 5.1 آمپر است و جریان بیشینه آن حدود 6.5 آمپر اعلام شده است.

جریان نامی موتور باید با ظرفیت خروجی درایو مطابقت داشته باشد. اگر موتور در زمان راه‌اندازی یا هنگام کار با بار سنگین جریان بیشتری نیاز داشته باشد، باید مدل بزرگ‌تری انتخاب شود.

در حالت کار سنگین، ظرفیت این مدل حدود 1.1 کیلووات است. بنابراین برای یک موتور 1.5 کیلووات که دائماً تحت بار سنگین کار می‌کند، باید شرایط اضافه‌بار بررسی شده و در صورت نیاز از درایوی با ظرفیت بالاتر استفاده شود.

همچنین برق ورودی پروژه باید سه فاز و در محدوده 380 تا 415 ولت باشد. این مدل با اینورترهای تک‌فاز یا مدل‌های دارای کلاس ولتاژ 200 تا 240 ولت تفاوت دارد.

نکات مهم پیش از خرید اینورتر ABB ACS800

پیش از خرید مدل ACS800-04-0003-3، موارد زیر را بررسی کنید:

- برق ورودی باید سه فاز 380، 400 یا 415 ولت باشد.

- موتور باید سه فاز باشد.

- توان موتور در کاربرد عادی باید حدود 1.5 کیلووات باشد.

- جریان نامی موتور نباید از ظرفیت 5.1 آمپر بیشتر باشد.

- جریان بیشینه درایو حدود 6.5 آمپر است.

- در حالت کار سنگین، ظرفیت حدود 1.1 کیلووات در نظر گرفته شود.

- نوع بار، گشتاور ثابت یا متغیر، مشخص شود.

- گشتاور راه‌اندازی موتور بررسی گردد.

- تعداد دفعات استارت و توقف موتور تعیین شود.

- محل مناسب برای نصب ماژول R2 در تابلو در نظر گرفته شود.

- تهویه تابلو با توجه به اتلاف حرارتی حدود 100 وات طراحی شود.

- کابل‌های ورودی و موتور مناسب با جریان درایو انتخاب شوند.

- اتصال زمین به‌صورت استاندارد انجام شود.

- تجهیزات حفاظتی متناسب با جریان و توان انتخاب شوند.

- پارامترهای موتور براساس اطلاعات پلاک تنظیم شوند.

- نصب و راه‌اندازی توسط تکنسین برق صنعتی انجام گیرد.

انتخاب درایو فقط براساس توان نامی موتور کافی نیست. جریان واقعی، نوع بار، شرایط اضافه‌بار و نحوه کارکرد موتور نیز باید بررسی شود.

نصب و راه‌اندازی اینورتر ACS800-04

مدل ACS800-04-0003-3 یک ماژول درایو است و باید در تابلو یا ساختار مناسب نصب شود. محل نصب باید از رطوبت، گردوغبار، مواد خورنده، لرزش و حرارت زیاد محافظت شده باشد.

در طراحی تابلو باید فضای کافی برای نصب فریم R2، گردش هوا و دسترسی به ترمینال‌ها در نظر گرفته شود. طبق اطلاعات ABB، این مدل به حدود 35 مترمکعب بر ساعت جریان هوا و حدود 100 وات دفع حرارت نیاز دارد.

پس از نصب، ورودی سه فاز به بخش شبکه و خروجی سه فاز به موتور متصل می‌شود. اتصال زمین و مسیر کابل‌ها باید مطابق دستورالعمل فنی اجرا شود.

در مرحله راه‌اندازی، اطلاعات موتور مانند توان، ولتاژ، جریان، فرکانس و سرعت نامی در پارامترهای درایو وارد می‌شود. سپس زمان شتاب‌گیری، زمان کاهش سرعت، حداقل و حداکثر فرکانس و منبع فرمان تنظیم خواهد شد.

پیش از بهره‌برداری کامل، موتور باید در حالت تست و با بار کنترل‌شده راه‌اندازی شود. جهت چرخش، جریان موتور، دمای ماژول، صدای موتور و وضعیت خطا باید بررسی گردد.

تفاوت ACS800-04 با اینورترهای دیواری

مدل ACS800-04-0003-3 یک ماژول درایو است، نه یک اینورتر دیواری کاملاً مستقل. درایوهای دیواری معمولاً دارای محفظه و ترمینال‌های آماده نصب هستند، اما ماژول ACS800-04 باید به‌عنوان بخشی از یک تابلو یا سیستم کنترل موتور نصب شود.

این ساختار برای پروژه‌هایی مناسب است که نیاز به طراحی سفارشی تابلو، تجهیزات حفاظتی جداگانه و کنترل دقیق شرایط تهویه دارند. در مقابل، نصب آن نسبت به مدل‌های کامپکت ساده‌تر نیست و باید توسط افراد آشنا با درایوهای صنعتی ABB انجام شود.

خرید و قیمت اینورتر ABB ACS800 از ژبونا

برای خرید اینورتر سه فاز 1.5 کیلووات ABB مدل ACS800-04-0003-3، توجه به اصالت کالا، کد کامل محصول، جریان خروجی، کلاس ولتاژ و نوع ماژول اهمیت زیادی دارد. از آنجا که این محصول از نوع Drive Module است، تجهیزات جانبی و روش نصب آن باید پیش از خرید بررسی شود.

فروشگاه ژبونا اینورتر ABB ACS800-04-0003-3 را برای استفاده در تابلوهای برق صنعتی، ماشین‌آلات، پمپ‌ها، فن‌ها، نوار نقاله‌ها و تجهیزات کنترل موتور عرضه می‌کند. کارشناسان ژبونا می‌توانند براساس توان و جریان موتور، نوع بار، میزان اضافه‌بار و ساختار تابلو، در انتخاب مدل مناسب به شما مشاوره دهند.

برای اطلاع از قیمت اینورتر ABB ACS800، موجودی کالا و دریافت مشاوره تخصصی درباره نصب و تجهیزات جانبی، با فروشگاه ژبونا تماس بگیرید.

جمعبندی

اینورتر سه فاز 1.5 کیلووات ABB سری ACS800 مدل ACS800-04-0003-3 یک ماژول درایو صنعتی برای کنترل موتورهای سه فاز با توان حدود 2 اسب بخار است. این محصول با ورودی سه فاز 380 تا 415 ولت، جریان خروجی پیوسته 5.1 آمپر، جریان بیشینه 6.5 آمپر و فریم R2، برای کاربردهای عمومی و صنعتی سبک مناسب است.

در حالت کار عادی و اضافه‌بار سبک، توان این مدل 1.5 کیلووات و در حالت کار سنگین، توان متناظر آن حدود 1.1 کیلووات است. کنترل سرعت، راه‌اندازی نرم، توقف کنترل‌شده، ساختار ماژولار و قابلیت استفاده در پمپ‌ها، فن‌ها، نوار نقاله‌ها و ماشین‌آلات عمومی، از مهم‌ترین مزایای این مدل محسوب می‌شوند.

اگر برای یک موتور سه فاز 1.5 کیلووات به یک ماژول درایو ABB با عملکرد پایدار و قابلیت نصب در تابلو صنعتی نیاز دارید، ABB ACS800-04-0003-3 می‌تواند گزینه‌ای مناسب برای پروژه شما باشد.
