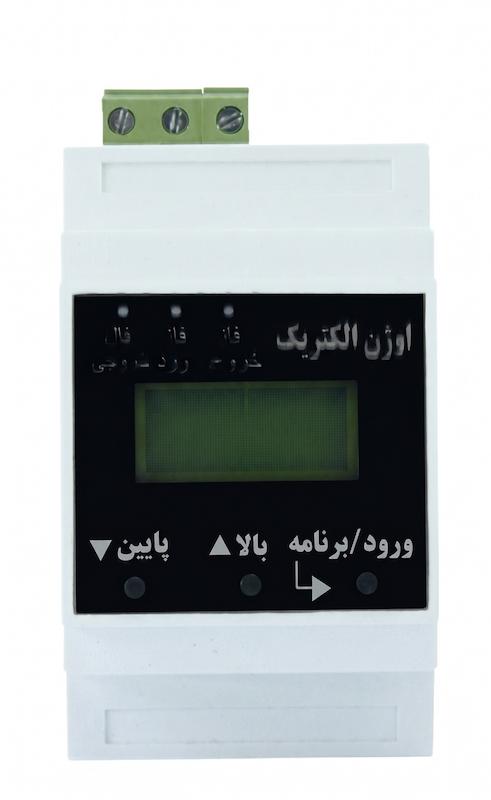

ساعت فرمان هفتگی 10 آمپر مدل OWR-01 اوژن الکتریک
قابلیت برنامه ریزی تا 50 حافظه
دارای باتری لیتیومی با طول عمر بالا
محافظت شده در برابر اضافه ولتاژ
دارای ترمینال های Normal open و Normal close
دارای LCD با رزولوشن بالا
دارای نرم افزار با تنظیمات آسان
دارای 18 ماه گارانتی و 10 سال خدمات پس از فروش
ساعت فرمان هفتگی ۱۰ آمپر مدل OWR-01 محصولی باکیفیت و دقیق از برند اوژن الکتریک است که جهت زمانبندی، قطع، وصل و فرماندهی به بارهای خروجی در ساعات و روزهای مشخصی از ایام هفته (از شنبه تا جمعه) طراحی و ساخته شده است. این رله هوشمند با امکانات گسترده و رابط کاربری آسان، بهترین انتخاب برای مدیریت خودکار تجهیزات الکتریکی در صنایع، مدارس، ادارات و مصارف خانگی به شمار میرود.
کاربرد و شرح عملکرد ساعت فرمان هفتگی اوژن الکتریک
با استفاده از این ساعت فرمان دیجیتال، میتوانید برنامههای زمانبندی دقیقی را برای هر روز از هفته تنظیم کنید.
به عنوان مثال: اگر بخواهید زنگ یک مدرسه در روزهای شنبه تا چهارشنبه دقیقاً در ساعت ۸:۰۰ به صدا درآید و در ساعت ۸:۰۵ قطع شود، به سادگی میتوانید توسط ساعت فرمان هفتگی OWR-01 این سناریو را برنامهریزی کنید تا در روزهای تعیین شده رله خروجی فعال و سپس غیرفعال گردد.
این دستگاه دارای یک باتری لیتیومی با طول عمر بالا است که وظیفه حفظ زمان و تنظیمات را در زمان قطع برق بر عهده دارد.
(نکته مهم: استفاده از باتریهای متفرقه باعث اختلال در عملکرد دستگاه و کاهش طول عمر مفید آن میشود. در صورت نیاز جهت تهیه باتری و دریافت فایل راهنمای نحوه تعویض آن، حتماً با شرکت هماهنگ فرمایید.)
ویژگیها و مزایای برجسته رله هفتگی OWR-01
این دستگاه با بهرهگیری از تکنولوژی روز، امکانات زیر را در اختیار کاربر قرار میدهد:
قابلیت برنامهریزی گسترده: پشتیبانی از تنظیم تا ۵۰ حافظه مختلف برای سناریوهای گوناگون.
خروجی منعطف: دارای ترمینالهای
Normal Open (NO)وNormal Close (NC).تنوع در ولتاژ تغذیه: قابلیت تولید با ولتاژهای تغذیهای ۱۲، ۲۴ و ۴۸ ولت DC (بسته به سفارش).
تنظیمات هوشمند زمان: امکان انتخاب تنظیم خودکار و یا دستی ساعت تابستانه و زمستانه با توجه به نیاز کاربر.
کنترل دستی: دارای حالت کنترل دستی جهت سرویس و نگهداری شبکه.
ایمنی بالا: محافظت شده در برابر اضافه ولتاژ شبکه.
حفظ اطلاعات: قابلیت نگهداری اطلاعات ذخیره شده در صورت قطع برق تا بیش از ۵ سال.
باتری قدرتمند: مجهز به باتری لیتیومی با طول عمر و دوام بالا.
صفحه نمایش باکیفیت: دارای نمایشگر LCD با رزولوشن بالا برای خوانایی بهتر تنظیمات.
کاربری آسان: دارای نرمافزار داخلی با تنظیمات ساده و کاربرپسند.
تضمین کیفیت: دارای ۱۸ ماه گارانتی و ۱۰ سال خدمات پس از فروش معتبر.
جدول مشخصات فنی (Technical Specifications)
تمامی پارامترهای فنی این محصول جهت بررسی دقیق مهندسین و نصابان در جدول زیر آورده شده است:
مشخصه (پارامتر) | عنوان انگلیسی | توضیحات / مقادیر |
مدل دستگاه | Model | OWR-01 |
ولتاژ ورودی | Supply Voltage | 230 V, 50-60 Hz |
توان مصرفی | Power consumption | 0.8 - 1.3 W |
تعداد کانال | Channel | 1Ch, NO/NC terminal |
جنس کنتاکتور | Contact material | AgCdO |
جریان کنتاکتور | Switching capacity | 10A |
ماکزیمم جریان اولیه | Max. starting current | 15A |
زمان نگهداری اطلاعات | Power backup | بیش از ۵ سال (>5 year) |
حداقل زمان پاسخ | Minimum interval | 1 دقیقه (1 min) |
منبع زمان | Time base | کوارتز (Quartz) |
دقت کریستال (در ۲۰ درجه) | Quartz accuracy | ±0.5 ثانیه در روز |
نوع نمایشگر | Display | LCD با رزولوشن بالا |
دمای مجاز عملکرد | Permitted ambient Temp. | 15- تا 55+ درجه سانتیگراد |
لامپ سدیمی بدون خازن | Sodium lamp uncompensated | 1x150 W |
لامپ کم مصرف و LED | Compact fluorescent, LED lamp | 500 V.A |
نوع اتصالات (ترمینال) | Type of connection | ترمینال پیچی (Screw terminal) 0.5-2mm |
ابعاد فیزیکی | Dimensions | 85 × 55 × 58 میلیمتر مکعب |
نوع اتصال تابلویی | Distribution board mounting | ریل استاندارد 35 میلیمتری (EN 60715) |
درجه محافظت (IP) | Type of protection | IP 20 |
راهنمای نصب و شرایط نگهداری
برای نصب اصولی و افزایش طول عمر دستگاه، رعایت نکات زیر الزامی است:
محل نصب: این دستگاه برای نصب در داخل تابلو برق بر روی ریلهای استاندارد DIN Rail-35mm طراحی شده است.
شرایط محیطی: نصب دستگاه در محیطهای باز و قرار گرفتن آن در معرض تابش مستقیم نور خورشید به هیچ وجه توصیه نمیگردد.
شرایط انبارش: نگهداری و انبار کردن این تجهیز در دماهای کمتر از ۱۵- درجه سانتیگراد مجاز نمیباشد و ممکن است به قطعات داخلی آسیب برساند.
ابعاد جهت جانمایی: عرض دستگاه 55mm، ارتفاع 85mm و عمق آن 58mm میباشد (عمق پس از قرارگیری روی ریل 46mm).
