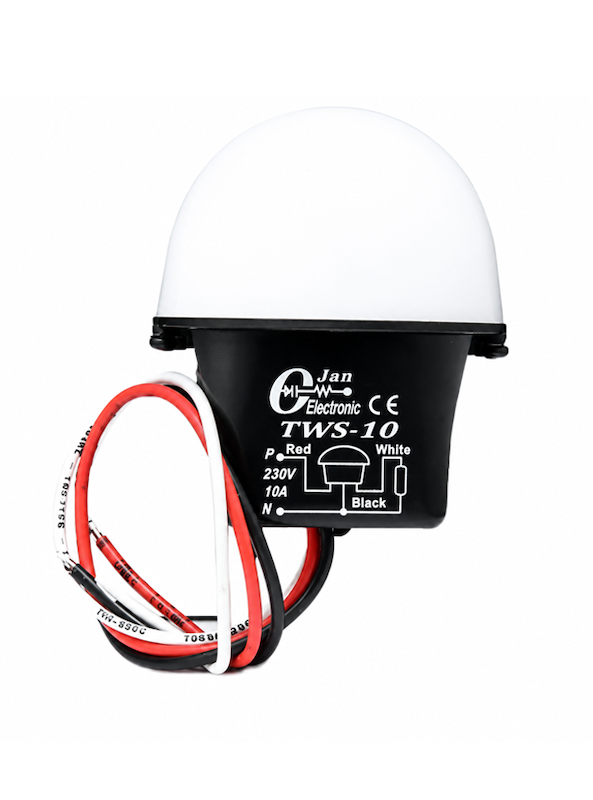

فتوسل اوژن الکتریک

فتوسل‌های TWS-10، TWS-16 و TWS-30 برای استفاده در سیستم‌های روشنایی طراحی شده‌اند و می‌توان از آن‌ها برای کنترل انواع لامپ‌های رشته‌ای، LED، هالوژن و سیستم‌های دارای بالاست الکترونیکی استفاده کرد.

این سری از فتوسل‌ها با ولتاژ تغذیه 230 ولت AC و فرکانس 50 هرتز کار می‌کنند و با توجه به مدل، دارای رله خروجی با ظرفیت جریان متفاوت هستند. تفاوت اصلی مدل‌ها در ظرفیت کنتاکت و توان قابل پشتیبانی آن‌هاست.

عملکرد فتوسل TWS

فتوسل با اندازه‌گیری میزان روشنایی محیط، زمان مناسب برای روشن یا خاموش کردن مدار را تشخیص می‌دهد. با کاهش نور محیط، خروجی فتوسل فعال شده و تجهیزات روشنایی را روشن می‌کند و با افزایش مجدد نور، مدار را قطع می‌کند.

این عملکرد باعث می‌شود روشنایی بدون نیاز به روشن و خاموش کردن دستی کنترل شود و در نتیجه امکان مدیریت بهتر مصرف انرژی نیز فراهم شود.

در مدل‌های این سری، سطح روشن شدن در حدود 10 لوکس و سطح خاموش شدن حدود 30 لوکس تنظیم شده است. همچنین برای جلوگیری از عملکردهای ناخواسته ناشی از تغییرات لحظه‌ای نور، تأخیر زمانی برای عملکرد کلید در نظر گرفته شده است.

تفاوت مدل‌های TWS-10، TWS-16 و TWS-30

مشخصات فنی

ظرفیت بار قابل پشتیبانی

مدل TWS-10

مدل TWS-10 دارای کنتاکت رله 10 آمپر AC1 است و برای بارهایی مانند لامپ‌های رشته‌ای تا 1400 وات، بالاست الکترونیکی، لامپ LED و هالوژن قابل استفاده است.

مدل TWS-16

TWS-16 با کنتاکت 16 آمپر AC1 ظرفیت بیشتری نسبت به TWS-10 دارد و برای سیستم‌های روشنایی با توان بالاتر انتخاب مناسبی است. ظرفیت لامپ رشته‌ای این مدل تا 2300 وات اعلام شده است.

مدل TWS-30

مدل TWS-30 قدرتمندترین مدل این سری بوده و از کنتاکت 30 آمپر AC1 بهره می‌برد. این مدل برای مدارهای روشنایی با بار بالاتر طراحی شده و ظرفیت لامپ رشته‌ای آن تا 4200 وات است.

ویژگی‌های فتوسل Jan Electronic

• کنترل خودکار روشنایی بر اساس شدت نور محیط

• مناسب برای روشن و خاموش کردن خودکار تجهیزات روشنایی

• دارای مدل‌های TWS-10، TWS-16 و TWS-30

• ولتاژ تغذیه 230 ولت AC

• فرکانس کاری 50 هرتز

• دارای رله خروجی با ظرفیت 10، 16 و 30 آمپر بسته به مدل

• سطح روشن شدن در حدود 10 لوکس

• سطح خاموش شدن در حدود 30 لوکس

• دارای تأخیر زمانی برای جلوگیری از عملکرد ناشی از تغییرات لحظه‌ای نور

• قابلیت استفاده برای لامپ‌های LED، رشته‌ای، هالوژن و بالاست الکترونیکی

• درجه حفاظت IP53

• ابعاد جمع‌وجور 82×62×62 میلی‌متر

• مناسب برای کنترل اتوماتیک سیستم‌های روشنایی

کاربردهای فتوسل TWS

فتوسل‌های سری TWS در هر مکانی که نیاز به کنترل خودکار سیستم روشنایی بر اساس نور محیط وجود داشته باشد، قابل استفاده هستند. مهم‌ترین کاربردهای این محصولات عبارت‌اند از:

• روشنایی معابر و خیابان‌ها

• روشنایی پارک‌ها و فضاهای عمومی

• روشنایی حیاط و محوطه ساختمان‌ها

• روشنایی پارکینگ‌ها

• تابلوهای تبلیغاتی

• محوطه کارخانه‌ها و کارگاه‌های صنعتی

• سیستم‌های روشنایی ساختمان

• کنترل چراغ‌های فضای باز

• روشنایی ورودی ساختمان‌ها

• سیستم‌های مدیریت و کاهش مصرف انرژی

مزایای استفاده از فتوسل اتوماتیک

یکی از مهم‌ترین مزایای فتوسل TWS، حذف نیاز به کنترل دستی سیستم روشنایی است. این دستگاه با توجه به میزان نور محیط، مدار را به‌صورت خودکار کنترل می‌کند.

استفاده از این روش علاوه بر افزایش سهولت بهره‌برداری، می‌تواند از روشن ماندن غیرضروری چراغ‌ها در طول روز جلوگیری کند و در نتیجه به کاهش مصرف انرژی کمک نماید.

همچنین وجود تأخیر زمانی در عملکرد فتوسل باعث می‌شود تغییرات کوتاه‌مدت نور، مانند عبور ابر یا تابش لحظه‌ای نور، باعث قطع و وصل مکرر تجهیزات روشنایی نشود.

راهنمای انتخاب مدل مناسب

انتخاب مدل مناسب بیشتر به جریان و توان بار روشنایی بستگی دارد:

• برای بارهای سبک‌تر، TWS-10 گزینه مناسب‌تری است.

• برای مدارهای روشنایی با توان بالاتر، TWS-16 انتخاب می‌شود.

• برای بارهای روشنایی سنگین‌تر و جریان تا 30 آمپر AC1، TWS-30 مناسب است.

بنابراین هنگام انتخاب فتوسل، علاوه بر نوع لامپ، باید توان و جریان مصرفی مدار نیز بررسی شود.

تجهیزات مرتبط

برای استفاده از فتوسل در سیستم‌های کنترل روشنایی می‌توان آن را در کنار تجهیزات زیر به کار برد:

• کنتاکتور

• کلید مینیاتوری

• تابلو برق

• رله کنترل

• ترمینال ریلی

• چراغ‌های LED

• چراغ‌های فضای باز

• تجهیزات اتوماسیون روشنایی

در مدارهایی که توان بار از ظرفیت کنتاکت فتوسل بیشتر است، استفاده از کنتاکتور مناسب برای قطع و وصل بار توصیه می‌شود.

جمع‌بندی

فتوسل اتوماتیک Jan Electronic سری TWS-10، TWS-16 و TWS-30 راهکاری کاربردی برای کنترل خودکار سیستم‌های روشنایی بر اساس میزان نور محیط است. این محصولات با ولتاژ 230V AC کار می‌کنند و با توجه به مدل، ظرفیت خروجی 10، 16 یا 30 آمپر AC1 دارند.

پشتیبانی از انواع لامپ‌های LED، رشته‌ای، هالوژن و بالاست الکترونیکی، درجه حفاظت IP53 و عملکرد خودکار بر اساس سطح نور، باعث شده است این سری برای پروژه‌های مختلف روشنایی ساختمانی، صنعتی و فضای باز مناسب باشد.
