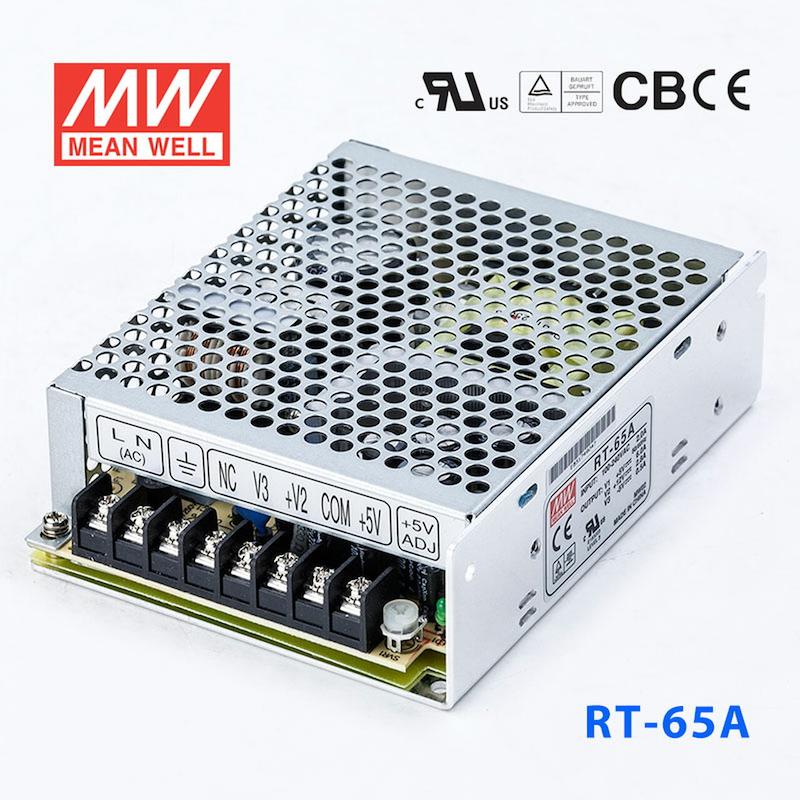

منبع تغذیه سوئیچینگ سه خروجی(5، 12، -5 ولت) 65 وات| RT-65A مین ول
توضیحات
منبع تغذیه RT-65A ، یک پاور سوئیچینگ سه خروجی با توان 65 وات ساخت شرکت مین ول است . کانال اول 5 ولت تا 8 آمپر ، کانال دوم 12 ولت تا 3.5 آمپر و کانال سوم منفی 5 ولت تا 1 آمپر ; مجموع توان ها نباید بیشتر از 65 وات باشد .
منبع تغذیه MEANWELL RT-65A در کانال اول خود دارای ویژگی Minimum Load Requirement است . به این معنی که برای تثبیت ولتاژ خروجی در پاور ساپلای یا پاور سوئیچینگ باید حداقل 0.5 آمپر از کانال اول تغذیه بار گیری شود . در صورتیکه Load مصرفی کمتر از 2 آمپر است می بایست از مقاومت 2 وات برای این امر استفاده کرد.
ویژگی های منبع تغذیه RT-65A پاور ساپلای سه خروجی :
برق ورودی یونیورسال ( 88 الی 264 ولت AC ، یا 125 تا 373 ولت DC )
خروجی کانال اول 5 ولت تا 8 آمپر ، کانال دوم 12 ولت تا 3.5 آمپر و کانال سوم منفی 5 ولت تا 1 آمپر
حفاظت های متنوع در برابر اتصال کوتاه ، اضافه بار و اضافه ولتاژ در خروجی پاور سوئیچینگ
سیستم خنک سازی با همرفت هوای آزاد
LED سبز رنگ جهت نمایش وضعیت پاور ساپلای
دمای کارکرد از منفی 25 تا مثبت 70 درجه سلسیوس
تمامی خازن های استفاده شده با استانداردهای بالا و تحمل دمایی 105 درجه سانتیگراد انتخاب شده اند
تحمل سرج شبکه AC تا 300 ولت به مدت پنج ثانیه
تحمل لرزش تا 5G
قابل اعتماد در صد در صد توان نامی 65 وات
بازده بالا ، عمر طولانی بیش از 265 هزار ساعت
ابعاد ( L*W*H ) برحسب میلی متر 99*97*36
مشخصه فنی | مقدار |
|---|---|
ولتاژ DC | -5، 12، 5 ولت / CH1: 5V، CH2: 12V، CH3: -5V |
جریان نامی | CH1: 6A / CH2: 2.8A / CH3: 0.5A |
بازه جریان | CH1: 0.5 تا 8A / CH2: 0.2 تا 3.5A / CH3: 0 تا 1A |
محدوده ولتاژ ورودی | 88 تا 264VAC / 125 تا 373VDC (تحمل Surge معادل 300VAC به مدت 5 ثانیه بدون آسیب) |
توان نامی | 66.1 وات |
دمای کاری | از °C25- تا °C70+ (مطابق "Derating Curve") |
دمای نگهداری / رطوبت | دما: °C40- تا °C85+ / رطوبت: 10٪ تا 95٪ RH |
ریپل و نویز خروجی | CH1: 80mVp-p / CH2: 120mVp-p / CH3: 80mVp-p |
بازه تنظیم ولتاژ خروجی | CH1: 4.75 تا 5.5V |
تلرانس ولتاژ خروجی | CH1: ±2.0٪ / CH2: ±6.0٪ / CH3: ±5.0٪ |
استاندارد تداخل الکترومغناطیسی (EMC Emission) | مطابق EN55022 (CISPR22) Class B و EN61000-3-2,-3 |
تنظیم خط (Line Regulation) | CH1: ±0.5٪ / CH2: ±1.5٪ / CH3: ±0.5٪ |
تنظیم بار (Load Regulation) | CH1: ±1.0٪ / CH2: ±3.0٪ / CH3: ±1.0٪ |
زمان نگهداری (Hold-up Time) | 60ms در 230VAC، 14ms در 115VAC در بار کامل |
رطوبت کاری | 20٪ تا 90٪ RH بدون میعان |
راندمان | 77٪ |
محدوده فرکانس ورودی | 47 تا 63Hz |
جریان ورودی AC | 2A در 115VAC / 1.2A در 230VAC |
جریان هجومی (Inrush Current) | 40A در 230VAC (Cold Start) |
مقاومت عایقی | I/P-O/P، I/P-FG، O/P-FG: 100MΩ / 500VDC / 25°C / 70٪ RH |
استانداردهای ایمنی | UL60950-1، TUV EN60950-1 تایید شده |
جریان نشتی | 2mA در 240VAC |
محافظت اضافهبار (Overload) | 110٪ تا 150٪ توان نامی خروجی |
مقاومت در برابر ارتعاش | 10 تا 500Hz، 5G، 10 دقیقه در هر سیکل، بهمدت 60 دقیقه در محورهای X، Y و Z |
محافظت اضافهولتاژ (Over Voltage Protection) | CH1: 5.75 تا 6.75V |
ضریب دمایی | ±0.03٪/°C (0 تا 50°C) روی خروجی +5V |
زمان راهاندازی و افزایش ولتاژ (Set-up / Rise Time) | 500ms / 20ms در 230VAC، 1200ms / 30ms در 115VAC در بار کامل |
ولتاژ عایقی (With-stand Voltage) | I/P-O/P: 3KVAC / I/P-FG: 1.5KVAC / O/P-FG: 0.5KVAC |
ایمنی در برابر تداخل الکترومغناطیسی (EMC Immunity) | مطابق EN61000-4-2,3,4,5,6,8,11 و EN61000-6-2 (EN50082-2)، سطح صنعتی سنگین، معیار A |
MTBF (میانگین زمان بین خرابیها) | 254.6Khrs حداقل (MIL-HDBK-217F، 25°C) |
ابعاد | 129 × 98 × 38 میلیمتر (طول × عرض × ارتفاع) |
بستهبندی | وزن: 0.44 کیلوگرم / 30 عدد در هر کارتن / وزن کارتن: 13.2 کیلوگرم / حجم: 0.72 فوت مکعب |
نقشه و ابعاد قطعه و بلوک دیاگرام مدار داخلی و نمودار عملکرد را در تصاویر زیر مشاهده می کنید.
