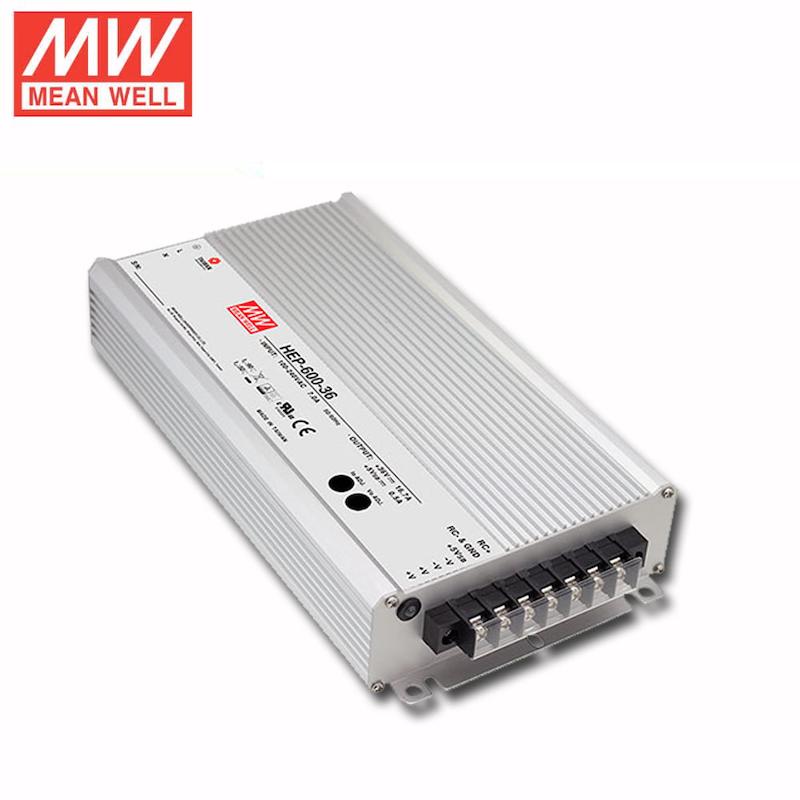

منبع تغذیه 30 ولت 20 آمپر محیط باز | HEP-600-30 مین ول
ورودی : 90 الی 305 ولت AC و 127 الی 431 ولت DC
خروجی : 30 ولت 20 آمپر، مجموع 600 وات (قابلیت تغییر ولتاژ در بازه 25.5 ~ 31.5 ولت DC)
منبع تغذیه کلاس محیط خارجی مین ول / مناسب برای شرایط کاری سخت
حفاظت ها : اضافه بار / افزایش ولتاژ / دمای بالا / اتصال کوتاه
پشتیبانی از قابلیت REMOTE ON/OFF CONTROL
توضیحات
منبع تغذیه HEP-600-30 با ولتاژ خروجی 30 ولت و جریان 20 آمپر برای محیطهایی با شرایط کاری سخت طراحی شده است. بدنه آن تماما از آلیاژ آلومینیوم خاص با ضریب حرارتی بالا طراحی شده و درون محصول از کف تا سقف بدون حباب هوا از چسب سیلیکونی با ضریب حرارتی بالا پرشده است. این نوع طراحی پوشش باعث شده که محصول در برابر شرایط سخت محیطی نظیر، آلودگی های بالا، محیط های روغنی، رطوبت های بالا، لرزش های شدید و ناپایدار، مقاوم باشد. نکته جالب دیگر این طراحی نداشتن فن برای خنک سازی است. نبود فن علاوه بر کاهش سر و صدا سبب افزایش عمر محصول میشود.
بازدهی منبع تغذیه HEP-600 مینول حداکثر 96% و گستره دمای کار آن از ℃40- الی ℃70+ میباشد. حداکثر لرزشی که این محصول در برابر لرزشهایی با فرکانس 20 تا 500 هرتز و شدت 10G( 10 برابر شدت جاذبه زمین) مقاوم است. حداکثر ایزولاسیون ورودی به خروجی آن 3.75 کیلو ولت AC است، این محصول استاندارهای ایمنی آمریکایی و اروپایی UL60950-1, TUV EN60950-1 approved را تماما پاس کرده است.
جهت حفظ پایداری محصول مجهز به تمامی حفاظت های اتصال کوتاه، اضافه بار، افزایش ولتاژ و افزایش دما شده است و برای قطع و وصل کردن ولتاژ خروجی نیازی به کلید های گران بها و استاندارد با این هزینه نیست. تنها با ویژگی REMOTE ON/OFF CONTROL میتوان ولتاژ خروجی محصول را به آسانی قطع و وصل نمود.
ویژگی های منبع تغذیه HEP-600-12 با خروجی 30 ولت 20 آمپر :
برق ورودی یونیورسال ( 90~305 VAC و 127~431 VDC ).
مجهز به مدار PFC ( مدار اصلاح ضریب توان ، power factor correction یا cos ∠ φ ).
مصرف منبع تغذیه در حالت بدون بار و خاموش بودن کنترل از راه دور کمتر از 0.5 وات.
بازدهی بالا تا 93 درصد و 480 وات .
طراحی بدون فن ، خنک سازی با همرفت آزاد هوا.
بدنه آلومینیوم و پر شده از چسب با قابلیت دفع حرارت.
مقاومت منبع تغذیه در برابر لرزش 10G.
دمای کاری از منفی 40 الی مثبت 70 درجه سانتیگراد.
تنظیم ولتاژ و جریان خروجی از طریق پتانسیومتر .
حفاظت در برابر اتصال کوتاه ، اضافه ولتاژ ، اضافه بار ، افزایش دمای پاور سوئیچینگ .
سه رنگ LED برای نشان دادن وضعیت بارگیری.
ارتفاع کاری تا 5000 متر از سطح دریا.
مناسب برای محیط های صنعتی سخت و غیر عادی گرد و غبار آلود ، مرطوب ، محیط روغنی و لرزش بالا.
6 سال ضمانت و 10 سال خدمات پس از فروش مین ول ( MEANWELL ( MW در سرتاسر ایران.
مصارف منبع تغذیه HEP-600-30 :
تجهیزات مخابراتی در فضای باز
تاسیسات نفت یا تاسیسات شافت معدن
سیگنال و بیلبورد الکترونیکی در فضای باز
مشخصه فنی | مقدار |
|---|---|
ولتاژ DC | ۳۰ ولت |
جریان نامی | ۲۰ آمپر |
توان نامی | ۶۰۰ وات |
ریپل و نویز خروجی | ۲۰۰mVp-p |
بازه تنظیم ولتاژ خروجی | ۲۵.۵ تا ۳۱.۵ ولت |
بازه تنظیم جریان خروجی | قابل تنظیم با پتانسیومتر داخلی از ۱۰ تا ۲۰ آمپر |
تلرانس ولتاژ خروجی | ±۱.۰٪ |
تنظیم خط | ±۰.۵٪ |
تنظیم بار | ±۰.۵٪ |
زمان راهاندازی و افزایش ولتاژ | ۵۰۰ms، ۸۰ms در بار کامل ۲۳۰VAC / ۱۱۵VAC |
زمان نگهداری (Hold-up Time) | ۱۵ms در بار کامل ۲۳۰VAC / ۱۱۵VAC |
محدوده ولتاژ ورودی | ۹۰ تا ۳۰۵VAC / ۱۲۷ تا ۴۳۱VDC |
محدوده فرکانس | ۴۷ تا ۶۳Hz |
ضریب توان | PF>0.98 در ۱۱۵VAC، PF>0.95 در ۲۳۰VAC، PF>0.93 در ۲۷۷VAC در بار کامل |
راندمان | ۹۵.۵٪ |
جریان AC ورودی | ۷A در ۱۱۵VAC / ۳.۳A در ۲۳۰VAC / ۲.۹A در ۲۷۷VAC |
جریان هجومی | COLD START 70A (twidth=1000 s measured at 50% Ipeak) در ۲۳۰VAC |
جریان نشتی | کمتر از ۰.۷۵mA / ۲۷۷VAC |
محافظت اضافهبار | ۱۰۵ تا ۱۲۵٪؛ حالت Hiccup، بازیابی خودکار پس از رفع خطا |
اتصال کوتاه | محدودکننده جریان ثابت، بازیابی خودکار پس از رفع خطا |
محافظت اضافهولتاژ | قطع ولتاژ خروجی با بازیابی خودکار یا با وصل مجدد برق؛ ۳۲.۵ تا ۳۶.۵V |
محافظت اضافهدما | قطع ولتاژ خروجی، با وصل مجدد برق بازیابی میشود |
کنترل راه دور روشن/خاموش | روشن: "Hi" > ۲ تا ۵V یا مدار باز / خاموش: "Low" |
ولتاژ استندبای ۵ ولت | 5VSB: 5V@0.5A؛ تلرانس ±۵٪، ریپل: 100mVp-p (max.) |
دمای کاری | -۴۰ تا +۷۰℃ |
رطوبت کاری | ۲۰ تا ۹۵٪ RH بدون میعان |
دما / رطوبت نگهداری | -۴۰ تا +۸۵℃ / ۱۰ تا ۹۵٪ RH |
ضریب دمایی | ±۰.۰۳٪/℃ (۰ تا ۶۰℃) |
ارتعاش | ۲۰ تا ۵۰۰Hz، ۱۰G، ۱۲ دقیقه در هر سیکل، ۷۲ دقیقه در محورهای X، Y، Z |
استانداردهای ایمنی | UL60950-1، TUV EN60950-1 |
ولتاژ تحمل | I/P-O/P: 3.75KVAC / I/P-FG: 2KVAC / O/P-FG: 1.5KVAC |
مقاومت عایقی | ۱۰۰MΩ / ۵۰۰VDC / ۲۵℃ / ۷۰٪ RH |
تداخلات الکترومغناطیسی (EMC Emission) | مطابق EN55022 (CISPR22) Class B، EN61000-3-2، -3 |
ایمنی الکترومغناطیسی (EMC Immunity) | مطابق EN61000-4-2,3,4,5,6,8,11، EN55024، سطح heavy industry، معیار A |
MTBF | ۷۶.۹K ساعت حداقل (MIL-HDBK-217F، ۲۵℃) |
ابعاد | ۲۸۰ × ۱۴۴ × ۴۸.۵ میلیمتر (طول × عرض × ارتفاع) |
بستهبندی | ۳.۹ کیلوگرم؛ ۴ عدد / ۱۶.۶ کیلوگرم / ۰.۹ فوت مکعب |
نقشه و ابعاد قطعه و بلوک دیاگرام مدار داخلی و نمودار عملکرد را در تصاویر زیر مشاهده می کنید.
