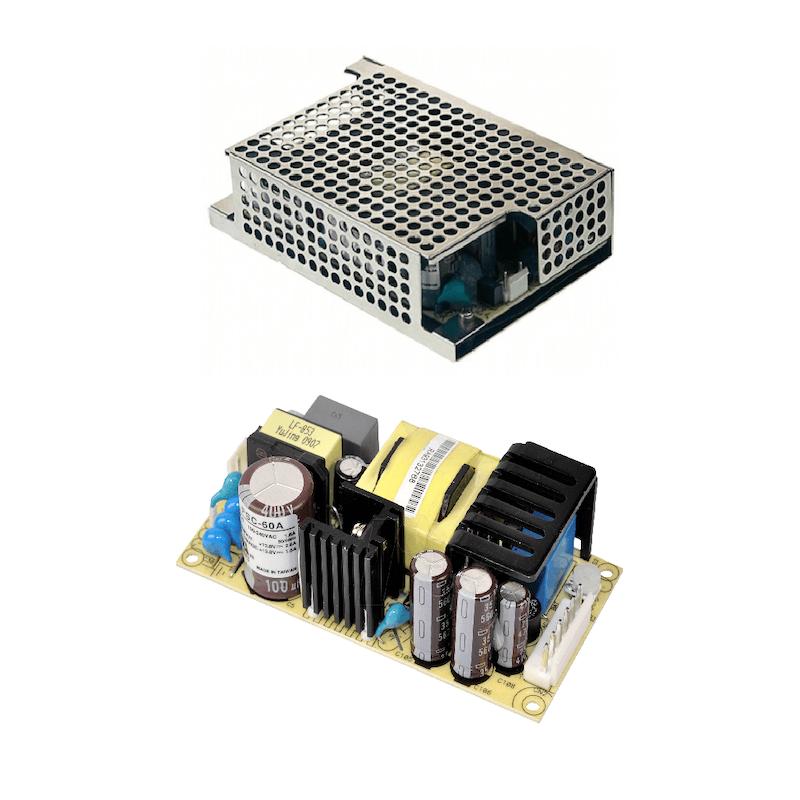

منبع تغذیه DC UPS بدون وقفه 12 ولت 3 آمپر + شارژر داخلی | PSC-60A مین ول
ورودی برق: 90 الی 264 ولت AC یا 127 الی 370 ولت DC
خروجی کانال اول (بار): 13.8 ولت DC – جریان نامی 2.8 آمپر (قابل تنظیم در بازه 12 الی 15 ولت)
خروجی کانال دوم (شارژر باتری): 13.8 ولت DC – جریان نامی 1.5 آمپر
کاربرد: قابل استفاده و شارژ نمودن انواع باتریهای سرب-اسید 12 ولت
حفاظتها: اتصال کوتاه / اضافهبار (حالت Hiccup) / افزایش ولتاژ خروجی / قطع خودکار باتری ضعیف (Battery Low < 11V)
توضیحات
منبع تغذیه PSC-60A یک منبع تغذیه صنعتی کفخواب (Enclosed) با قابلیت DC UPS از سریهای Single Output with Battery Charger شرکت مینول است. این دستگاه با دو خروجی طراحی شده است: خروجی اصلی DC برای تغذیه بار و خروجی دوم برای شارژ باتری. در زمان نبود برق AC، بار سیستم بهصورت خودکار از باتری تغذیه میشود و پس از بازگشت برق، منبع تغذیه بار را از خروجی اصلی تأمین کرده و همزمان باتری را نیز شارژ میکند.
در PSC-60A خروجی اصلی با ولتاژ 13.8 ولت و جریان نامی 2.8 آمپر (قابل تنظیم در بازه 12 تا 15 ولت) برای بار سیستم در نظر گرفته شده است. خروجی دوم با ولتاژ 13.8 ولت و جریان 1.5 آمپر وظیفه شارژ باتری را بر عهده دارد.
این منبع تغذیه دارای ورودی یونیورسال 90 تا 264 ولت AC یا 127 تا 370 ولت DC، راندمان تا 84% و زمان نگهداری توان (Hold-up Time) حدود 50ms در 230VAC است. طراحی بدون فن و خنکسازی با همرفت هوای آزاد، طول عمر دستگاه را افزایش داده و نویز مکانیکی را به حداقل میرساند. محدوده دمای کاری از 20- تا 70+ درجه سانتیگراد (با درنظر گرفتن منحنی درریتینگ) میباشد.
برای حفاظت از سیستم، PSC-60A در برابر اتصال کوتاه، اضافهبار، اضافهولتاژ و افت بیش از حد ولتاژ باتری محافظت شده است. در صورتی که ولتاژ باتری کمتر از 11V شود، خروجی باتری بهطور خودکار قطع میشود تا از آسیب دیدن باتری جلوگیری گردد. همچنین سیگنالهای AC OK و Battery Low بهصورت خروجی کلکتور باز (TTL Open Collector) برای مانیتورینگ خارجی ارائه شدهاند.
منبع تغذیه PSC-60، در سه مدل PCB، Enclosed و L-Bracket عرضه میشود.
ویژگیها و مشخصات PSC-60
قابلیت DC UPS همراه با شارژر داخلی باتری برای تغذیه بدون وقفه سیستم
ورودی AC یونیورسال: از 90 تا 264 ولت (سازگار با برق 110 و 220 ولت)
ورودی DC: از 127 تا 370 ولت
توان خروجی نامی: 60 وات با راندمان تا 84٪
حفاظتهای کامل: اتصال کوتاه، اضافهبار (حالت Hiccup)، اضافهولتاژ، پلاریته معکوس باتری، قطع خودکار باتری در ولتاژ پایین (11 ولت برای مدل A و 22 ولت برای مدل B)
سیگنالهای مانیتورینگ خارجی AC OK و Battery Low بهصورت خروجی کلکتور باز (Open Collector TTL)
خنکسازی بدون فن (همرفت هوای آزاد) برای عملکرد بیصدا و افزایش طول عمر
محدوده دمای کاری: از 20- تا 70+ درجه سانتیگراد (با درنظر گرفتن منحنی درریتینگ)
ابعاد: 103.4×62×37 میلیمتر – وزن: 290 گرم (نسخه Enclosed)
تست 100٪ بار کامل (Burn-in) برای اطمینان از کیفیت و پایداری
گارانتی رسمی 2 ساله مینول و 10 سال خدمات پس از فروش در ایران
مصارف PSC-60A : سیستم های امنیتی و بدون وقفه ، برق اضطراری ، اعلام اضطراری ، آتش نشانی و اطفاء حریق ، UPS ، مانیتورینگ و دوربین های مدار بسته ، این منبع تغذیه هم اکنون در دستگاههای احیاء نوزادان زودرس به کار برده شده و نتیجه بسیار موفقی داشته است .
حفاظتها PSC-60
اضافهبار:
در حالت شارژری (Battery Charger): اگر بار در محدوده حدود 105٪ تا 150٪ توان نامی افزایش پیدا کند، دستگاه وارد حالت حفاظتی Hiccup میشود. در این حالت جریان محدود شده و پس از رفع خطا و کاهش بار به محدوده مجاز، دستگاه بهطور خودکار به شرایط عادی بازمیگردد.
در حالت خروجی UPS (تغذیه بار): همین مکانیسم حفاظتی (حالت Hiccup) فعال میشود و از آسیب رسیدن به بار و منبع تغذیه جلوگیری میکند.
افزایش ولتاژ خروجی (Over-voltage):
در صورت عبور ولتاژ خروجی از حداکثر محدوده اعلامشده در دیتاشیت، دستگاه بهطور خودکار خاموش میشود. برای بازیابی مجدد، لازم است منبع تغذیه یک بار از برق جدا و دوباره متصل شود.
قطع باتری (Battery Cut-Off / Low-Voltage Protection):
وقتی ولتاژ باتری کمتر از حد مجاز شود، دستگاه خروجی باتری را قطع میکند تا از تخلیه عمیق و آسیب رسیدن به باتری جلوگیری شود.
در مدل A (12V): قطع در ولتاژ کمتر از ~10.5V و هشدار Battery Low زیر 11V.
در مدل B (24V): قطع در ولتاژ کمتر از ~21V و هشدار Battery Low زیر 22V.
مشخصه فنی | مقدار |
|---|---|
ولتاژ DC | 13.8، CH1: 13.8V، CH2: 13.8V |
جریان نامی | CH1: 2.8A، CH2: 1.5A |
بازه جریان | CH1: 0 تا 4.3A |
توان نامی | 59.34 وات |
ریپل و نویز خروجی | CH1: 120mVp-p |
بازه تنظیم ولتاژ خروجی | CH1: 12 تا 15V |
تلرانس ولتاژ خروجی | CH1: ±1.0% |
تنظیم خط | CH1: ±0.5% |
تنظیم بار | CH1: ±0.5% |
زمان راهاندازی و افزایش ولتاژ | 800ms، 50ms/230VAC و 1600ms، 50ms/115VAC در بار کامل |
زمان نگهداری | 50ms/230VAC و 10ms/115VAC در بار کامل |
محدوده ولتاژ ورودی | 90 تا 264VAC / 127 تا 370VDC |
محدوده فرکانس | 47 تا 63Hz |
راندمان | 84٪ |
جریان AC ورودی | 1.6A/115VAC، 1A/230VAC |
جریان هجومی | COLD START 30A/115VAC، 60A/230VAC |
جریان نشتی | کمتر از 1mA / 240VAC |
محافظت اضافهبار | 105 تا 150٪ توان نامی خروجی؛ حالت hiccup؛ بازیابی خودکار پس از رفع خطا |
محافظت اضافهولتاژ | CH1: 14.49 تا 18.63V؛ حالت hiccup؛ بازیابی خودکار پس از رفع خطا |
قطع باتری | 10.5±0.5V |
سیگنال AC OK | خروجی TTL open collector؛ ON: AC OK، OFF: AC Fail؛ Ice: حداکثر 30mA@50VDC |
سیگنال باتری ضعیف | خروجی TTL open collector؛ ON: Battery Low، OFF: Battery OK؛ Ice: حداکثر 30mA@50VDC؛ ولتاژ باتری ضعیف: کمتر از 11V |
دمای کاری | -20 تا +70℃ |
رطوبت کاری | 20 تا 90٪ RH بدون میعان |
دما / رطوبت نگهداری | -20 تا +85℃، 10 تا 95٪ RH |
ضریب دمایی | ±0.03٪/℃ (0 تا 50℃) روی خروجی CH1 |
ارتعاش | 10 تا 500Hz، 2G، 10 دقیقه در هر سیکل، 60 دقیقه در محورهای X، Y، Z |
استانداردهای ایمنی | UL60950-1، TUV EN60950-1 |
ولتاژ تحمل | I/P-O/P: 3KVAC، I/P-FG: 2KVAC، O/P-FG: 0.5KVAC |
مقاومت عایقی | 100M Ohms / 500VDC / 25℃ / 70٪ RH |
انتشار EMC | مطابق EN55022 (CISPR22) Class B، EN61000-3-2، -3 |
ایمنی EMC | مطابق EN61000-4-2,3,4,5,6,8,11، EN55024، سطح صنعت سبک، معیار A |
MTBF | 589.7K ساعت حداقل (MIL-HDBK-217F، 25℃) |
ابعاد | PCB: 101.6 × 50.8 × 29 میلیمتر؛ نوع محصور: 103.4 × 62 × 37 میلیمتر |
بستهبندی | PCB: 0.13 کیلوگرم؛ 96 عدد / 13.5 کیلوگرم / 0.89 فوت مکعب؛ نوع محصور: 0.29 کیلوگرم؛ 45 عدد / 14 کیلوگرم / 0.67 فوت مکعب |
نقشه و ابعاد قطعه و بلوک دیاگرام مدار داخلی و نمودار عملکرد را در تصاویر زیر مشاهده می کنید.
