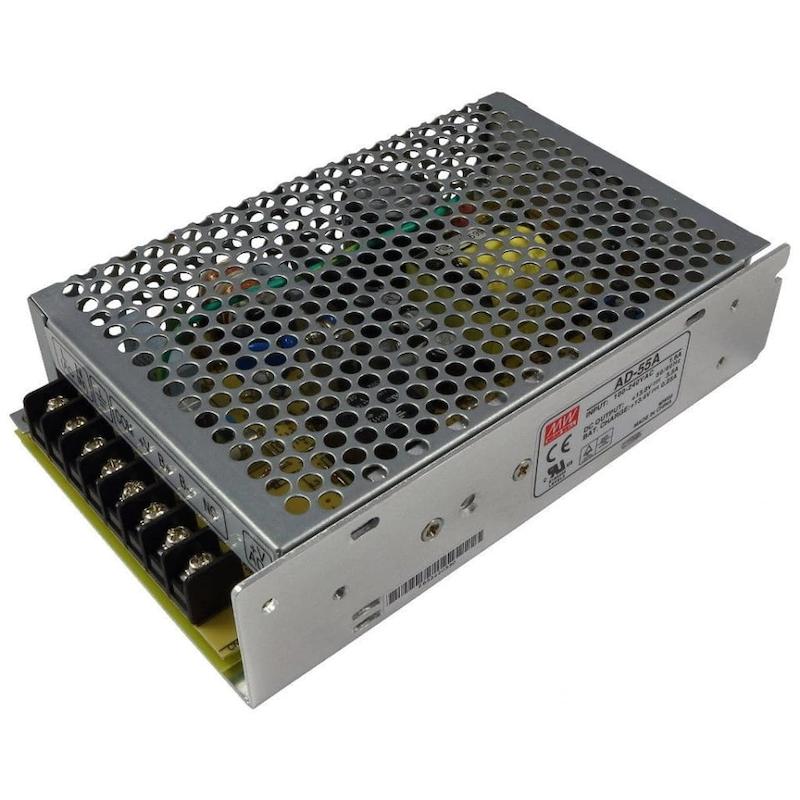

منبع تغذیه DC UPS بدون وقفه 12 ولت 4 آمپر + شارژر داخلی | AD-55A مین ول
ورودی برق : 88 الی 265 ولت AC یا 124 الی 370 ولت DC
خروجی کانال اول : 13.8 ولت 3.5 آمپر (قابل تنظیم در بازه 12 الی 14.5 ولت)
خروجی کانال دوم شارژر باتری : 13.4 ولت 0.23 آمپر
قابل استفاده و شارژ نمودن انواع باتری های سرب اسید
حفاظت ها : اتصال کوتاه / اضافه بار / افزایش ولتاژ خروجی / قطع باتری ضعیف
توضیحات
منبع تغذیه AD-55A با قابلیت DC UPS (منبع تغذیه بدون وقفه) از سریهای اول منابع تغذیه صنعتی کف خواب (enclosed)، سری SECURITY می باشد . این منبع تغذیه دارای دو کانال خروجی است. علاوه بر خروجی DC، کانال دیگری نیز بعنوان شارژر در نظر گرفته شده است؛ در زمان نبود برق AC، منبع تغذیه، بار DC را از طریق باتری تامین میکند. بعد از وصل شدن برق AC، تامین توان بار، از طریق کانال اول انجام میشود و همچنین در صورت کاهش انرژی باتری، آن را به صورت خودکار شارژ میکند.
در منبع تغذیه DC UPS بدون وقفه 55 وات سری AD-55A، کانال اول 13.8 ولت با جریان 3.5 آمپر و کانال دوم با ولتاژ 13.4 ولت و 0.23 آمپر برای شارژ باتری در نظر گرفته شده است.
رنج وسیع ولتاژ ورودی منبع تغذیه در بازه 88 الی 264 ولت AC و تامین ادوات ورودی مقاوم در برابر نوسانات ولتاژی برق شهر، علاوه بر اینکه بالاترین شرایط ایمنی را لحاظ کرده، از این محصول میتوان در سراسر دنیا استفاده نمود. حداکثر بازدهی محصول 80 درصد میباشد.
در عین حال با داشتن گستره دمای کاری بالا (رنج ℃10- الی ℃60+ )، بی نیاز از فن بوده و تنها با قرار گیری در مجاورت هوا خنک میشود(خنک سازی به روش همرفتی). قطعه فن بیشترین خرابی در محصولات را داراست؛ طراحی محصول با بازدهی بالا، عدم داشتن فن و بازده دمایی وسیع، سبب افزایش طول عمر دستگاه، کاهش لرزش و سر و صدای سیستم و افزایش اطمینان پذیری آن میشود.
در صورت افت انرژی باتری برای جلوگیری از مرده شدن آن، باتری را قطع میکند. در نتیجه طول عمر باتری افزایش مییابد و هزینه های حاصل از تعمیر و نگه داری سیستم کاهش.
ویژگی های منبع تغذیه AD-55 منبع تغذیه بدون وقفه
قابلیت DC UPS به همراه شارژ داخلی
ورودی برق AC یونیورسال (110VAC / 220 VAC)
بازده 80 درصدی با توان خروجی 55 وات
حداقل تصحیح ضریب توان : 92 درصد
حفاظت ها : اتصال کوتاه / اضافه بار (جریان کشی بالا) / افزایش ولتاژ خروجی
حفاظت از باتری در صورت کاهش سطح ولتاژی آن
خنک سازی با همرفت هوای آزاد
عبور از تست 100% بار کامل
دمای کاری ℃10- الی ℃60+
2 سال ضمانت و 10 سال خدمات پس از فروش مین ول MEAN WELL در سر تا سر ایران .
کاربرد ها
سیستم های امنیتی و بدون وقفه ، برق اضطراری ، اعلام اضطراری ، آتش نشانی و اطفاء حریق ، UPS ، مانیتورینگ و دوربین های مدار بسته ، این منبع تغذیه هم اکنون در دستگاههای احیاء نوزادان زودرس به کار برده شده و نتیجه بسیار موفقی داشته است .
حفاظت ها
اضافه بار :
در حالت شارژری : در بازه 105 الی 130 درصد حداکثر توان دستگاه وارد مد حفاظتی هیکاپ میشود. بعد از کاهش بار به صورت خودکار به شرایط عادی بازمیگردد.
در حالت خروجی UPS : توسط
افزایش ولتاژ خروجی :
در صورت تجاوز از حداکثر بازه اعلام شده در برگه مشخصات فنی، دستگاه وارد حالت هیکاپ میشود.بعد از کاهش ولتاژ به آستانه مجاز، دوباره دستگاه به حالت عادی برمیگردد.
قطع باتری
در صورت کاهش ولتاژ باتری از مقدار اعلام شده در برگه مشخصات فنی، باتری قطع میشود تا از مرده شدن باتری جلوگیری کند.
مشخصه فنی | مقدار |
|---|---|
ولتاژ DC | 13.4، 13.8، CH1: 13.8V، CH2: 13.4V |
جریان نامی | CH1: 3.5A، CH2: 0.23A |
بازه جریان | CH1: 0 تا 4A |
توان نامی | 51.38 وات |
ریپل و نویز خروجی | CH1: 100mVp-p |
بازه تنظیم ولتاژ خروجی | CH1: 12 تا 14.5V |
تلرانس ولتاژ خروجی | CH1: ±1.0% |
تنظیم خط | CH1: ±0.5% |
تنظیم بار | CH1: ±0.5% |
زمان راهاندازی و افزایش ولتاژ | 800ms، 50ms/230VAC و 1600ms، 50ms/115VAC در بار کامل |
زمان نگهداری | 80ms/230VAC و 16ms/115VAC در بار کامل |
محدوده ولتاژ ورودی | 88 تا 264VAC / 124 تا 370VDC |
محدوده فرکانس | 47 تا 63Hz |
راندمان | 71٪ |
جریان AC ورودی | 1.6A/115VAC، 1A/230VAC |
جریان هجومی | COLD START 20A/115VAC، 40A/230VAC |
جریان نشتی | کمتر از 1mA / 240VAC |
محافظت اضافهبار | 105 تا 150٪ توان نامی خروجی؛ حالت AC Charging Mode: hiccup؛ بازیابی خودکار پس از رفع خطا؛ UPS Mode: محافظت توسط فیوز داخلی |
محافظت اضافهولتاژ | حالت hiccup؛ بازیابی خودکار پس از رفع خطا؛ CH1: 15.87 تا 18.63V |
باتری ضعیف | 9.5 تا 11V |
سیگنال هشدار DC اختیاری | AC fail: CN1 PIN2؛ Battery low under charge voltage 82.5%±2%: CN1 PIN1؛ Normal: 0.8V max؛ Abnormal: 5V±0.5V |
دمای کاری | -10 تا +60℃ |
رطوبت کاری | 20 تا 90٪ RH بدون میعان |
دما / رطوبت نگهداری | -20 تا +85℃، 10 تا 95٪ RH |
ضریب دمایی | ±0.03٪/℃ (0 تا 50℃) روی خروجی CH1 |
ارتعاش | 10 تا 500Hz، 2G، 10 دقیقه در هر سیکل، 60 دقیقه در محورهای X، Y، Z |
استانداردهای ایمنی | UL60950-1، TUV EN60950-1 |
ولتاژ تحمل | I/P-O/P: 3KVAC، I/P-FG: 2KVAC، O/P-FG: 0.5KVAC |
مقاومت عایقی | 100M Ohms / 500VDC / 25℃ / 70٪ RH |
انتشار EMC | مطابق EN55022 (CISPR22) Class B، EN61000-3-2، -3 |
ایمنی EMC | مطابق EN61000-4-2,3,4,5,6,8,11، EN55024، سطح صنعت سبک، معیار A |
MTBF | 304.3K ساعت حداقل (MIL-HDBK-217F، 25℃) |
ابعاد | 159 × 97 × 38 میلیمتر |
بستهبندی | 0.5 کیلوگرم؛ 24 عدد / 12.6 کیلوگرم / 0.75 فوت مکعب |
نقشه و ابعاد قطعه و بلوک دیاگرام مدار داخلی و نمودار عملکرد را در تصاویر زیر مشاهده می کنید.
