منبع تغذیه DC UPS بدون وقفه 12 ولت 4.75 آمپر + شارژر داخلی | PSC-100A مین ول

توضیحات

منبع تغذیه PSC-100A یک منبع تغذیه صنعتی کف‌خواب (Enclosed) با قابلیت DC UPS از سری‌های Single Output with Battery Charger شرکت مین‌ول است. این دستگاه با دو خروجی طراحی شده است: خروجی اصلی DC برای تغذیه بار و خروجی دوم برای شارژ باتری. در زمان نبود برق AC، بار سیستم به‌صورت خودکار از باتری تغذیه می‌شود. پس از بازگشت برق، منبع تغذیه بار را مستقیماً از طریق خروجی اصلی تأمین کرده و هم‌زمان در صورت نیاز باتری را شارژ می‌کند.

در PSC-100A خروجی اصلی با ولتاژ 13.8 ولت و جریان نامی 4.75 آمپر (قابل تنظیم در بازه 12 تا 15 ولت) برای بار سیستم در نظر گرفته شده است. خروجی دوم با ولتاژ 13.8 ولت و جریان 2.5 آمپر وظیفه شارژ باتری را بر عهده دارد.

این منبع تغذیه دارای ورودی یونیورسال 90الی 264VAC یا 127 الی 370VDC، راندمان تا 88% و زمان نگه‌داری توان (Hold-up Time) حدود 40ms در 230VAC است. طراحی بدون فن و خنک‌سازی با همرفت هوای آزاد باعث افزایش طول عمر و کاهش نویز مکانیکی می‌شود. محدوده دمای کاری از 20- تا 70+ درجه سانتی‌گراد (با در نظر گرفتن منحنی درریتینگ) است.

برای حفاظت از سیستم، دستگاه در برابر اتصال کوتاه، اضافه‌بار، اضافه‌ولتاژ و افت بیش از حد ولتاژ باتری محافظت شده است. در صورتی که ولتاژ باتری کمتر از 11V شود، خروجی باتری به‌طور خودکار قطع می‌شود تا از آسیب دیدن باتری جلوگیری گردد. همچنین سیگنال‌های رله‌ای وضعیت AC OK و Battery Low برای مانیتورینگ خارجی ارائه شده است

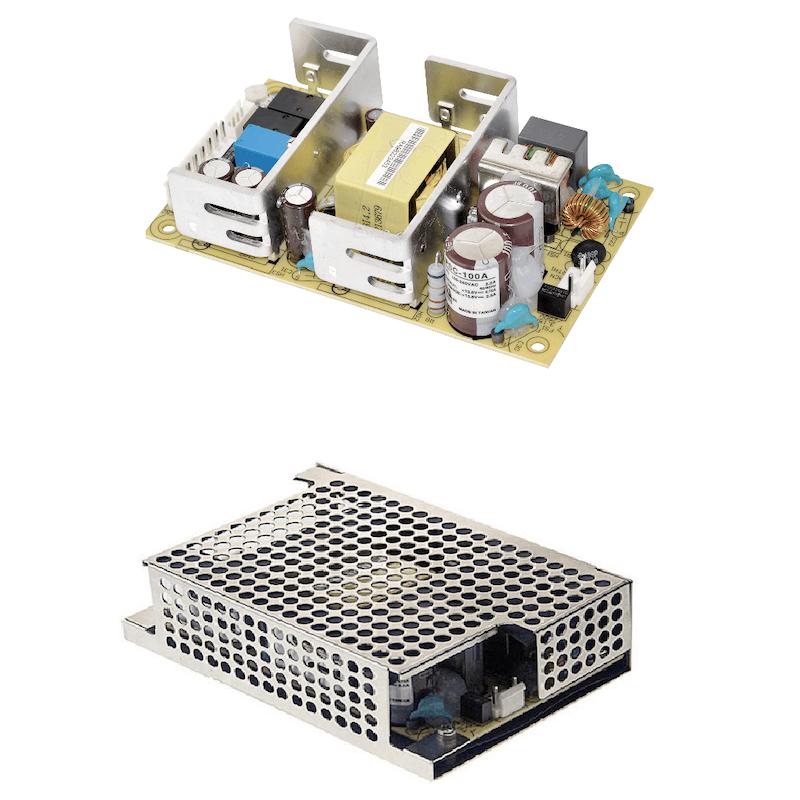

منبع تغذیه PSC-100 ، در سه حالت کف خواب PCB ، ENCLOSED و L-BRACKET طراحی و تولید شده است .

ویژگی‌ها و مشخصات PSC-100 (مدل‌های A و B)

• قابلیت DC UPS همراه با شارژر داخلی باتری برای تغذیه بدون وقفه سیستم

• ورودی AC یونیورسال: از 90 تا 264 ولت (سازگار با برق 110 و 220 ولت)

• ورودی DC: از 127 تا 370 ولت

• توان خروجی نامی: 100 وات با راندمان تا 88٪

• حفاظت‌های کامل: اتصال کوتاه، اضافه‌بار (حالت Hiccup)، اضافه‌ولتاژ، پلاریته معکوس باتری، قطع خودکار باتری در ولتاژ پایین (11 ولت برای مدل A و 22 ولت برای مدل B)

• سیگنال‌های رله‌ای AC OK و Battery Low برای مانیتورینگ خارجی وضعیت سیستم

• خنک‌سازی بدون فن (همرفت هوای آزاد) برای عملکرد بی‌صدا و طول عمر بالا

• محدوده دمای کاری: از 20- تا 70+ درجه سانتی‌گراد (با درنظر گرفتن منحنی درریتینگ)

• ابعاد: 130×85×37 میلی‌متر – وزن: 440 گرم (نسخه Enclosed)

• تست 100٪ بار کامل (Burn-in) برای اطمینان از کیفیت و پایداری

• گارانتی رسمی 2 ساله مین‌ول و 10 سال خدمات پس از فروش در ایران

حفاظت‌های منبع تغذیه PSC-100

حفاظت اضافه‌بار (Overload Protection – OLP):
در صورت افزایش توان خروجی به بیش از 105 تا 150 درصد مقدار نامی، دستگاه به‌صورت خودکار وارد حالت Hiccup Mode شده و جریان را محدود می‌کند. پس از رفع خطا یا کاهش بار، به‌صورت خودکار به شرایط عادی بازمی‌گردد.

حفاظت اضافه‌ولتاژ (Over Voltage Protection – OVP):
در صورت افزایش ولتاژ خروجی از محدوده مجاز، دستگاه خروجی را خاموش کرده و پس از خاموش/روشن کردن مجدد، به حالت عادی بازمی‌گردد.

حفاظت افت ولتاژ باتری (Battery Low Protection):
در صورتی که ولتاژ باتری به کمتر از 11 ولت (برای مدل PSC-100A) یا 22 ولت (برای مدل PSC-100B) برسد، خروجی باتری به‌طور خودکار از مدار جدا می‌شود تا از آسیب یا سولفاته شدن باتری جلوگیری گردد.

حفاظت پلاریته معکوس باتری (Reverse Polarity Protection):
در صورت اتصال اشتباه قطب‌های باتری، دستگاه از طریق فیوز یا مدار داخلی از آسیب دیدن تجهیزات و منبع تغذیه جلوگیری می‌کند.

حفاظت اتصال کوتاه (Short Circuit Protection – SCP):
در هر دو حالت تغذیه از برق AC یا UPS، در صورت اتصال کوتاه خروجی‌ها، مدار به‌صورت ایمن محافظت شده و پس از رفع خطا به حالت عادی بازمی‌گردد.

کاربری‌های منبع تغذیه DC UPS بدون وقفه  PSC-100

1. سیستم‌های امنیتی و نظارتی (CCTV، دوربین‌های مداربسته، دستگاه‌های ضبط)

   • تامین برق پایدار برای تجهیزات امنیتی

   • تغذیه و شارژ باتری برای کارکرد مداوم در زمان قطعی برق

2. دستگاه‌های مخابراتی و شبکه (روتر، سوئیچ، مودم و تجهیزات بی‌سیم)

   • اطمینان از عملکرد بدون وقفه تجهیزات ارتباطی

   • مناسب برای رک‌های کوچک شبکه و دیتاسنترهای کوچک

3. سیستم‌های کنترل صنعتی و اتوماسیون

   • تامین برق PLC، کنترلرها و سنسورها

   • قابلیت نصب در تابلوهای صنعتی به دلیل طراحی کف‌خواب و بدون فن

4. سیستم‌های اعلام و اطفای حریق

   • تامین انرژی پایدار برای سنسورها، آژیرها و تابلوهای کنترل

   • جلوگیری از خاموشی سیستم‌های ایمنی در مواقع بحرانی

5. تجهیزات پزشکی سبک و دستگاه‌های پایش خانگی یا کلینیکی

   • مناسب برای دستگاه‌های کم‌مصرف که نیازمند برق بدون قطعی هستند

6. تابلوهای اطلاع‌رسانی، تابلوهای LED و سیستم‌های هوشمند ساختمان

   • تامین برق روشنایی‌های اضطراری و سیستم‌های کنترل هوشمند

7. کاربردهای اداری و تجاری

   • مناسب برای دستگاه‌های POS، سیستم‌های فروشگاهی و تجهیزات کوچک اداری

جمع‌بندی:
PSC-100 یک منبع تغذیه ایده‌آل برای پروژه‌های امنیتی، مخابراتی، صنعتی و ساختمانی است که علاوه بر تغذیه بار، باتری را هم شارژ کرده و در زمان قطعی برق، بدون نیاز به تجهیزات اضافی، به‌صورت خودکار به UPS داخلی سوییچ می‌کند. طراحی بدون فن، مصرف پایین و حفاظت‌های کامل باعث می‌شود طول عمر بالایی در محیط‌های مختلف داشته باشد.

• مصارف PSC-100A : سیستم های امنیتی و بدون وقفه ، برق اضطراری ، اعلام اضطراری ، آتش نشانی و اطفاء حریق ، UPS ، مانیتورینگ و دوربین های مدار بسته ، این منبع تغذیه هم اکنون در دستگاههای احیاء نوزادان زودرس به کار برده شده و نتیجه بسیار موفقی داشته است.

نقشه و ابعاد قطعه و بلوک دیاگرام مدار داخلی و نمودار عملکرد را در تصاویر زیر مشاهده می کنید.
