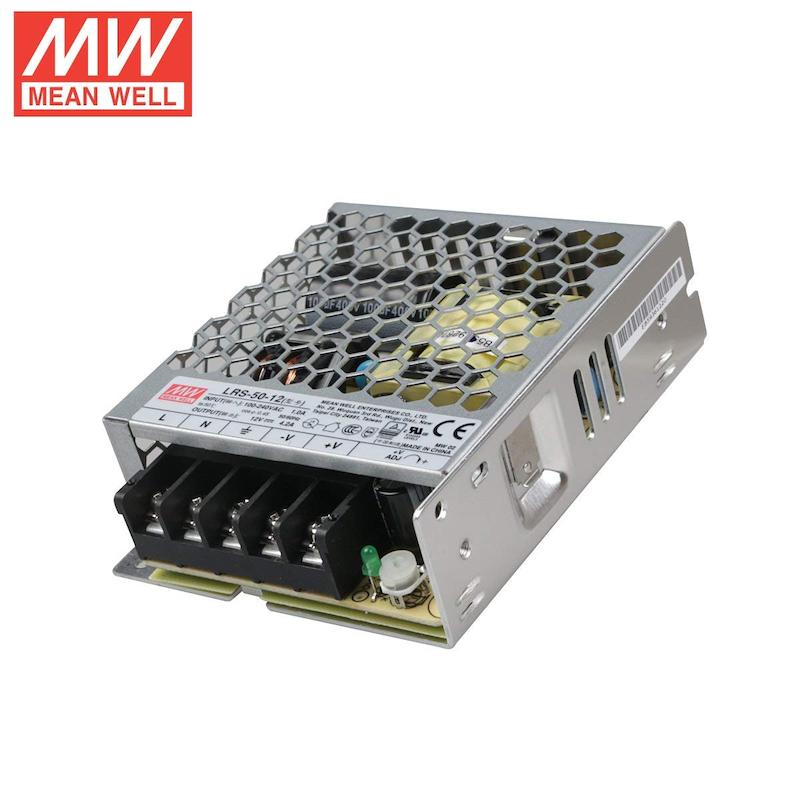

منبع تغذیه LRS-50-12 پاور سوئیچینگ 12 ولت 4.5 آمپر مین ول
ورودی : 85 ~ 264 ولت AC یا 120 ~373 ولت DC
خروجی : 12 ولت 4.2 آمپر، مجموع 50.4 وات (قابلیت تغییر ولتاژ در بازه 10.2 ~ 13.8 ولت DC)
منبع تغذیه کلاس اقتصادی مین ول با قیمت مناسب در دسته کف خواب ها
حفاظت ها : اضافه بار / افزایش ولتاژ / اتصال کوتاه / سرج برق ورودی AC
توضیحات
منبع تغذیه LRS-50-12، یک پاورسوئیچنگ صنعتی کلاس اقتصادی 12 ولت و جریان 4.2 آمپر، از برند مین ول MEANWELL است. خانواده LRS-50 در رده پاورسویئچینگ های اقتصادی مین ول قرار میگیرد و با قیمت مناسب تر و با کیفیت بالای مین ول در بازار عرضه میشود.
ویژگی های منبع تغذیه مدل LRS-50-12 پاور سوئیچنگ 12 ولت 4.2 آمپر مین ول :
ورودی AC یونیورسال از 85~264 VAC و 120~373 VDC .
تحمل سرج شبکه 300 ولت AC به مدت 5 ثانبه .
مصرف مدار داخلی تغذیه در حالت بی باری کم تر از 0.2 وات
طراحی مینیاتوری 1U ( ارتفاع سی میلی متری ) و کف خواب Enclosed
بازه دمایی وسیع کاری : از ℃30- الی ℃70+ .
حفاظت در برابر اتصال کوتاه، حفاظت در برابر اضافه بار ( جریان کشی بال ) ، حفاظت در برابر اضافه ولتاژ در خروجی .
بدون سر و صدا و بی نیاز از فن
استاندارد : IEC/EN 60335-1(PD3) و IEC/EN61558-1 ,-2-16 استاندارد کاربرد خانگی.
قابل استفاده حداکثر تا ارتفاع 5000 متر از سطح دریا
تحمل کار با لرزش تا 5G
بازده86 درصدی و طول عمر زیاد و اطمینان بالا و قیمت مناسب .
ارائه 100% توان نامی به صورت دائمی .
ابعاد 99*82*30 میلی متر .
سه سال گارانتی و ده سال خدمات پس از فروش MEANWELL در سرتاسر ایران .
مصارف منبع تغذیه سوئیچینگ LRS-50-12 :
صنایع نور و روشنایی ، تغذیه بردهای صنعتی ، ماشین های صنعتی ، سیستم های کنترل ، تمامی تجهیزات الکتریکی و مکانیکی، وسایل خانگی ، اتوماسیون خانگی ماشین های اداری .
حفاظت ها
اضافه بار :
در بازه 110 الی 150 درصد حداکثر توان دستگاه دستگاه وارد مد حفاظتی سکسه (Hiccup mode) میشود. بعد از کاهش بار به صورت خودکار به شرایط عادی بازمیگردد.
اضافه ولتاژ :
در صورت تجاوز از حداکثر بازه اعلام شده در برگه مشخصات فنی، دستگاه خاموش میشود. برای راه اندازی مجدد یک باز از برق قطع و سپس وصل کنید.
مشخصه فنی | مقدار |
|---|---|
ولتاژ DC | ۱۲ ولت |
جریان نامی | ۴.۲ آمپر |
بازه جریان | ۰ تا ۴.۲ آمپر |
توان نامی | ۵۰.۴ وات |
ریپل و نویز خروجی | ۱۲۰mVp-p |
بازه تنظیم ولتاژ خروجی | ۱۰.۲ تا ۱۳.۸ ولت |
تلرانس ولتاژ خروجی | ±۱.۰٪ |
تنظیم خط (Line Regulation) | ±۰.۵٪ |
تنظیم بار (Load Regulation) | ±۰.۵٪ |
زمان راه‌اندازی و افزایش ولتاژ (Set-up / Rise Time) | ۱۰۰۰ms، ۳۰ms در ۲۳۰VAC / ۲۰۰۰ms، ۳۰ms در ۱۱۵VAC در بار کامل |
زمان نگهداری (Hold-up Time) | ۳۰ms در ۲۳۰VAC / ۱۲ms در ۱۱۵VAC در بار کامل |
محدوده ولتاژ ورودی | ۸۵ تا ۲۶۴VAC / ۱۲۰ تا ۳۷۳VDC |
محدوده فرکانس | ۴۷ تا ۶۳Hz |
راندمان | ۸۶٪ |
جریان ورودی AC | ۰.۹۵A در ۱۱۵VAC / ۰.۵۶A در ۲۳۰VAC |
جریان هجومی (Inrush Current) | ۴۵A در ۲۳۰VAC (Cold Start) |
جریان نشتی | کمتر از ۰.۷۵mA در ۲۴۰VAC |
محافظت اضافه‌بار (Overload) | ۱۱۰ تا ۱۵۰٪ توان خروجی نامی؛ حالت Hiccup، بازیابی خودکار پس از رفع خطا |
محافظت اضافه‌ولتاژ (Over Voltage) | ۱۳.۸ تا ۱۶.۲ ولت؛ خاموش کردن ولتاژ خروجی، بازیابی با خاموش/روشن کردن |
دمای کاری | -۳۰ تا +۷۰°C (مطابق "Derating Curve") |
رطوبت کاری | ۲۰ تا ۹۰٪ RH بدون میعان |
دما و رطوبت نگهداری | -۴۰ تا +۸۵°C، ۱۰ تا ۹۵٪ RH |
ضریب دمایی | ±۰.۰۳٪/°C (۰ تا ۵۰°C) |
مقاومت در برابر ارتعاش | ۱۰ تا ۵۰۰Hz، ۵G، ۱۰ دقیقه در هر سیکل، ۶۰ دقیقه در محورهای X، Y و Z |
استانداردهای ایمنی | UL60950-1، TUV EN60950-1، EN60335-1، EN61558-1/-2-16، CCC GB4943 approved |
ولتاژ عایقی (With-stand Voltage) | I/P-O/P: ۳.۷۵KVAC / I/P-FG: ۲KVAC / O/P-FG: ۱.۲۵KVAC |
مقاومت عایقی | I/P-O/P، I/P-FG، O/P-FG: ۱۰۰MΩ / ۵۰۰VDC / ۲۵°C / ۷۰٪ RH |
تداخل الکترومغناطیسی (EMC Emission) | مطابق EN55022 (CISPR22)، GB9254 Class B، EN55014، EN61000-3-2,-3 |
ایمنی الکترومغناطیسی (EMC Immunity) | مطابق EN61000-4-2،3،4،5،6،8،11، EN61000-6-2 (EN50082-2)، سطح heavy industry، معیار A |
MTBF (میانگین زمان بین خرابی‌ها) | ۶۴۵K ساعت حداقل، MIL-HDBK-217F (۲۵°C) |
ابعاد | ۹۹ × ۸۲ × ۳۰ میلی‌متر (طول × عرض × ارتفاع) |
بسته‌بندی | ۰.۲۳ کیلوگرم / ۶۰ عدد / ۱۴.۸ کیلوگرم / ۰.۸۸ CUFT |
نقشه و ابعاد قطعه و بلوک دیاگرام مدار داخلی و نمودار عملکرد را در تصاویر زیر مشاهده می کنید.
