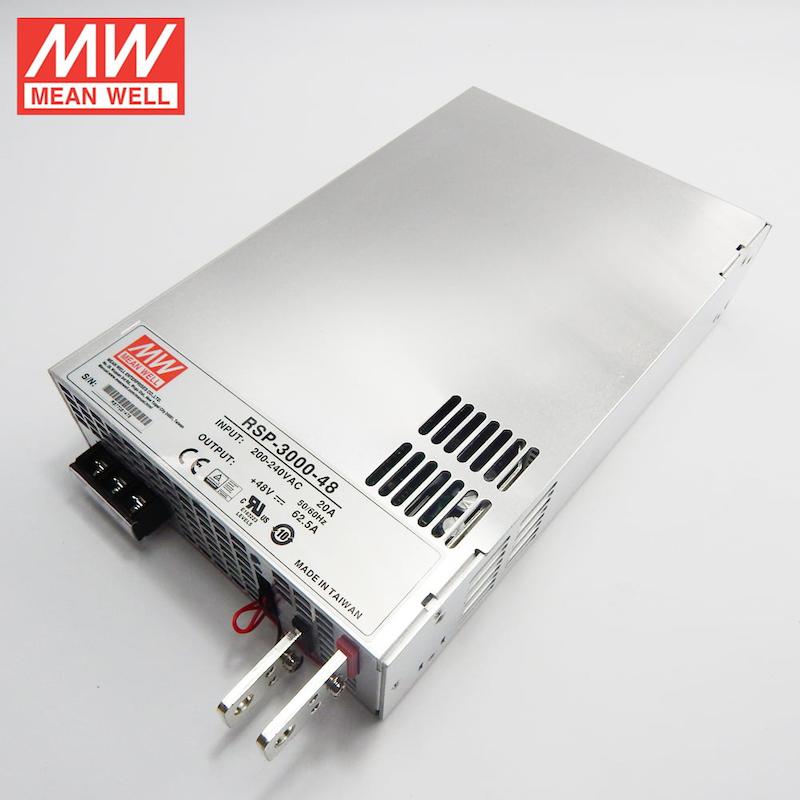

منبع تغذیه RSP-3000-48 مین ول
ورودی : 180 الی 264 ولت AC
خروجی : 48 ولت 62.5 آمپر، مجموع 8100 وات (قابلیت تغییر ولتاژ در بازه 9.6 ~ 56 ولت DC)
قابلیت موازی سازی 3 دستگاه معادل 48 ولت 168 آمپر
حفاظت ها : اضافه بار / افزایش ولتاژ خروجی/ افزایش دما / اتصال کوتاه
پشتیبانی از قابلیت های : REMOTE SENSING / کنترل خاموش و روشن / تغذیه کمکی / سیگنال DC-OK
تصحیح ضریب توان (PFC) : 95 درصد در بار کامل
توضیحات
منبع تغذیه RSP-3000-12 پاورسوئیچینگ 48 ولت 62.5 آمپر با توان 3000 وات مین ول MEANWELL می باشد و مجهز به مدار PFC ( مدار اصلاح ضریب توان ) و همچنین قابلیت پارالل یا موازی کردن 3 دستگاه به صورت همزمان ( به معنی داشتن ولتاژ 48 ولت با جریان 168 آمپر و 8100 وات در یک پکیج می باشد ) است .
ویژگی های منبع تغذیه RSP-3000-48 و 48 ولت 62 آمپر :
ورودی AC از 180 ~ 264 ولت
دارای PFC ( مدار اصلاح ضریب توان )
بازدهی بالا تا 91.5 درصدی
سیستم خنک کنندگی با فن اتوماتیک ( کنترل عدم کارکرد فن دستگاه )
امکان پروگرام ولتاژ خروجی
قابلیت پارالل یا موازی کردن 3 دستگاه تا 168 آمپر و توان 8100 وات ( 2+1 ) در منبع تغذیه RSP-3000-48
قابلیت ها:
کنترل از راه دور ON/OFF
دارای REMOTE SENSE ( جبران افت ولتاژ در طول مسیر سیم از منبع تا بار )
دارای منبع تغذیه کمکی ( برای عملکرد های خود دستگاه )
دارای سیگنال DC OK (برای باخبری از وضعیت منبع تغذیه)
محافظت شده در برابر اتصال کوتاه در خروجی ، اضافه بار ، ورود ولتاژ بالا در خروجی ، دمای بالا پاور سوئیچینگ
پوشش COATING اضافه بنا به درخواست مشتری برای محیط های مرطوب و …
5 سال ضمانت و 10 سال خدمات پس از فروش مین ول MEANWELL در سرتاسر ایران
دارای استاندارد UL/EN/IEC 60950-1
EMC: EN 55022/55024
دمای کارکرد منفی 20 الی مثبت 70 درجه سانتیگراد
مصارف منبع تغذیه RSP-3000-48 و 48 ولت 62.5 آمپر : اتوماسیون صنعتی ، تجهیزات اندازه گیری ، ماشین های لیزر ، امکانات آزمایشگاهی ، سیستم فرستنده و گیرنده دیجیتال ( Digital braodcasting ) ، برنامه های کاربردی RF .
مشخصه فنی | مقدار |
|---|---|
ولتاژ DC | ۴۸V |
جریان نامی | ۶۲.۵A |
بازه جریان | ۰ تا ۶۲.۵A |
توان نامی | ۳۰۰۰ وات |
ریپل و نویز خروجی | ۲۰۰mVp-p |
بازه تنظیم ولتاژ | ۴۳ تا ۵۶V |
تلرانس ولتاژ خروجی | ±۱.۰٪ |
تنظیم خط (Line Regulation) | ±۰.۵٪ |
تنظیم بار (Load Regulation) | ±۰.۵٪ |
زمان راه‌اندازی و افزایش ولتاژ (Set-up / Rise Time) | ۱۰۰۰ms، ۸۰ms در بار کامل |
زمان نگهداری (Hold-up Time) | ۱۰ms در بار کامل |
محدوده ولتاژ ورودی | ۱۸۰ تا ۲۶۴VAC / ۲۵۴ تا ۳۷۰VDC |
محدوده فرکانس | ۴۷ تا ۶۳Hz |
ضریب توان (Power Factor) | ۰.۹۵/۲۳۰VAC در بار کامل |
راندمان | ۹۱.۵٪ |
جریان ورودی AC | ۲۰A/۱۸۰VAC ۱۶A/۲۳۰VAC |
جریان هجومی (Inrush Current) | ۶۰A / ۲۳۰VAC |
جریان نشتی | <۲.۰mA / ۲۴۰VAC |
محافظت اضافه‌بار (Overload) | نوع حفاظت: Continuous constant current limiting قابل تنظیم توسط کاربر یا constant current limiting با تأخیر قطع پس از ۵ ثانیه؛ بازیابی با روشن‌کردن مجدد؛ ۱۰۰ تا ۱۱۲٪ توان خروجی نامی |
محافظت اضافه‌ولتاژ (Over Voltage) | نوع حفاظت: قطع ولتاژ خروجی، با روشن‌کردن مجدد بازیابی می‌شود؛ ۵۷.۶ تا ۶۷.۲V |
محافظت اضافه‌دما (Over Temperature) | قطع ولتاژ خروجی، پس از کاهش دما به‌صورت خودکار بازیابی می‌شود |
ولتاژ خروجی قابل برنامه‌ریزی | ۹.۶ تا ۵۶V |
اشتراک جریان (Current Sharing) | تا ۹۰۰۰W یا ۲+۱ واحد |
توان کمکی (Auxiliary Power) | ۱۲V@۰.۱A (فقط برای کنترل Remote ON-OFF) |
کنترل روشن/خاموش از راه دور | رجوع به دفترچه عملکرد |
سنس از راه دور (Remote Sense) | جبران افت ولتاژ تا ۰.۲۵V روی سیم‌های بار |
سیگنال خروجی آلارم | Power OK signal |
دمای کاری | -۲۰ تا +۷۰°C (مطابق "Derating Curve") |
رطوبت کاری | ۲۰ تا ۹۰٪ RH بدون میعان |
دما و رطوبت نگهداری | -۴۰ تا +۸۵°C، ۱۰ تا ۹۵٪ RH |
ضریب دمایی | ±۰.۰۵٪/°C (۰ تا ۵۰°C) |
ارتعاش | ۱۰ تا ۵۰۰Hz، ۲G، ۱۰ دقیقه در هر سیکل، ۶۰ دقیقه برای هر محور X، Y، Z |
استانداردهای ایمنی | UL60950-1، TUV EN60950-1 approved |
ولتاژ عایقی (With-stand Voltage) | I/P-O/P: ۳KVAC، I/P-FG: ۲KVAC، O/P-FG: ۰.۵KVAC |
مقاومت عایقی | I/P-O/P، I/P-FG، O/P-FG: ۱۰۰M Ohms / ۵۰۰VDC / ۲۵°C / ۷۰٪ RH |
مشخصات EMC Emission | Refer to attachment |
مشخصات EMC Immunity | Refer to attachment |
MTBF | ۲۲۳.۸K hrs min. Telcordia SR-332 (Bellcore)؛ ۷۵.۱K hrs min. MIL-HDBK-217F (۲۵°C) |
ابعاد | ۲۷۸ × ۱۷۷.۸ × ۶۳.۵ میلی‌متر (طول × عرض × ارتفاع) |
بسته‌بندی | ۴ کیلوگرم؛ ۴ عدد / ۱۶ کیلوگرم / ۱.۸۱CUFT |
نقشه و ابعاد قطعه و بلوک دیاگرام مدار داخلی و نمودار عملکرد را در تصاویر زیر مشاهده می کنید.
