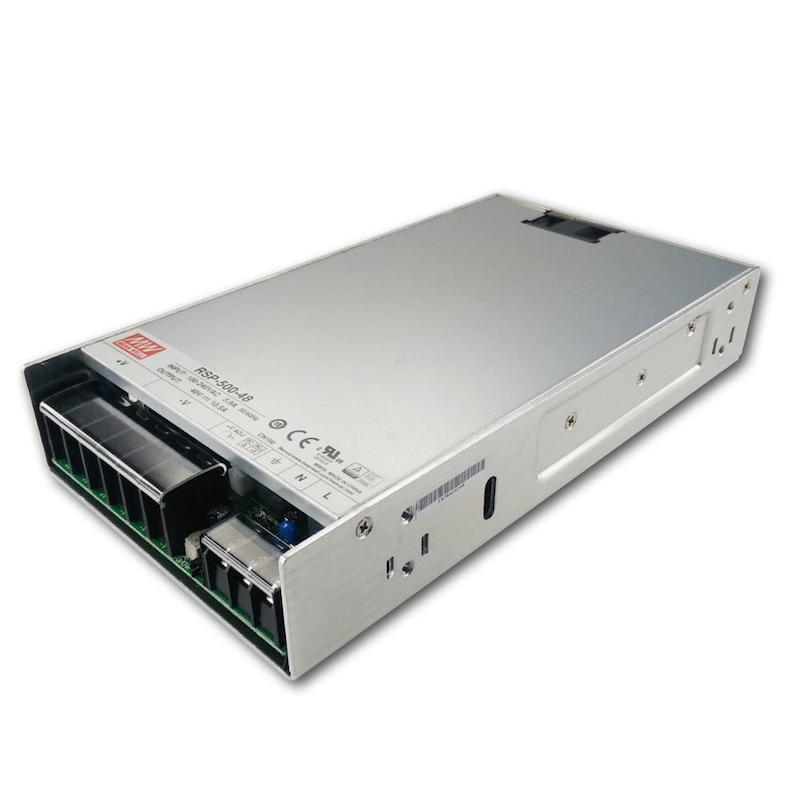

منبع تغذیه RSP-500-48 مین ول

۰
افزودن به سبد خرید
۰
افزودن به سبد خرید

ورودی : 85 الی 264 ولت AC

خروجی : 48 ولت 10.5 آمپر، مجموع 504 وات (قابلیت تغییر ولتاژ در بازه 41 ~ 56 ولت DC)

حفاظت ها : اتصال کوتاه / اضافه بار / افزایش ولتاژ / افزایش دما

قابلیت ها : کنترل خاموش-روشن / تصحیح ولتاژ بار / فن کنترل شده با دما

دارای PFC و راندمان 90.5 درصدی. طراحی 1U، قابلیت استفاده بعنوان شارژر برای باطری های پایه لیتیوم و کلسیومی.

توضیحات

منبع تغذیه RSP-500-48 ( پاور سوئیچینگ یا پاور ساپلای ) با خروجی 48 ولت 10.5 آمپر با توان 500 وات مین ول MW MEANWELL می باشد و دارای مدار اصلاح ضریب توان PFC بزرگتر از 95 درصد ( مدار اصلاح ضریب توان ، power factor correction  یا cos ∠ φ ) است با طراحی 1U امکان استفاده به عنوان شارژر باتری های لیتیومی و کلسیومی را دارد.

ویژگی های منبع تغذیه RSP-500-48 :

  • ورودی برق یونیورسال 85 ~ 264 ولت AC ( یا 120 ~ 370 ولت DC ) .

  • دارای مدار PFC بیشتر از 95 درصد ( مدار اصلاح ضریب توان ، power factor correction  یا cos ∠ φ ) .

  • محافظت شده در برابر اتصال کوتاه ، اضافه ولتاژ ، اضافه بار ، افزایش دمای پاور سوئیچینگ .

  • سیستم خنک سازی با فن اتوماتیک کنترل سرعت.

  • طراحی 1U یعنی 40.5 میلی متری و قابلیت استفاده بعنوان شارژر برای باطری های پایه لیتیوم و کلسیومی .

  • منبع تغذیه RSP-500-48 دارای قابلیت کنترل on/off از راه دور .

  • دارای سیگنال DC OK برای باخبری از وضعیت دستگاه .

  • قابلیت REMOTE SENSE برای جبران افت ولتاژ در طول مسیر سیم از منبع تغذیه تا بار .

  • بازدهی 90.5 درصدی .

  • اندازه منبع تغذیه 230*12740.5 میلی متر

  • نشانگر ال ای دی برای حالت روشن بودن پاور سوئیچینگ .

  • دمای کارکرد از منفی 30 درجه سانتیگراد الی مثبت 70 درجه سانتیگراد .

  • 3 سال ضمانت 10 سال خدمات پس از فروش مین ول ( MEANWELL ( MW در سرتاسر ایران .

حفاظت ها

  • اضافه بار :

    • در بازه 105 الی 130 درصد حداکثر توان دستگاه دستگاه وارد مد حفاظتی جریان ثابت (CC Mode) میشود. بعد از کاهش بار به صورت خودکار به شرایط عادی بازمیگردد.

  • اضافه ولتاژ :

    • در  صورت تجاوز از حداکثر بازه اعلام شده در برگه مشخصات فنی، دستگاه خاموش می‌شود. برای راه اندازی مجدد یک باز از برق قطع و سپس وصل کنید.

  • افزایش دما :

    • در دمای بالا خروجی را قطع میکند و بعد از کاهش دما، به صورت خودکار بازیابی میشود.

قابلیت ها

در این بخش به توضیحات مختصر ویژگی RSP-500-48 میپردازیم

تصحیح ولتاژ

  • تصحیح ولتاژ دو سر بار

جبران سازی ولتاژ افتاده شده بر روی دو سر سیم از محل اتصال بار به منبع تغذیه

قابلیت خاموش-روشن کردن خروجی منبع تغذیه RSP-500

قابلیت خاموش-روشن کردن خروجی منبع تغذیه RSP-500

کنترل خاموش/روشن

به دلیل جریان بسیار بالایی که دستگاه دارد انتخاب کلید خاموش و روشن برای دستگاه مشکل و هزینه بسیار بالایی دارد. با استفاده از این قابلیت به راحتی و با استفاده از یک کلید جریان بسیار پایین میتوان دستگاه را خاموش و یا روشن نمود.

قابلیت خاموش-روشن کردن ولتاژ خروجی منبع تغذیه RSP-500

قابلیت خاموش-روشن کردن ولتاژ خروجی منبع تغذیه RSP-500

مشخصه فنی

مقدار

ولتاژ DC

۴۸V

جریان نامی

۱۰.۵A

بازه جریان

۰ تا ۱۰.۵A

توان نامی

۵۰۴ وات

ریپل و نویز خروجی

۱۵۰mVp-p

بازه تنظیم ولتاژ

۴۱ تا ۵۶V

تلرانس ولتاژ خروجی

±۱.۰٪

تنظیم خط (Line Regulation)

±۰.۲٪

تنظیم بار (Load Regulation)

±۰.۵٪

زمان راه‌اندازی و افزایش ولتاژ (Set-up / Rise Time)

۱۵۰۰ms، ۸۰ms/۲۳۰VAC؛ ۳۰۰۰ms، ۸۰ms/۱۱۵VAC در بار کامل

زمان نگهداری (Hold-up Time)

۱۸ms/۲۳۰VAC؛ ۱۴ms/۱۱۵VAC در بار کامل

محدوده ولتاژ ورودی

۸۵ تا ۲۶۴VAC / ۱۲۰ تا ۳۷۰VDC

محدوده فرکانس

۴۷ تا ۶۳Hz

ضریب توان (Power Factor)

PF>۰.۹۵/۲۳۰VAC، PF>۰.۹۸/۱۱۵VAC در بار کامل

راندمان

۹۰.۵٪

جریان ورودی AC

۵.۳A/۱۱۵VAC ۲.۶۵A/۲۳۰VAC

جریان هجومی (Inrush Current)

۲۰A/۱۱۵VAC ۴۰A/۲۳۰VAC

جریان نشتی

<۲mA / ۲۴۰VAC

محافظت اضافه‌بار (Overload)

نوع حفاظت: محدودکننده جریان ثابت، پس از رفع خطا به‌صورت خودکار بازیابی می‌شود؛ ۱۰۵ تا ۱۳۰٪ توان خروجی نامی

محافظت اضافه‌ولتاژ (Over Voltage)

نوع حفاظت: قطع ولتاژ خروجی، با روشن‌کردن مجدد بازیابی می‌شود؛ ۵۸.۴ تا ۶۸V

محافظت اضافه‌دما (Over Temperature)

قطع ولتاژ خروجی، پس از کاهش دما به‌صورت خودکار بازیابی می‌شود

کنترل از راه دور

POWER OFF: ۴ تا ۱۰VDC بین RC+ (Pin 4) و RC- (Pin 3) روی CN100؛ POWER ON: باز یا ۰ تا ۰.۸VDC بین RC+ (Pin 4) و RC- (Pin 3) روی CN100

کنترل فن

RTH2≥۵۰°C±۱۰°C فن روشن؛ RTH2≤۴۰°C±۱۰°C فن خاموش (برای ۳.۳ تا ۵V فن همیشه روشن، برای ۱۲ تا ۴۸V کنترل ON/OFF فن)

سنس از راه دور

جبران افت ولتاژ روی سیم‌کشی بار تا ۰.۳V

دمای کاری

‎-۳۰ تا ‎+۷۰°C (مطابق "Derating Curve")

رطوبت کاری

۲۰ تا ۹۰٪ RH بدون میعان

دما و رطوبت نگهداری

‎-۴۰ تا ‎+۸۵°C، ۱۰ تا ۹۵٪ RH

ضریب دمایی

±۰.۰۳٪/°C (۰ تا ۵۰°C)

ارتعاش

۱۰ تا ۵۰۰Hz، ۲G، ۱۰ دقیقه در هر سیکل، ۶۰ دقیقه برای هر محور X، Y، Z

استانداردهای ایمنی

UL60950-1، TUV EN60950-1 approved

ولتاژ عایقی (With-stand Voltage)

I/P-O/P: ۳KVAC، I/P-FG: ۲KVAC، O/P-FG: ۰.۵KVAC

مقاومت عایقی

I/P-O/P، I/P-FG، O/P-FG: ۱۰۰M Ohms / ۵۰۰VDC / ۲۵°C / ۷۰٪ RH

مشخصات EMC Emission

Compliance to EN55022 (CISPR22) Class B، EN61000-3-2,-3

مشخصات EMC Immunity

Compliance to EN61000-4-2,3,4,5,6,8,11، EN55024، EN61000-6-2، EN61204-3، heavy industry level، criteria A

MTBF

۱۸۷.۷K hrs min. MIL-HDBK-217F (۲۵°C)

ابعاد

۲۳۰ × ۱۲۷ × ۴۰.۵ میلی‌متر (طول × عرض × ارتفاع)

بسته‌بندی

۱.۳ کیلوگرم؛ ۹ عدد / ۱۲.۷ کیلوگرم / ۰.۷CUFT

نقشه و ابعاد قطعه و بلوک دیاگرام مدار داخلی و نمودار عملکرد را در تصاویر زیر مشاهده می کنید.
