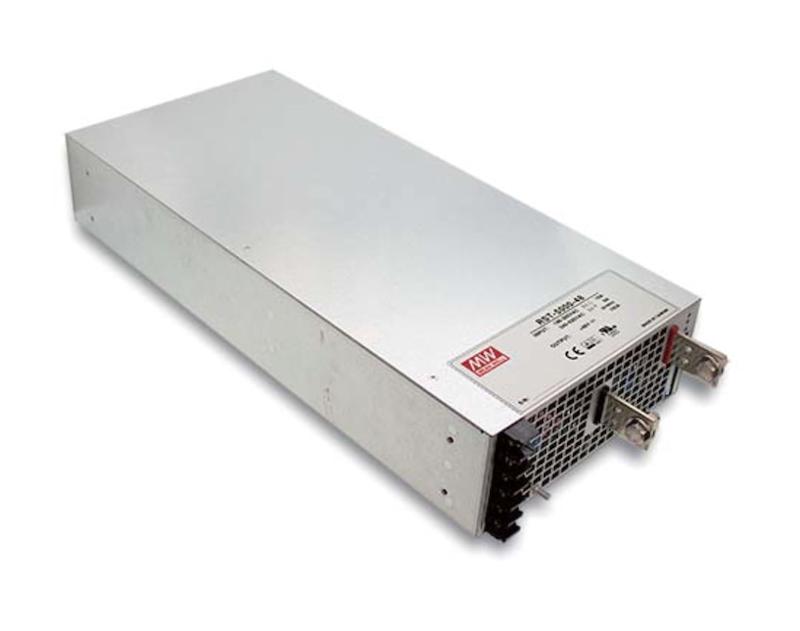

منبع تغذیه RST-5000-24 مین ول

ولتاژ DC

۲۴V

جریان نامی

۲۰۰A

بازه جریان

۰ تا ۲۰۰A

توان نامی

۴۸۰۰ وات

ریپل و نویز خروجی

۱۵۰mVp-p

بازه تنظیم ولتاژ

قابل تنظیم از طریق پتانسیومتر داخلی: ۲۳.۵ تا ۲۸.۸V

تلرانس ولتاژ خروجی

±۱.۰٪

تنظیم خط (Line Regulation)

±۰.۵٪

تنظیم بار (Load Regulation)

±۰.۵٪

زمان راه‌اندازی و افزایش ولتاژ (Set-up / Rise Time)

۲۲۰۰ms، ۸۰ms در بار کامل

زمان نگهداری (Hold-up Time)

۲۰ms / ۲۳۰VAC در ۷۵٪ بار؛ ۱۴ms / ۲۳۰VAC در بار کامل

محدوده ولتاژ ورودی

۳ψ3-wire / △۱۹۶ تا ۳۰۵VAC یا ۳ψ4-wire / Y ۳۴۰ تا ۵۳۰VAC

محدوده فرکانس

۴۷ تا ۶۳Hz

ضریب توان (Power Factor)

۰.۹۵/۲۳۰VAC(۴۰۰VAC) در بار کامل

راندمان

۸۹٪

جریان ورودی AC

۱۵A/۲۳۰VAC(۳ψ3-wire /△)، ۹A/۴۰۰VAC(۳ψ4-wire / Y)

جریان هجومی (Inrush Current)

۷۵A/۲۳۰VAC(۳ψ3-wire /△)، ۵۰A/۴۰۰VAC(۳ψ4-wire / Y)

جریان نشتی

<۳.۵mA / △۳۰۵VAC (Y ۵۳۰VAC)

محافظت اضافه‌بار (Overload)

۱۰۰ تا ۱۱۲٪ توان خروجی نامی؛ قابل تنظیم توسط کاربر: محدودکننده جریان ثابت پیوسته یا محدودکننده جریان ثابت با خاموشی تأخیری پس از ۵ ثانیه، با روشن‌سازی مجدد بازیابی می‌شود

محافظت اضافه‌ولتاژ (Over Voltage)

خاموش شدن ولتاژ خروجی، پس از روشن‌سازی مجدد بازیابی می‌شود؛ ۳۰ تا ۳۳.۶V

محافظت اضافه‌دما (Over Temperature)

خاموش شدن ولتاژ خروجی، پس از کاهش دما به‌صورت خودکار بازیابی می‌شود

ولتاژ خروجی قابل برنامه‌ریزی

تنظیم ولتاژ خروجی بین ۲۰ تا ۱۲۰٪ ولتاژ نامی مجاز است

جریان خروجی قابل برنامه‌ریزی

تنظیم جریان خروجی بین ۲۰ تا ۱۰۰٪ جریان نامی مجاز است

اشتراک جریان

تا ۲۰۰۰۰W یا ۳+۱ واحد

توان کمکی

۱۲V@۰.۱A (فقط برای کنترل Remote ON-OFF)

کنترل روشن/خاموش از راه دور

لطفاً به دفترچه عملکرد مراجعه شود

سنس از راه دور

جبران افت ولتاژ سیم‌کشی تا ۰.۳V

خروجی سیگنال آلارم

AC fail، DC OK، fan fail، OTP

دمای کاری

‎-۳۰ تا ‎+۷۰°C (مطابق "Derating Curve")

رطوبت کاری

۲۰ تا ۹۰٪ RH بدون میعان

دما و رطوبت نگهداری

‎-۴۰ تا ‎+۸۵°C، ۱۰ تا ۹۵٪ RH

ضریب دمایی

±۰.۰۳٪/°C (۰ تا ۵۰°C)

ارتعاش

۱۰ تا ۵۰۰Hz، ۲G، ۱۰ دقیقه در هر سیکل، ۶۰ دقیقه برای هر محور X، Y، Z

استانداردهای ایمنی

UL60950-1، TUV EN60950-1 approved

ولتاژ عایقی (With-stand Voltage)

I/P-O/P: ۳KVAC، I/P-FG: ۲KVAC، O/P-FG: ۰.۵KVAC

مقاومت عایقی

I/P-O/P، I/P-FG، O/P-FG: ۱۰۰M Ohms / ۵۰۰VDC / ۲۵°C / ۷۰٪ RH

مشخصات EMC Emission

Refer to attachment

مشخصات EMC Immunity

Refer to attachment

MTBF

۴۴.۱K hrs min. Telcordia SR-332 (Bellcore)؛ ۳۴.۶K hrs min. MIL-HDBK-217F (۲۵°C)

ابعاد

۴۶۰ × ۲۱۱ × ۸۳.۵ میلی‌متر (طول × عرض × ارتفاع)

بسته‌بندی

۱۰ کیلوگرم؛ ۱ عدد / ۱۰.۱ کیلوگرم / ۱.۱۵CUFT
