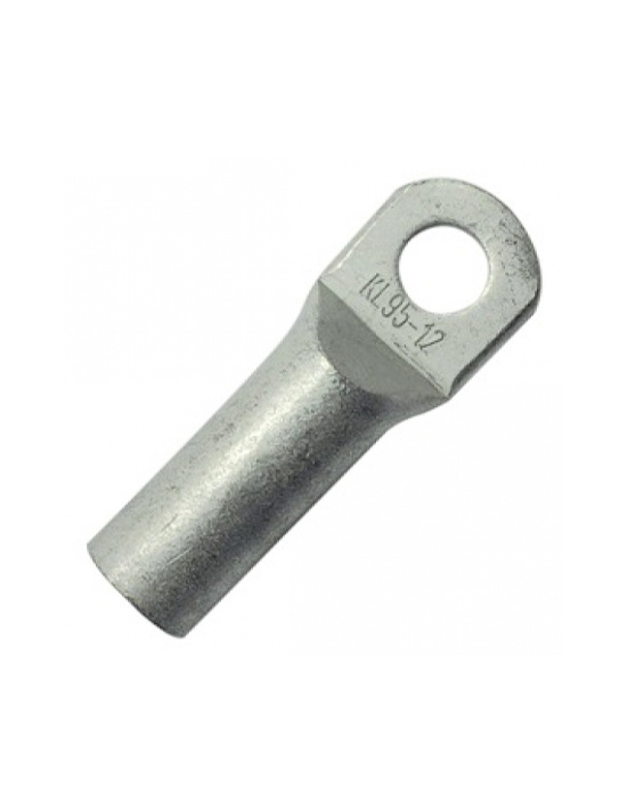

کابلشو مسی دم بلند استاندارد (سایز ۶ تا ۶۳۰ میلی‌متر مربع)

کابلشو مسی دم بلند (Long Barrel / Long Palm Copper Cable Lug) یکی از ایمن‌ترین، مقاوم‌ترین و حرفه‌ای‌ترین اتصالات الکتریکی برای خطوط انتقال نیرو، پست‌های توزیع برق، تابلوهای اصلی قدرت (MDP) و پروژه‌های با ارتعاش یا بارگذاری دائم سنگین است. ویژگی متمایز این کابلشو، داشتن ساقه کشیده و بلند است که امکان انجام پرس‌های چندمرحله‌ای (Double or Multiple Crimping) را فراهم می‌سازد.

این طراحی باعث ایجاد بالاترین سطح تماس الکتریکی، کاهش چشمگیر مقاومت اتصال، مقاومت کششی فوق‌العاده در برابر نیروهای مکانیکی و افزایش تاب‌آوری در برابر جریان‌های اتصال کوتاه سنگین می‌شود. این محصول از مس الکترولیتی خالص با رسانایی بالای ۹۹.۹٪ تولید شده و با لایه‌ای ضخیم از قلع خالص (Tin Plated) آبکاری می‌گردد تا در برابر خوردگی و سولفاته شدن کاملاً مقاوم باشد.

ویژگی‌ها و مزایای کابلشو مسی دم بلند

• ساقه کشیده برای پرس چندگانه: امکان اعمال ۲ تا ۳ مرحله پرس هیدرولیکی مجزا روی ساقه جهت دستیابی به حداکثر اتصال مکانیکی و هدایت الکتریکی.

• مقاومت کششی و ارتعاشی فوق‌العاده (Heavy Duty): مقاومت بسیار بالا در برابر لرزش‌های صنعتی مداوم، کشیدگی کابل و تکان‌های ناشی از شوک‌های مکانیکی.

• مس الکترولیتی با خلوص ۹۹.۹٪: هدایت حداکثری جریان الکتریکی، کاهش تلفات حرارتی و به حداقل رساندن افت ولتاژ در بارهای دائم.

• آبکاری قلع غوطه‌وری (Tin Plating): حفاظت کامل پلاک و ساقه در برابر اکسیداسیون، رطوبت بالا و محیط‌های خورنده پتروشیمی و دریایی.

• لوله اکسترود شده بدون درز (Seamless): تضمین عدم ترک‌خوردگی یا شکافتگی ساقه در زمان اعمال فشارهای سنگین دستگاه پرس هیدرولیک.

• پخ ورودی استاندارد: تسهیل ورود بدون آسیب رشته‌های کابل افشان و نیمه‌افشان به داخل ساقه کابلشو.

مقایسه کابلشو دم بلند با کابلشو دم کوتاه

راهنمای انتخاب:

• کابلشو دم کوتاه: دارای ساقه کوتاه‌تر برای فضاهای فشرده و تابلوهای با ابعاد کوچک (کلیدهای کامپکت و مینیاتوری).

• کابلشو دم بلند (همین محصول): دارای ساقه کشیده برای پروژه‌های با حساسیت بالا، خطوط فشار ضعیف سنگین، سیستم‌های اتصال زمین (ارتینگ)، فیدرهای اصلی ترانسفورماتور و خطوط فشار متوسط که استحکام مکانیکی و پایداری در جریان اتصال کوتاه اولویت اصلی است.

جدول مشخصات فنی و ابعاد کابلشو مسی دم بلند (ابعاد به میلی‌متر)

در جدول زیر ابعاد تقریبی استاندارد، طول ساقه بلند، قطر داخلی و سایز پیچ‌های رایج برای کابلشوهای دم بلند آورده شده است:

نکات اصولی در پرس و نصب کابلشو مسی دم بلند

1. ترتیب پرس چندگانه: عملیات پرس را همیشه از نزدیک‌ترین نقطه به پلاک (زبانه) کابلشو آغاز کرده و مراحل بعدی را به سمت انتهای ورودی کابل ادامه دهید تا گازها و فاصله‌های میکروسکوپی بدون حبس شدن تخلیه شوند.

2. استفاده از دستگاه پرس هیدرولیک مناسب: با توجه به طول و ضخامت ساقه در مدل دم بلند، استفاده از پرس‌های هیدرولیکی کالیبره‌شده با لقمه شش‌ضلعی منطبق با سایز خارجی ساقه الزامی است.

3. گشتاور بستن استاندارد: اتصال پلاک به شینه مسی باید با پیچ و مهره گالوانیزه/استیل همراه با واشر فنری و تخت و با ترکمتر استاندارد بسته شود تا پلاک کابلشو دفورمه نگردد.

4. عایق‌کاری تکمیلی با روکش حرارتی: به دلیل طول بلند ساقه، از روکش‌های حرارتی (شیرینک حرارتی ترجیحاً چسب‌دار) به طول کافی استفاده کنید تا ساقه و بخش لخت کابل به طور کامل آب‌بندی و عایق شوند.

تامین و ثبت سفارش کابلشو مسی دم بلند

تمامی سایزهای کابلشو مسی دم بلند (از ۶ تا ۶۳۰ میلی‌متر مربع) با درصد خلوص مس ۹۹.۹٪، آبکاری قلع استاندارد و مقاومت فیزیکی بالا، به‌صورت تکی و در بسته‌بندی‌های پروژه‌ای آماده ارسال به سراسر کشور می‌باشند.
