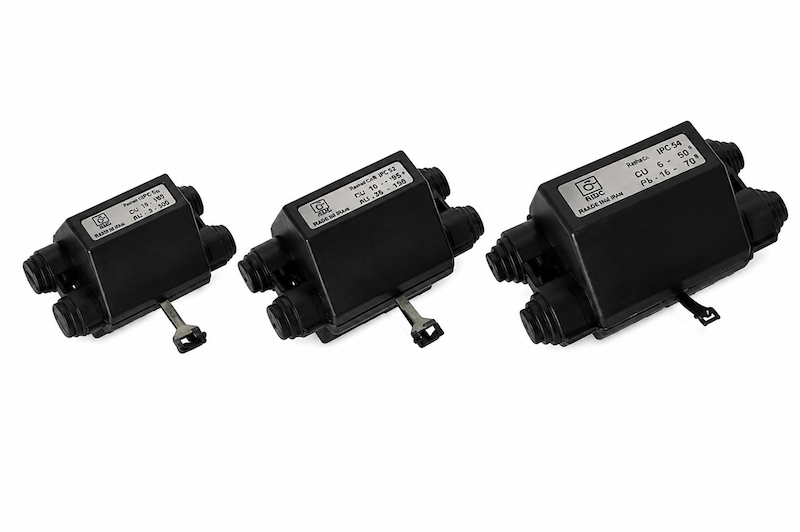

کانکتور استاندارد بی متال رهشاد الکتریک
کانکتور پیچی استاندارد بیمتال IPC50، IPC52 و IPC54 یکی از تجهیزات کاربردی برای ایجاد اتصال مطمئن بین کابلهای برق و گرفتن انشعاب از شبکه است. این خانواده از کانکتورها برای اتصال هادیهای مسی (CU) و آلومینیومی (AL) طراحی شده و با توجه به مدل انتخابی، امکان استفاده برای کابلهایی با سطح مقطعهای مختلف را فراهم میکند.
بدنه این کانکتورها از پلاستیک مقاوم ساخته شده و بخش هادی اصلی آن از آلومینیوم با مقاومت مناسب در برابر عوامل محیطی تشکیل شده است. طراحی دو قسمتی بدنه و استفاده از اجزای مقاوم در برابر شرایط مختلف محیطی، باعث شده این کانکتورها برای استفاده در شبکههای توزیع برق و خطوط انشعابی گزینه مناسبی باشند.
مدلهای IPC50، IPC52 و IPC54 از نظر محدوده سطح مقطع کابل قابل اتصال و وزن با یکدیگر تفاوت دارند و انتخاب مدل مناسب باید بر اساس نوع هادی و سطح مقطع کابل انجام شود.
ویژگیهای کانکتور پیچی IPC50، IPC52 و IPC54
مناسب برای ایجاد اتصال و انشعاب در شبکههای برق
قابلیت استفاده برای کابلهای مسی و آلومینیومی
طراحی استاندارد برای اتصال هادی اصلی و انشعابی
بدنه پلاستیکی مقاوم در برابر شرایط مختلف محیطی
هادی اصلی از جنس آلومینیوم
طراحی مناسب برای استفاده در شبکههای توزیع برق
ارائه در سه مدل IPC50، IPC52 و IPC54
دارای محدودههای مختلف سطح مقطع کابل متناسب با مدل
ساختار مناسب برای ایجاد اتصال مکانیکی مطمئن
مناسب برای استفاده در خطوط توزیع و انشعاب برق
جدول مشخصات فنی کانکتور پیچی بیمتال
مدل | سطح مقطع کابل مسی | سطح مقطع کابل آلومینیومی | وزن |
|---|---|---|---|
IPC50 | CU 16 تا 185 mm² | AL 35 تا 300 mm² | 340 گرم |
IPC52 | CU 10 تا 95 mm² | AL 25 تا 150 mm² | 160 گرم |
IPC54 | CU 6 تا 50 mm² | AL 16 تا 70 mm² | 130 گرم |
محدوده سطح مقطع باید متناسب با نوع هادی و مدل کانکتور انتخاب شود.
ساختار و اجزای کانکتور
کانکتورهای IPC50، IPC52 و IPC54 از چند بخش اصلی تشکیل شدهاند که هرکدام نقش مشخصی در ایجاد اتصال ایمن دارند.
جزء | مشخصات |
|---|---|
بدنه پلاستیکی | شامل دو قسمت رویه و زیره، مقاوم در برابر اشعه ماوراءبنفش و شرایط مختلف جوی |
هادی اصلی | آلومینیوم با مقاومت مناسب در برابر عوامل خوردگی و شرایط محیطی |
پلیت مسی | بخش مسی قرارگرفته در قسمت رویه و زیره برای ایجاد اتصال مناسب |
پیچ، مهره و واشرها | از فولاد با آبکاری گالوانیزه گرم |
استفاده از هادی آلومینیومی در کنار پلیت مسی، این کانکتورها را برای کاربردهای بیمتال و اتصال هادیهای متفاوت مناسب میکند.
کاربرد کانکتور IPC50، IPC52 و IPC54
کانکتور پیچی بیمتال در پروژههایی استفاده میشود که نیاز به ایجاد اتصال یا انشعاب مطمئن از کابل اصلی وجود دارد. مهمترین کاربردهای این محصول عبارتاند از:
شبکههای توزیع برق
خطوط انشعاب برق
اتصال کابلهای مسی و آلومینیومی
ایجاد انشعاب از کابل اصلی
پروژههای برقرسانی شهری و صنعتی
شبکههای هوایی و توزیع انرژی
تأسیسات و زیرساختهای برق
اتصال هادیهای با سطح مقطع متفاوت
انتخاب بین IPC50، IPC52 و IPC54 باید بر اساس نوع هادی، سطح مقطع کابل اصلی و سطح مقطع کابل انشعابی انجام شود.
تفاوت مدلهای IPC50، IPC52 و IPC54
این سه مدل از نظر عملکرد کلی در یک خانواده قرار میگیرند، اما ظرفیت اتصال کابل در آنها متفاوت است.
IPC50 بزرگترین مدل این مجموعه است و برای کابلهای با سطح مقطع بالاتر مورد استفاده قرار میگیرد. این مدل امکان اتصال کابل مسی 16 تا 185 میلیمتر مربع و کابل آلومینیومی 35 تا 300 میلیمتر مربع را دارد.
IPC52 برای محدوده متوسط کابل طراحی شده و قابلیت اتصال کابل مسی 10 تا 95 میلیمتر مربع و کابل آلومینیومی 25 تا 150 میلیمتر مربع را ارائه میدهد.
IPC54 مدل کوچکتر این خانواده است و برای کابلهای با سطح مقطع پایینتر، شامل کابل مسی 6 تا 50 میلیمتر مربع و کابل آلومینیومی 16 تا 70 میلیمتر مربع، کاربرد دارد.
مزایای استفاده از کانکتور پیچی بیمتال
یکی از مزیتهای مهم این خانواده، امکان استفاده برای هادیهای مسی و آلومینیومی است. این ویژگی باعث میشود در پروژههایی که نوع کابل اصلی و کابل انشعابی یکسان نیست، بتوان از کانکتور مناسب برای ایجاد اتصال استفاده کرد.
بدنه پلاستیکی مقاوم در برابر اشعه UV و شرایط مختلف جوی نیز باعث میشود کانکتور برای استفاده در محیطهای بیرونی و شبکههای توزیع برق مناسب باشد. همچنین استفاده از پیچ، مهره و واشرهای فولادی با آبکاری گالوانیزه گرم به افزایش مقاومت اجزای اتصال در برابر شرایط محیطی کمک میکند.
راهنمای انتخاب مدل مناسب
برای انتخاب کانکتور مناسب، ابتدا باید مشخصات کابل موردنظر را بررسی کنید. مهمترین موارد عبارتاند از:
جنس هادی: مس یا آلومینیوم
سطح مقطع کابل اصلی
سطح مقطع کابل انشعابی
مدل مناسب کانکتور بر اساس محدوده کاری
اگر سطح مقطع کابل در این محدوده است | مدل پیشنهادی |
|---|---|
CU 16 تا 185 / AL 35 تا 300 mm² | IPC50 |
CU 10 تا 95 / AL 25 تا 150 mm² | IPC52 |
CU 6 تا 50 / AL 16 تا 70 mm² | IPC54 |
روش نصب کانکتور پیچی
برای نصب صحیح کانکتور، ابتدا باید کابلها را مطابق دستورالعمل آماده کرده و قسمت موردنظر برای اتصال را مشخص کنید. سپس هادیها در محل تعیینشده کانکتور قرار گرفته و اجزای اتصال بهصورت صحیح روی آنها نصب میشوند.
در هنگام نصب باید دقت شود که سطح مقطع و جنس هادی با محدوده مجاز کانکتور مطابقت داشته باشد. همچنین بستن پیچها باید به شکل صحیح و متناسب با الزامات فنی اتصال انجام شود تا اتصال مکانیکی و الکتریکی مناسبی ایجاد شود.
جمعبندی
کانکتور پیچی استاندارد بیمتال IPC50، IPC52 و IPC54 راهکاری مناسب برای ایجاد اتصال و انشعاب در شبکههای توزیع برق است. قابلیت اتصال هادیهای مسی و آلومینیومی، بدنه پلاستیکی مقاوم، هادی آلومینیومی و قطعات فولادی با آبکاری گالوانیزه از ویژگیهای مهم این محصولات هستند.
سه مدل IPC50، IPC52 و IPC54 محدودههای متفاوتی از سطح مقطع کابل را پوشش میدهند و امکان انتخاب کانکتور متناسب با نیاز پروژه را فراهم میکنند. در هنگام خرید، توجه به جنس کابل و سطح مقطع هادی اهمیت زیادی دارد.
