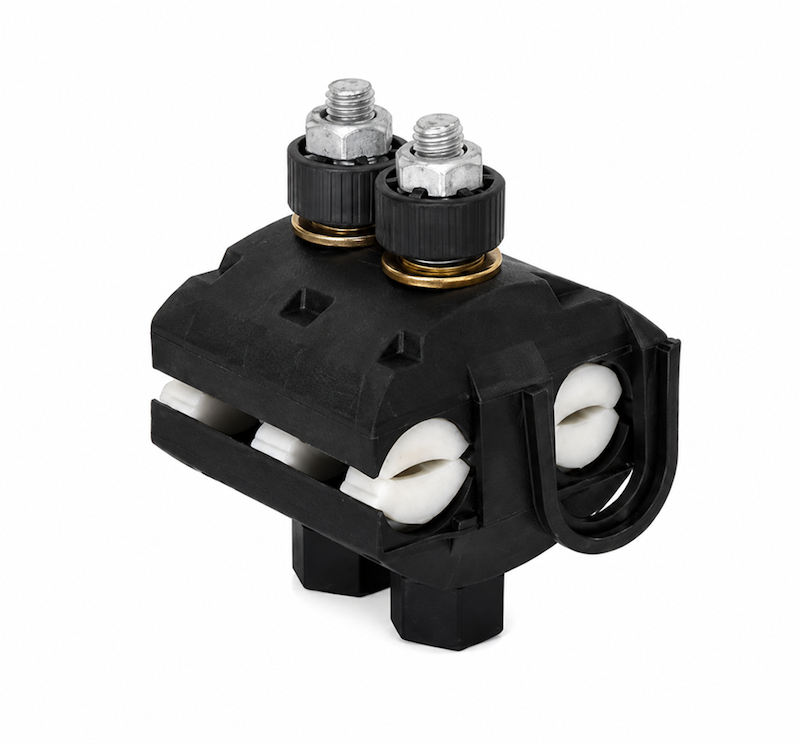

کانکتور انشعاب خطوط فرعی(کابل خودنگهدار) IPC33 رهشاد الکتریک

کانکتور IPC33 برای اتصال کابل‌های آلومینیومی و مسی طراحی شده است و می‌تواند برای کابل خودنگهدار با سطح مقطع 25 تا 70 میلی‌متر مربع و کابل انشعاب با سطح مقطع 16 تا 70 میلی‌متر مربع مورد استفاده قرار گیرد.

ساختار این محصول شامل بدنه عایق، بخش هادی، واشرهای آب‌بندی و پیچ و مهره‌های اتصال است که در کنار یکدیگر، امکان ایجاد اتصال مناسب و پایدار میان کابل اصلی و انشعاب را فراهم می‌کنند.

کاربرد کانکتور IPC33 رهشاد

مهم‌ترین کاربرد این محصول، ایجاد انشعاب از کابل خودنگهدار در شبکه‌های توزیع برق است. این کانکتور می‌تواند در موارد زیر مورد استفاده قرار گیرد:

• ایجاد انشعاب خطوط فرعی شبکه برق

• اتصال کابل مشترکین به کابل اصلی شبکه

• استفاده در شبکه‌های توزیع برق هوایی

• اجرای انشعابات برق شهری و روستایی

• اتصال کابل‌های آلومینیومی و مسی

• استفاده در پروژه‌های برق‌رسانی و توسعه شبکه

• ایجاد اتصال مطمئن میان کابل اصلی و کابل انشعاب

مشخصات فنی کانکتور انشعاب IPC33

ساختار و اجزای IPC33

کانکتور IPC33 از بخش‌های مختلفی تشکیل شده که برای ایجاد اتصال مکانیکی و الکتریکی مناسب در شبکه توزیع برق در نظر گرفته شده‌اند.

ویژگی‌های کانکتور کابل خودنگهدار IPC33

کانکتور IPC33 رهشاد به دلیل طراحی مخصوص شبکه‌های توزیع برق، دارای ویژگی‌هایی است که استفاده از آن را در اجرای انشعابات آسان‌تر می‌کند:

• مناسب برای کابل‌های خودنگهدار با سطح مقطع 25 تا 70 میلی‌متر مربع

• مناسب برای کابل انشعاب 16 تا 70 میلی‌متر مربع

• قابلیت اتصال هادی‌های آلومینیومی و مسی

• بدنه عایق و مقاوم در برابر شرایط محیطی

• طراحی مناسب برای خطوط هوایی توزیع برق

• مجهز به اجزای آب‌بندی برای محافظت از محل اتصال

• دارای پیچ و مهره مناسب برای تثبیت اتصال

• قابلیت استفاده در انشعابات خطوط فرعی

• مناسب برای پروژه‌های توسعه و اصلاح شبکه برق

روش نصب کانکتور IPC33

برای نصب کانکتور IPC33، ابتدا مهره‌های نگهدارنده از روی کانکتور جدا شده و سپس کابل خودنگهدار روی قسمت مخصوص خود قرار می‌گیرد. کابل انشعاب نیز در محل تعیین‌شده روی کانکتور قرار داده می‌شود.

پس از قرارگیری صحیح کابل‌ها، بخش‌های اتصال کانکتور بسته شده و پیچ‌ها به‌صورت مناسب سفت می‌شوند تا اتصال میان هادی‌ها برقرار شود. در نهایت باید از قرارگیری صحیح کابل‌ها و محکم‌شدن مناسب کانکتور اطمینان حاصل شود.

گشتاور سفت‌کردن پیچ IPC33 برابر با 21±1 نیوتن‌متر است و رعایت مقدار مناسب گشتاور در هنگام نصب اهمیت دارد.

نصب و بهره‌برداری از تجهیزات شبکه برق باید توسط افراد متخصص و مطابق دستورالعمل سازنده و الزامات ایمنی انجام شود.

چرا کانکتور IPC33 برای انشعاب کابل خودنگهدار مناسب است؟

در شبکه‌های توزیع برق، ایجاد انشعاب از کابل اصلی نیازمند استفاده از اتصالاتی است که علاوه بر ایجاد ارتباط الکتریکی مناسب، از نظر مکانیکی نیز پایداری کافی داشته باشند. IPC33 با ساختار چندبخشی و طراحی مخصوص کابل‌های خودنگهدار، برای چنین کاربردی طراحی شده است.

محدوده سطح مقطع کابل اصلی و انشعاب، امکان استفاده از این مدل را در طیف مشخصی از شبکه‌های توزیع فراهم می‌کند. همچنین قابلیت اتصال هادی‌های مسی و آلومینیومی باعث می‌شود کاربرد آن به یک نوع کابل محدود نباشد.

تفاوت IPC33 با سایر کانکتورهای انشعاب

انتخاب کانکتور مناسب صرفاً بر اساس شکل ظاهری انجام نمی‌شود. مهم‌ترین مواردی که هنگام انتخاب باید بررسی شوند عبارت‌اند از:

1. سطح مقطع کابل خودنگهدار اصلی

2. سطح مقطع کابل انشعاب

3. جنس هادی کابل اصلی و انشعاب

4. محدوده کاری کانکتور

5. گشتاور موردنیاز برای نصب

6. شرایط محیطی محل استفاده

بنابراین پیش از خرید کانکتور IPC33 رهشاد باید مشخصات کابل‌های مورد استفاده با محدوده فنی محصول مطابقت داده شود.

جمع‌بندی

کانکتور انشعاب خطوط فرعی IPC33 رهشاد برای ایجاد انشعاب در شبکه‌های توزیع برق و اتصال کابل خودنگهدار به کابل انشعابی طراحی شده است. این مدل برای کابل خودنگهدار 25 تا 70 mm² و کابل انشعاب 16 تا 70 mm² مناسب بوده و قابلیت اتصال هادی‌های مسی و آلومینیومی را دارد.

طراحی مقاوم، اجزای عایق و آب‌بندی، ساختار مناسب برای خطوط هوایی و گشتاور نصب مشخص، از ویژگی‌های مهم این کانکتور به شمار می‌روند.
