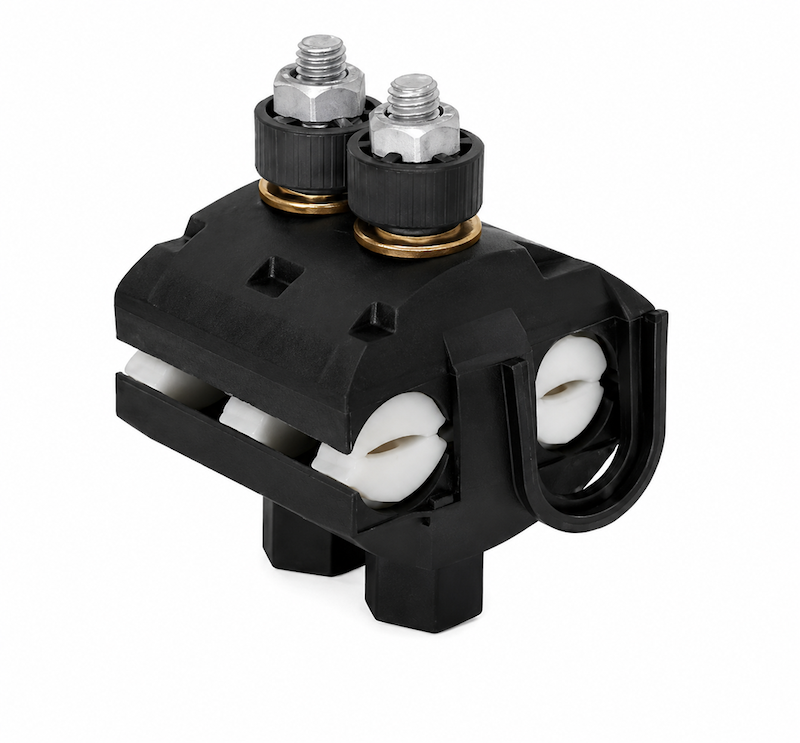

کانکتور انشعاب خطوط فرعی IPC31 رهشاد الکتریک

کانکتور IPC31 محصول شرکت رهشاد (Rahshad / RDC) بوده و برای استفاده در شبکه‌های برق فشار ضعیف طراحی شده است. ساختار مکانیکی مناسب، پیچ برشی و بدنه مقاوم در برابر شرایط محیطی از ویژگی‌هایی هستند که این مدل را برای پروژه‌های توزیع برق و انشعاب‌گیری از کابل‌های خودنگهدار مناسب می‌کنند.

کانکتور IPC31 چیست؟

کانکتور IPC31 یک کانکتور انشعاب کابل خودنگهدار است که برای اتصال کابل انشعابی به کابل اصلی در شبکه‌های توزیع برق استفاده می‌شود. این تجهیز به کمک تیغه‌های هادی و سیستم پیچ و مهره، اتصال الکتریکی و مکانیکی مناسبی بین هادی‌ها ایجاد می‌کند.

یکی از مزیت‌های مهم این نوع کانکتور، امکان نصب روی کابل بدون نیاز به برداشتن کامل روکش عایقی است. در نتیجه فرآیند نصب سریع‌تر شده و احتمال آسیب به ساختار کابل کاهش پیدا می‌کند.

همچنین استفاده از پیچ گشتاور برشی باعث می‌شود پیچ در محدوده گشتاور مشخص‌شده عمل کند و از اعمال فشار بیش از اندازه به کابل جلوگیری شود.

مشخصات فنی کانکتور انشعاب IPC31

مقادیر جدول بر اساس اطلاعات درج‌شده در مشخصات فنی محصول ارائه‌شده هستند.

ویژگی‌های کانکتور IPC31 رهشاد

اتصال کابل‌های مسی و آلومینیومی

IPC31 قابلیت اتصال هادی‌های مسی و آلومینیومی را دارد و برای پروژه‌هایی که از انواع مختلف هادی در شبکه استفاده می‌شود، گزینه مناسبی محسوب می‌شود.

نصب سریع و آسان

طراحی کانکتور به شکلی است که فرآیند انشعاب‌گیری با سرعت بیشتری انجام شود. این ویژگی در پروژه‌های توسعه شبکه و تعمیرات خطوط توزیع اهمیت زیادی دارد.

پیچ گشتاور برشی

یکی از اجزای مهم IPC31، پیچ گشتاور برشی است. این پیچ برای اعمال نیروی مناسب هنگام نصب طراحی شده و پس از رسیدن به گشتاور موردنظر، قسمت سر پیچ جدا می‌شود.

مقاومت در برابر شرایط محیطی

بدنه و اجزای عایقی کانکتور برای استفاده در محیط‌های بیرونی طراحی شده‌اند و مواد به‌کاررفته در ساخت آن در برابر عوامل محیطی مانند اشعه فرابنفش (UV)، رطوبت و شرایط جوی مقاومت مناسبی دارند.

مناسب برای کابل خودنگهدار

IPC31 به‌طور ویژه برای استفاده در شبکه‌های توزیع برق و اتصال کابل‌های خودنگهدار و خطوط فرعی کاربرد دارد.

اجزای کانکتور انشعاب IPC31

ساختار این کانکتور از چند بخش اصلی تشکیل شده است که هرکدام وظیفه مشخصی در ایجاد اتصال ایمن دارند:

کاربردهای کانکتور IPC31

کانکتور IPC31 رهشاد در بخش‌های مختلف شبکه‌های توزیع برق فشار ضعیف قابل استفاده است، از جمله:

• ایجاد انشعاب از کابل اصلی در شبکه‌های توزیع برق

• اتصال کابل اصلی به کابل فرعی

• استفاده در شبکه‌های هوایی فشار ضعیف

• اتصال کابل‌های خودنگهدار

• پروژه‌های توسعه و اصلاح شبکه برق

• اجرای انشعابات مشترکین

• تعمیر و نگهداری خطوط توزیع

• اتصال کابل‌های مسی و آلومینیومی در شبکه

• استفاده در پروژه‌های برق‌رسانی شهری و روستایی

مزایای استفاده از کانکتور IPC31 رهشاد

استفاده از یک کانکتور استاندارد و مناسب در محل انشعاب، نقش مهمی در کیفیت و پایداری شبکه برق دارد. IPC31 رهشاد با طراحی مناسب برای کابل‌های خودنگهدار، مزایایی مانند نصب آسان، اتصال مطمئن و کاهش زمان اجرای عملیات انشعاب را فراهم می‌کند.

از مهم‌ترین مزایای این محصول می‌توان به موارد زیر اشاره کرد:

• قابلیت اتصال کابل‌های مسی و آلومینیومی

• مناسب برای کابل‌های اصلی با سطح مقطع 25 تا 70 میلی‌متر مربع

• مناسب برای کابل‌های انشعابی با سطح مقطع 16 تا 70 میلی‌متر مربع

• مجهز به پیچ گشتاور برشی

• نصب سریع و کاربردی

• مناسب برای شبکه‌های فشار ضعیف

• مقاومت مناسب بدنه در برابر شرایط محیطی

• مناسب برای استفاده در فضای باز

• کاهش زمان اجرای عملیات انشعاب‌گیری

• ایجاد اتصال مکانیکی و الکتریکی مطمئن

روش نصب کانکتور IPC31

برای نصب صحیح کانکتور IPC31 ابتدا مهره‌های نگهدارنده را از روی کانکتور باز کرده و بدنه را برای قرارگیری کابل آماده کنید. سپس کابل اصلی و کابل انشعابی را در محل مناسب کانکتور قرار دهید.

پس از قرارگیری صحیح کابل‌ها، قسمت‌های مربوط به اتصال را در جای خود قرار داده و پیچ‌های کانکتور را به‌صورت یکنواخت سفت کنید. پیچ گشتاور برشی به گونه‌ای طراحی شده است که با رسیدن به گشتاور مشخص، سر آن جدا شود و میزان سفت‌شدن اتصال در محدوده مناسب قرار گیرد.

نکته مهم: نصب این تجهیزات باید توسط فرد متخصص و مطابق دستورالعمل سازنده و الزامات ایمنی شبکه برق انجام شود.

تفاوت کانکتور IPC31 با اتصال‌های سنتی کابل

در روش‌های سنتی، ایجاد انشعاب کابل ممکن است به زمان بیشتری نیاز داشته باشد و آماده‌سازی هادی و عایق‌کاری محل اتصال نیز اهمیت زیادی پیدا می‌کند. کانکتورهای انشعاب مانند IPC31 با طراحی اختصاصی خود، فرآیند اتصال کابل اصلی و فرعی را ساده‌تر می‌کنند.

استفاده از پیچ گشتاور برشی نیز کمک می‌کند اتصال با نیروی مشخصی انجام شود و احتمال سفت‌کردن بیش از حد پیچ کاهش پیدا کند.

جدول انتخاب کابل برای IPC31

نکته فنی

هنگام انتخاب کانکتور انشعاب، تنها توجه به ظاهر محصول کافی نیست و باید سطح مقطع کابل اصلی، سطح مقطع کابل انشعابی، جنس هادی و نوع شبکه با محدوده مجاز کانکتور مطابقت داشته باشد.

چرا کانکتور انشعاب IPC31 رهشاد؟

اگر برای اجرای انشعاب در شبکه فشار ضعیف به یک کانکتور مناسب برای کابل‌های خودنگهدار نیاز دارید، IPC31 یکی از گزینه‌های قابل بررسی است. این مدل برای محدوده مشخصی از سطح مقطع کابل‌های اصلی و انشعابی طراحی شده و امکان اتصال هادی‌های مسی و آلومینیومی را فراهم می‌کند.

برند رهشاد (RDC) نیز از تولیدکنندگان تجهیزات مورد استفاده در شبکه‌های توزیع برق است و IPC31 با ساختار مقاوم و پیچ گشتاور برشی، برای اجرای اتصالات انشعابی در شبکه‌های فشار ضعیف طراحی شده است.

جمع‌بندی

کانکتور انشعاب خطوط فرعی IPC31 رهشاد یک تجهیز اتصال‌دهنده برای ایجاد انشعاب از کابل اصلی در شبکه‌های توزیع برق فشار ضعیف است. این محصول برای کابل‌های خودنگهدار با سطح مقطع 25 تا 70 میلی‌متر مربع و کابل انشعابی 16 تا 70 میلی‌متر مربع طراحی شده و قابلیت اتصال هادی‌های مسی و آلومینیومی را دارد.

وجود پیچ گشتاور برشی، بدنه عایق مقاوم و ساختار مناسب برای نصب کابل، این کانکتور را به گزینه‌ای کاربردی برای اجرای انشعابات شبکه برق تبدیل کرده است.

مشخصات کلیدی در یک نگاه

مدل: IPC31
برند: رهشاد (RDC)
نوع: کانکتور انشعاب خطوط فرعی
کابل اصلی: 25 تا 70 mm²
کابل انشعابی: 16 تا 70 mm²
جنس هادی: مس و آلومینیوم
گشتاور پیچ: 21±4 Nm
کاربرد: شبکه‌های توزیع برق فشار ضعیف
