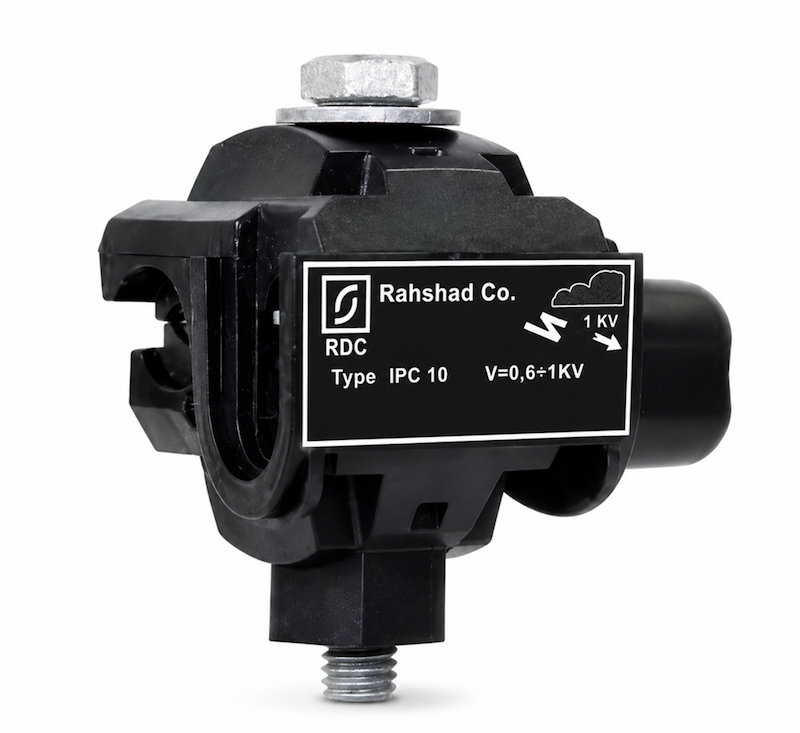

کانکتور انشعاب مشترکین IPC10 رهشاد الکتریک

کانکتور IPC10 با قابلیت اتصال به کابل‌های آلومینیومی و مسی، گزینه‌ای مناسب برای استفاده در شبکه‌های برق و سیستم‌های توزیع انرژی است. طراحی این محصول به گونه‌ای است که پس از نصب صحیح، اتصال مکانیکی و الکتریکی مناسبی میان کابل اصلی و کابل انشعابی ایجاد می‌شود.

این محصول با استفاده از بدنه عایق، فلزهای هادی و واشرهای مقاوم در برابر شرایط محیطی، برای نصب در محیط‌های مختلف شبکه برق مناسب است.

ویژگی‌های کانکتور انشعاب مشترکین IPC10

• مناسب برای ایجاد انشعاب از کابل اصلی شبکه

• قابلیت استفاده برای کابل‌های آلومینیومی و مسی

• امکان اتصال کابل اصلی با سطح مقطع 16 تا 70 میلی‌متر مربع

• امکان اتصال کابل انشعابی با سطح مقطع 6 تا 35 میلی‌متر مربع

• دارای بدنه خارجی عایق و مقاوم

• مجهز به فلزهای هادی از جنس مناسب برای انتقال جریان

• دارای واشرهای آب‌بندی و مقاوم در برابر شرایط محیطی

• مجهز به مهره و واشر برای ایجاد اتصال مطمئن

• مناسب برای استفاده در شبکه‌های توزیع برق

• نصب نسبتاً سریع و آسان

• طراحی مناسب برای انشعاب‌گیری از کابل بدون جداسازی کامل کابل اصلی

مشخصات فنی کانکتور IPC10

اجزای کانکتور انشعاب IPC10

کانکتور IPC10 از چند بخش اصلی تشکیل شده که هرکدام وظیفه مشخصی در ایجاد یک اتصال ایمن دارند:

بدنه خارجی

بدنه خارجی کانکتور وظیفه ایجاد عایق و محافظت از بخش‌های داخلی اتصال را بر عهده دارد. این بخش از مواد پلیمری مقاوم در برابر شرایط محیطی ساخته شده است.

فلز هادی

قسمت هادی، ارتباط الکتریکی میان کابل اصلی و کابل انشعابی را برقرار می‌کند. طراحی آن برای اتصال کابل‌های مسی و آلومینیومی در نظر گرفته شده است.

واشر و آب‌بندی

واشرهای استفاده‌شده در ساختار کانکتور، به محافظت از محل اتصال در برابر عوامل محیطی کمک می‌کنند و موجب افزایش پایداری اتصال می‌شوند.

مهره و پیچ

مکانیزم پیچی امکان اعمال نیروی مناسب برای محکم کردن اتصال را فراهم می‌کند. گشتاور مجاز پیچ در این مدل 14 نیوتن‌متر اعلام شده است.

کاربرد کانکتور IPC10

کانکتور انشعاب مشترکین IPC10 در پروژه‌هایی که نیاز به ایجاد انشعاب از کابل اصلی شبکه وجود دارد، مورد استفاده قرار می‌گیرد. مهم‌ترین کاربردهای این محصول عبارت‌اند از:

• انشعاب‌گیری از کابل‌های شبکه توزیع برق

• اتصال کابل مشترکین به کابل اصلی

• استفاده در شبکه‌های توزیع برق شهری و روستایی

• انشعاب‌گیری در خطوط هوایی توزیع برق

• اتصال کابل‌های مسی و آلومینیومی

• استفاده در پروژه‌های برق‌رسانی و توسعه شبکه

• مناسب برای عملیات نصب و توسعه انشعابات برق

روش نصب کانکتور انشعاب مشترکین IPC10

برای نصب صحیح کانکتور IPC10، ابتدا باید دو قطعه اصلی کانکتور از یکدیگر جدا شوند. سپس محل موردنظر برای ایجاد انشعاب روی کابل اصلی مشخص شده و کابل‌ها در موقعیت صحیح داخل کانکتور قرار می‌گیرند.

پس از قرارگیری کابل اصلی و کابل انشعابی، دو بخش کانکتور روی یکدیگر قرار گرفته و پیچ‌های اتصال به صورت یکنواخت سفت می‌شوند. برای جلوگیری از آسیب به کابل و همچنین دستیابی به اتصال مناسب، لازم است گشتاور سفت کردن پیچ مطابق مشخصات فنی محصول رعایت شود.

در صورت نیاز به باز کردن اتصال، ابتدا باید مهره‌های قسمت انشعاب باز شده و سپس بدنه کانکتور از روی کابل جدا شود.

نکته: نصب این محصول باید توسط فرد متخصص و مطابق الزامات ایمنی شبکه برق انجام شود.

مزایای استفاده از کانکتور IPC10

استفاده از کانکتور انشعاب مناسب می‌تواند فرآیند ایجاد انشعاب در شبکه را ساده‌تر و مطمئن‌تر کند. IPC10 با پشتیبانی از بازه متنوعی از سطح مقطع کابل‌ها، برای بسیاری از پروژه‌های توزیع برق قابل استفاده است.

یکی از مزایای مهم این محصول، قابلیت اتصال کابل‌های مسی و آلومینیومی است. همچنین ساختار عایق و استفاده از واشرهای مقاوم، به محافظت از محل اتصال در برابر عوامل محیطی کمک می‌کند.

از طرف دیگر، مکانیزم پیچی کانکتور امکان ایجاد اتصال مکانیکی مناسب را فراهم کرده و نصب آن نسبت به روش‌های سنتی اتصال کابل می‌تواند سریع‌تر و ساده‌تر باشد.

راهنمای انتخاب کانکتور انشعاب

هنگام انتخاب کانکتور انشعاب برای شبکه برق، چند پارامتر اهمیت ویژه‌ای دارد:

1. سطح مقطع کابل اصلی

2. سطح مقطع کابل انشعابی

3. جنس کابل؛ مسی یا آلومینیومی

4. شرایط محیط نصب

5. نوع و میزان جریان عبوری

6. محدوده دمای کاری

7. گشتاور مناسب برای سفت کردن پیچ‌ها

در مورد IPC10، بازه قابل پشتیبانی برای کابل اصلی 16 تا 70 میلی‌متر مربع و برای کابل انشعابی 6 تا 35 میلی‌متر مربع است؛ بنابراین هنگام سفارش باید سطح مقطع هر دو کابل با محدوده محصول تطبیق داده شود.

جمع‌بندی

کانکتور انشعاب مشترکین IPC10 راهکاری مناسب برای ایجاد انشعاب در شبکه‌های توزیع برق و اتصال کابل مشترکین به کابل اصلی است. پشتیبانی از کابل‌های مسی و آلومینیومی، محدوده مناسب سطح مقطع کابل، بدنه عایق و ساختار پیچی، این محصول را به گزینه‌ای کاربردی برای پروژه‌های برق‌رسانی و توسعه شبکه تبدیل کرده است.

اگر به دنبال کانکتور انشعاب کابل، کانکتور انشعاب مشترکین یا کانکتور IPC برای کابل اصلی با سطح مقطع 16 تا 70 میلی‌متر مربع و کابل انشعابی 6 تا 35 میلی‌متر مربع هستید، مدل IPC10 می‌تواند یکی از گزینه‌های مناسب برای بررسی باشد.
