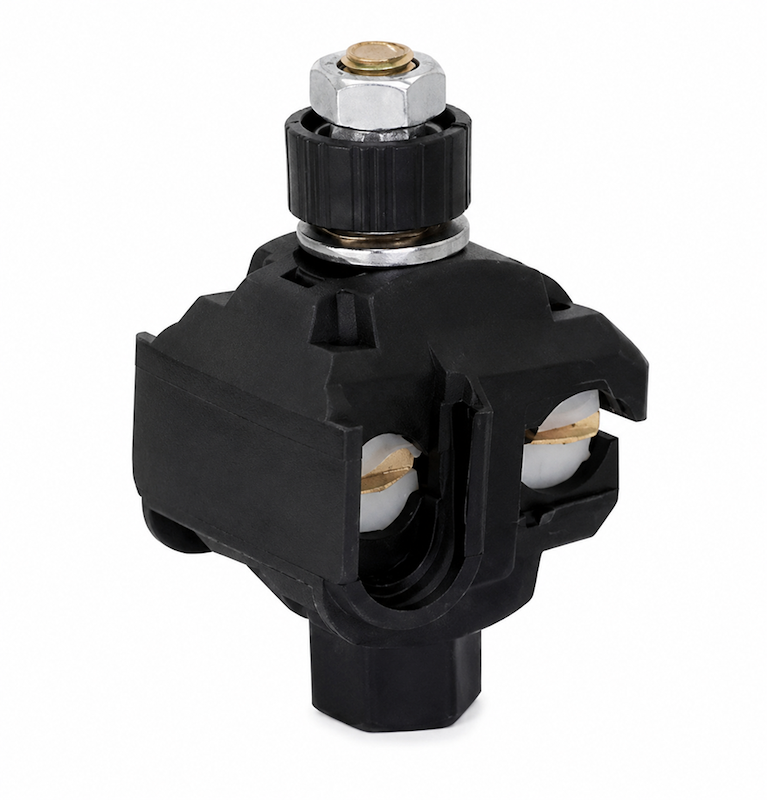

کانکتور انشعاب مشترکین IPC11 رهشاد الکتریک

کانکتور IPC11 با استفاده از ساختار انشعاب سوراخ‌کننده عایق (Insulation Piercing Connector)، اتصال الکتریکی را از طریق نفوذ تیغه‌های داخلی به عایق کابل ایجاد می‌کند. این ویژگی باعث می‌شود فرآیند نصب سریع‌تر شده و نیاز به باز کردن بخش زیادی از عایق کابل کاهش پیدا کند.

کانکتور انشعاب مشترکین IPC11 چیست؟

IPC11 یک کانکتور انشعاب کابل خودنگهدار است که برای گرفتن انشعاب از کابل اصلی شبکه و انتقال انرژی به کابل مشترک طراحی شده است. این محصول به‌خصوص در شبکه‌های توزیع برق و سیستم‌های کابل خودنگهدار کاربرد دارد.

یکی از مزایای مهم این نوع کانکتور، امکان ایجاد اتصال الکتریکی و مکانیکی مناسب در محل انشعاب، بدون نیاز به جداسازی کامل هادی از شبکه است.

مشخصات فنی کانکتور IPC11 رهشاد

نکته: برای انتخاب دقیق کانکتور، سطح مقطع واقعی کابل اصلی و کابل انشعاب باید با محدوده مجاز IPC11 مطابقت داشته باشد.

اجزا و ساختار کانکتور IPC11

کانکتور انشعاب IPC11 از چند بخش اصلی تشکیل شده است که هرکدام نقش مشخصی در ایجاد اتصال ایمن دارند:

بدنه اصلی

بدنه کانکتور وظیفه نگهداری و محافظت از اجزای داخلی را بر عهده دارد و به‌گونه‌ای طراحی شده است که در برابر شرایط محیطی و تنش‌های مکانیکی متداول شبکه مقاومت مناسبی داشته باشد.

فلز هادی و تیغه‌های اتصال

قسمت هادی داخلی وظیفه انتقال جریان الکتریکی بین کابل اصلی و کابل انشعاب را بر عهده دارد. طراحی اتصال به گونه‌ای است که امکان استفاده با هادی‌های مسی و آلومینیومی را فراهم می‌کند.

واشر و اجزای آب‌بندی

اجزای آب‌بندی به حفظ شرایط مناسب اتصال و جلوگیری از نفوذ رطوبت به محل اتصال کمک می‌کنند.

پیچ برشی

پیچ برشی یکی از بخش‌های مهم کانکتور است. این پیچ با رسیدن به گشتاور مشخص، از اعمال نیروی بیش از حد هنگام نصب جلوگیری می‌کند و به ایجاد اتصال یکنواخت کمک می‌نماید.

مزایای کانکتور انشعاب مشترکین IPC11

• مناسب برای ایجاد انشعاب از کابل‌های خودنگهدار

• قابل استفاده برای هادی‌های مسی و آلومینیومی

• مناسب برای کابل اصلی با سطح مقطع 16 تا 70 mm²

• مناسب برای کابل انشعاب با سطح مقطع 6 تا 35 mm²

• نصب سریع و ساده‌تر نسبت به روش‌های سنتی انشعاب‌گیری

• عدم نیاز به لخت کردن کامل کابل در محل اتصال

• مجهز به پیچ برشی برای کنترل مناسب نیروی بستن

• ایجاد اتصال مکانیکی و الکتریکی پایدار

• مناسب برای استفاده در شبکه‌های توزیع برق

• کاهش زمان عملیات اجرایی در محل نصب

کاربردهای کانکتور IPC11 رهشاد

کانکتور IPC11 در پروژه‌های مختلف شبکه توزیع برق مورد استفاده قرار می‌گیرد. مهم‌ترین کاربردهای این محصول عبارت‌اند از:

• ایجاد انشعاب مشترکین از کابل خودنگهدار

• شبکه‌های توزیع برق شهری و روستایی

• اتصال کابل انشعاب مشترک به کابل اصلی

• پروژه‌های توسعه شبکه برق

• انشعاب‌گیری در خطوط هوایی فشار ضعیف

• تعمیر و توسعه شبکه‌های توزیع برق

• استفاده توسط پیمانکاران و شرکت‌های اجرایی برق

روش نصب کانکتور IPC11

برای نصب صحیح کانکتور IPC11 ابتدا باید محدوده سطح مقطع کابل اصلی و کابل انشعاب بررسی شود. سپس کابل اصلی و کابل انشعاب در محل‌های تعیین‌شده داخل کانکتور قرار گرفته و پیچ مربوط به اتصال به‌صورت یکنواخت محکم می‌شود.

در ادامه، پیچ برشی تا رسیدن به گشتاور تعیین‌شده بسته می‌شود. استفاده از پیچ برشی باعث می‌شود میزان فشار اعمال‌شده به محل اتصال کنترل شود و از آسیب احتمالی به کابل جلوگیری گردد.

نصب این محصول باید توسط فرد متخصص و مطابق دستورالعمل‌های اجرایی شبکه توزیع برق انجام شود.

تفاوت کانکتور IPC11 با روش‌های سنتی انشعاب‌گیری

در روش‌های سنتی، ایجاد انشعاب ممکن است به آماده‌سازی و لخت کردن هادی، استفاده از اتصالات جداگانه و صرف زمان بیشتر نیاز داشته باشد. کانکتورهای سوراخ‌کننده عایق مانند IPC11 برای ساده‌تر کردن این فرآیند طراحی شده‌اند و می‌توانند عملیات انشعاب‌گیری را سریع‌تر و منظم‌تر کنند.

چرا کانکتور IPC11 رهشاد انتخاب مناسبی برای شبکه برق است؟

در شبکه‌های توزیع، کیفیت محل انشعاب تأثیر مستقیمی بر پایداری اتصال و عملکرد شبکه دارد. استفاده از یک کانکتور مناسب باید علاوه بر سازگاری با سطح مقطع کابل، امکان نصب صحیح و ایجاد اتصال مکانیکی مطمئن را فراهم کند.

کانکتور انشعاب مشترکین IPC11 رهشاد با پوشش محدوده مشخصی از کابل‌های اصلی و انشعابی، قابلیت استفاده در طیف متداولی از پروژه‌های شبکه توزیع را دارد و به کمک پیچ برشی، فرآیند نصب را کنترل‌پذیرتر می‌کند.

مشخصات محصول در یک نگاه

جمع‌بندی

کانکتور انشعاب مشترکین IPC11 رهشاد راهکاری مناسب برای ایجاد انشعاب از کابل‌های خودنگهدار در شبکه‌های توزیع برق است. این محصول برای اتصال کابل اصلی با سطح مقطع 16 تا 70 میلی‌متر مربع و کابل انشعاب 6 تا 35 میلی‌متر مربع طراحی شده و قابلیت استفاده با هادی‌های مسی و آلومینیومی را دارد.

ساختار سوراخ‌کننده عایق، پیچ برشی با گشتاور مشخص و طراحی مناسب برای عملیات انشعاب‌گیری، از ویژگی‌هایی هستند که IPC11 را برای استفاده در پروژه‌های اجرایی شبکه برق کاربردی می‌کنند.
