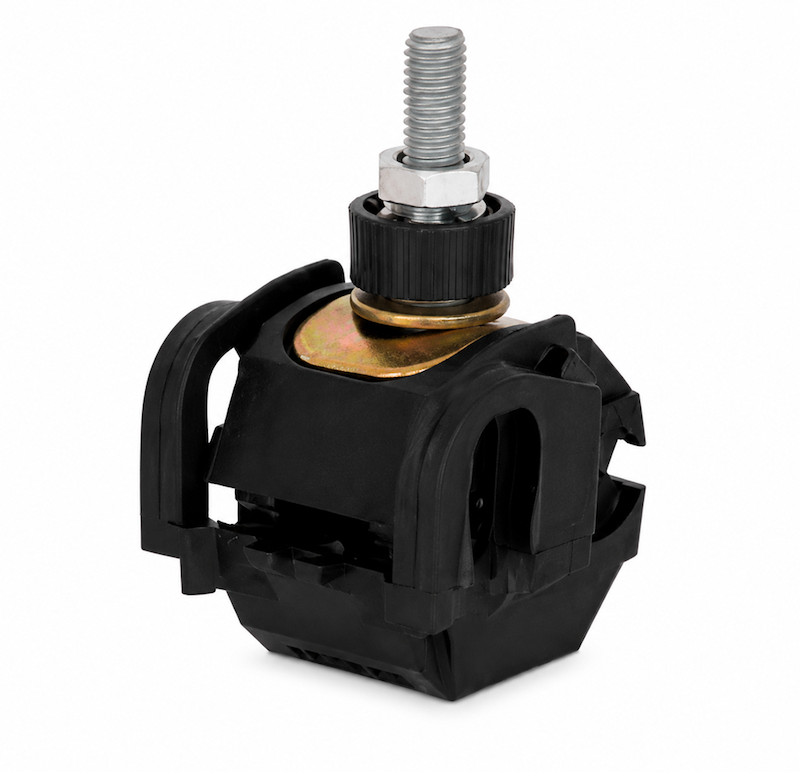

کانکتور انشعاب مشترکین IPC12 رهشاد الکتریک

IPC12 برای استفاده با کابل‌های اصلی خودنگهدار با سطح مقطع 16 تا 70 میلی‌متر مربع و کابل‌های انشعاب 6 تا 35 میلی‌متر مربع طراحی شده است و قابلیت اتصال هادی‌های مسی و آلومینیومی را دارد.

کانکتور IPC12 چیست؟

کانکتور IPC12 یک کانکتور انشعاب کابل خودنگهدار است که برای انشعاب‌گیری در شبکه‌های توزیع برق فشار ضعیف کاربرد دارد. در این نوع اتصال، تیغه‌ها و اجزای هادی داخلی کانکتور با نفوذ مناسب به عایق کابل، مسیر الکتریکی بین کابل اصلی و کابل انشعاب را برقرار می‌کنند.

یکی از مزیت‌های این ساختار، کاهش مراحل آماده‌سازی کابل و سرعت بالاتر اجرای عملیات انشعاب‌گیری است.

مشخصات فنی کانکتور انشعاب مشترکین IPC12

اجزای کانکتور IPC12

کانکتور انشعاب IPC12 از چند بخش اصلی تشکیل شده است:

بدنه خارجی

بدنه اصلی از مواد عایق مناسب ساخته شده و وظیفه محافظت از اجزای داخلی اتصال را بر عهده دارد. طراحی بدنه برای استفاده در شرایط متداول شبکه‌های توزیع برق انجام شده است.

فلز هادی

بخش هادی داخلی وظیفه انتقال جریان بین کابل اصلی و کابل انشعاب را بر عهده دارد و برای اتصال هادی‌های مسی و آلومینیومی طراحی شده است.

واشر چنگک

واشرهای مورد استفاده در ساختار کانکتور به ایجاد فشار مناسب و حفظ شرایط اتصال کمک می‌کنند و در برابر عوامل محیطی مقاومت مناسبی دارند.

پیچ و مهره

پیچ و مهره وظیفه اعمال نیروی لازم برای تثبیت کابل‌ها در محل اتصال را دارند. استفاده از پیچ برشی کمک می‌کند میزان نیروی اعمال‌شده هنگام نصب کنترل شود.

مزایای کانکتور IPC12 رهشاد

• مناسب برای ایجاد انشعاب از کابل‌های خودنگهدار

• قابلیت استفاده برای هادی‌های مسی و آلومینیومی

• مناسب کابل اصلی با سطح مقطع 16 تا 70 میلی‌متر مربع

• مناسب کابل انشعاب با سطح مقطع 6 تا 35 میلی‌متر مربع

• مجهز به پیچ برشی با گشتاور مشخص

• نصب سریع و آسان

• کاهش نیاز به آماده‌سازی کابل در محل انشعاب

• ایجاد اتصال مکانیکی و الکتریکی مناسب

• مناسب برای شبکه‌های توزیع برق

• کاربردی برای انشعاب‌گیری مشترکین

کاربردهای کانکتور انشعاب مشترکین IPC12

IPC12 در پروژه‌های مختلف مربوط به شبکه‌های توزیع برق قابل استفاده است، از جمله:

• انشعاب‌گیری از کابل خودنگهدار

• اتصال کابل مشترک به کابل اصلی شبکه

• شبکه‌های توزیع برق شهری و روستایی

• پروژه‌های توسعه شبکه برق

• خطوط هوایی فشار ضعیف

• نصب انشعابات برق مشترکین

• عملیات توسعه و اصلاح شبکه توزیع

• استفاده توسط پیمانکاران و شرکت‌های برق

روش نصب کانکتور IPC12

برای نصب کانکتور IPC12 ابتدا باید سطح مقطع کابل اصلی و کابل انشعاب بررسی شود تا در محدوده مجاز محصول قرار داشته باشند. سپس کابل اصلی و کابل انشعاب در محل مشخص‌شده روی کانکتور قرار می‌گیرند.

پس از قرارگیری صحیح کابل‌ها، پیچ کانکتور به‌صورت یکنواخت محکم می‌شود تا اتصال مکانیکی مناسب ایجاد شود. پیچ برشی پس از رسیدن به گشتاور تعیین‌شده، عملیات اعمال نیرو را کنترل می‌کند.

استفاده از ابزار و روش نصب مناسب اهمیت زیادی دارد و عملیات نصب تجهیزات شبکه برق باید توسط نیروی متخصص و مطابق دستورالعمل اجرایی انجام شود.

تفاوت IPC12 با کانکتورهای معمولی انشعاب

ساختار کانکتور IPC12 به‌گونه‌ای است که برای انشعاب‌گیری از کابل‌های عایق‌شده طراحی شده است. در نتیجه، برخلاف برخی روش‌های سنتی که نیازمند آماده‌سازی بیشتر هادی هستند، فرآیند نصب آن ساده‌تر و سریع‌تر انجام می‌شود.

IPC12 برای چه کابل‌هایی مناسب است؟

یکی از مهم‌ترین نکات هنگام انتخاب کانکتور انشعاب، تطبیق سطح مقطع کابل‌ها با محدوده کاری محصول است. کانکتور IPC12 رهشاد برای ترکیب‌های مختلفی از کابل اصلی و انشعاب در محدوده زیر طراحی شده است:

بنابراین پیش از خرید، حتماً سطح مقطع کابل اصلی و کابل انشعاب را بررسی کنید تا با محدوده قابل پشتیبانی کانکتور مطابقت داشته باشد.

خرید کانکتور انشعاب مشترکین IPC12 رهشاد

اگر برای اجرای انشعاب در شبکه توزیع برق به یک کانکتور کابل خودنگهدار با قابلیت اتصال هادی‌های مسی و آلومینیومی نیاز دارید، IPC12 رهشاد می‌تواند گزینه مناسبی برای این کاربرد باشد. محدوده مناسب سطح مقطع کابل، ساختار سوراخ‌کننده عایق و پیچ برشی از ویژگی‌های اصلی این محصول هستند.

جمع‌بندی

کانکتور انشعاب مشترکین IPC12 رهشاد برای ایجاد انشعاب از کابل‌های خودنگهدار در شبکه‌های توزیع برق طراحی شده است. این محصول برای کابل اصلی 16 تا 70 mm² و کابل انشعاب 6 تا 35 mm² مناسب بوده و امکان استفاده با هادی‌های مسی و آلومینیومی را فراهم می‌کند.
