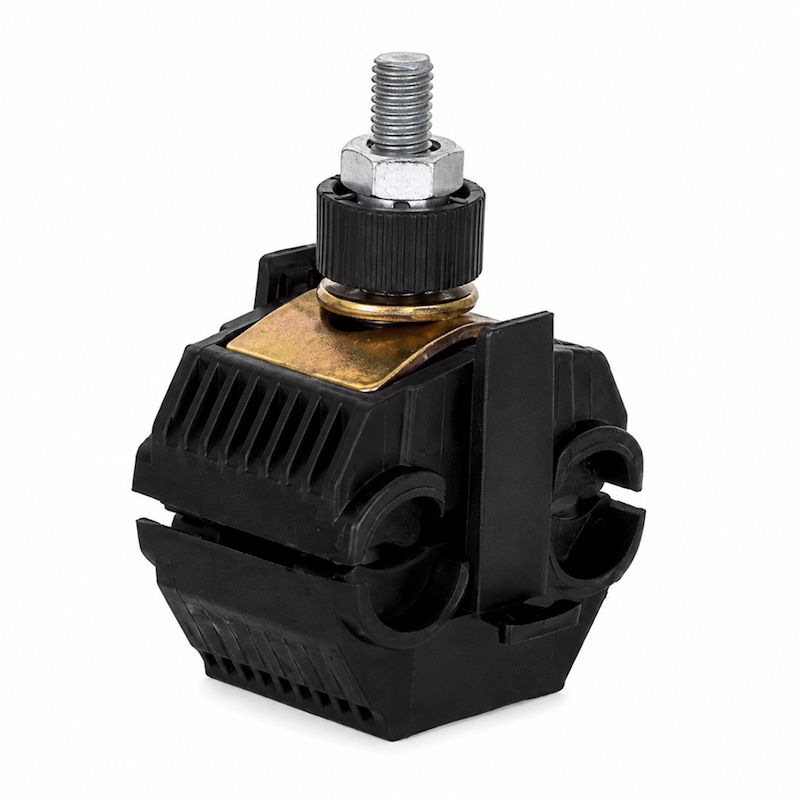

کانکتور انشعاب مشترکین IPC13 رهشاد الکتریک
کانکتور انشعاب مشترکین IPC13 یکی از تجهیزات کاربردی در شبکههای توزیع برق است که برای ایجاد انشعاب از کابل اصلی بدون نیاز به لخت کردن کامل هادی مورد استفاده قرار میگیرد. این کانکتور با طراحی مناسب برای اتصال کابلهای آلومینیومی و مسی، امکان ایجاد یک اتصال مطمئن و مکانیکی را در محل انشعاب فراهم میکند.
کانکتور IPC13 با استفاده از دندانههای هادی و مکانیزم فشاری، اتصال الکتریکی مناسبی بین کابل اصلی و کابل انشعابی ایجاد میکند. طراحی بدنه و اجزای آن نیز به گونهای است که برای استفاده در شبکههای برق و انشعابات الکتریکی گزینهای مناسب محسوب میشود.
موارد مصرف کانکتور IPC13
کانکتور انشعاب مشترکین IPC13 در پروژههای مختلف شبکه توزیع برق و اجرای انشعابات کاربرد دارد، از جمله:
ایجاد انشعاب از کابلهای اصلی شبکه توزیع برق
اتصال کابل مشترک به کابل اصلی
استفاده در شبکههای برق هوایی
مناسب برای کابلهای آلومینیومی و مسی
استفاده در عملیات توسعه و اصلاح شبکههای توزیع
اجرای انشعابات برق با سرعت و سهولت بیشتر
مشخصات فنی کانکتور IPC13
مشخصه | مقدار / توضیحات |
|---|---|
مدل | IPC13 |
نوع محصول | کانکتور انشعاب مشترکین |
سطح مقطع کابل اصلی | 16 تا 70 میلیمتر مربع |
سطح مقطع کابل انشعاب | 6 تا 35 میلیمتر مربع |
نوع هادی قابل اتصال | آلومینیوم – مس |
تحمل گشتاور پیچ | 14±1 نیوتنمتر |
نوع اتصال | انشعاب کابل از هادی اصلی |
کاربرد اصلی | شبکههای توزیع و انشعابات برق |
اجزا و ساختار IPC13
کانکتور IPC13 از چند بخش اصلی تشکیل شده است که هرکدام در ایجاد اتصال مطمئن نقش دارند:
جزء | توضیحات |
|---|---|
بدنه خارجی | ساختهشده از مواد پلیآمیدی تقویتشده و مقاوم در برابر شرایط محیطی |
فلز هادی | از نوع فلز آلیاژی دارای پوشش مناسب برای ایجاد اتصال الکتریکی |
واشر چنگک | دارای مقاومت مناسب در برابر اشعه ماوراءبنفش و شرایط جوی |
پیچ | فولاد با آبکاری گالوانیزه |
مهره و واشر | آلومینیوم آلیاژی با دو سر آچارخور |
روش نصب کانکتور انشعاب IPC13
برای نصب کانکتور IPC13 ابتدا مهره و واشرهای مربوط به کانکتور را از یکدیگر جدا کرده و کابل هادی اصلی را در محل مناسب قرار دهید. سپس سیم انشعاب را در بخش مربوط به انشعاب قرار داده و اجزای کانکتور را در جای خود نصب کنید.
در ادامه، مهرهها را به صورت یکنواخت محکم کنید تا اتصال مکانیکی و الکتریکی مناسب ایجاد شود. رعایت گشتاور مجاز 14±1 نیوتنمتر در زمان نصب اهمیت دارد تا اتصال به شکل صحیح انجام شود و از اعمال فشار بیش از حد به کابل یا کانکتور جلوگیری شود.
برای نصب و بهرهبرداری، رعایت دستورالعمل سازنده و الزامات ایمنی شبکه برق ضروری است.
مزایای کانکتور انشعاب مشترکین IPC13
یکی از مهمترین مزایای کانکتور IPC13، امکان ایجاد انشعاب از کابل اصلی با فرآیند نصب نسبتاً ساده و بدون نیاز به آمادهسازی پیچیده هادی است. همچنین استفاده از مواد مقاوم در ساخت بدنه و قطعات، آن را برای استفاده در محیطهای مختلف شبکه توزیع مناسب میکند.
مهمترین مزایا:
مناسب برای ایجاد انشعاب از کابل اصلی
قابلیت اتصال هادیهای آلومینیومی و مسی
مناسب برای کابلهای با سطح مقطع 16 تا 70 میلیمتر مربع در بخش اصلی
مناسب برای کابل انشعابی 6 تا 35 میلیمتر مربع
ساختار مقاوم در برابر شرایط محیطی
نصب و استفاده آسان
مناسب برای شبکههای توزیع برق و انشعابات مشترکین
طراحی مناسب برای ایجاد اتصال مکانیکی و الکتریکی مطمئن
تفاوت کانکتور IPC13 با اتصالهای سنتی
در روشهای سنتی ایجاد انشعاب، آمادهسازی کابل و اجرای اتصال میتواند زمانبر باشد و به ابزار و مراحل بیشتری نیاز داشته باشد. استفاده از کانکتور انشعاب IPC13، فرآیند ایجاد انشعاب را سادهتر کرده و امکان اتصال کابل انشعابی به هادی اصلی را با ساختار اختصاصی خود فراهم میکند.
به همین دلیل، کانکتور IPC13 میتواند در پروژههایی که سرعت اجرا، نظم کار و ایجاد اتصال مطمئن اهمیت دارد، انتخاب مناسبی باشد.
جمعبندی
کانکتور انشعاب مشترکین IPC13 یک کانکتور کاربردی برای ایجاد انشعاب در شبکههای توزیع برق است که امکان اتصال کابل اصلی با سطح مقطع 16 تا 70 میلیمتر مربع به کابل انشعابی 6 تا 35 میلیمتر مربع را فراهم میکند. پشتیبانی از هادیهای آلومینیومی و مسی، ساختار مقاوم و گشتاور نصب 14±1 نیوتنمتر از مشخصات مهم این مدل هستند.
