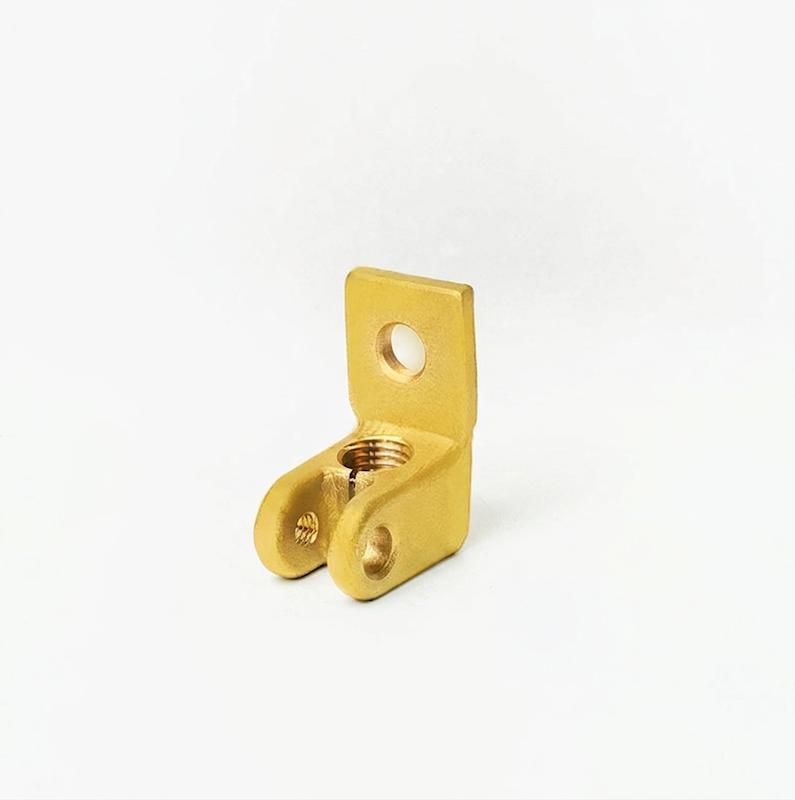

کفشک ترانسفورماتور DT630 سدید سازه پرشیا
کفشک DT630 یکی از قطعات پرکاربرد در صنعت برق و تجهیزات الکتریکی است که به دلیل ویژگی‌های منحصر به فرد خود، جایگاه ویژه‌ای در این حوزه دارد.
این محصول از جنس برنج ساخته شده است که به دلیل هدایت الکتریکی بالا و خواص مکانیکی مناسب، به عنوان یکی از بهترین مواد برای استفاده در ترانسفورماتورها و متعلقات برقی شناخته می‌شود.
این کفشک برای ترانس های 200 تا 400 kva که نیاز به افزایش قدرت دارند میباشد.
کفشک ترانسفورماتور یکی از قطعات اتصال در ترانسفورماتورهای توزیع است که روی بوشینگ ترانسفورماتور نصب می‌شود و امکان اتصال ایمن کابل یا هادی به میل بوشینگ را فراهم می‌کند. این قطعه می‌تواند برای اتصال هادی‌های ورودی در سمت فشار قوی و همچنین کابل‌ها و هادی‌های خروجی در سمت فشار ضعیف مورد استفاده قرار گیرد.
در ساختار ترانسفورماتور، بوشینگ وظیفه انتقال مسیر هادی از فضای داخلی ترانسفورماتور به بیرون را بر عهده دارد. میل یا راد هادی موجود در بوشینگ، امکان برقراری اتصال الکتریکی میان سیم‌پیچ‌های داخلی و شبکه برق را فراهم می‌کند. کفشک ترانس با ایجاد یک نقطه اتصال مطمئن روی این میل، اتصال کابل یا هادی شبکه به ترانسفورماتور را ساده‌تر و ایمن‌تر می‌کند.
استفاده از این قطعه در ترانسفورماتورهای توزیع تا ظرفیت ۸۰۰ کیلوولت آمپر رایج است.
ساختار و انواع کفشک ترانس

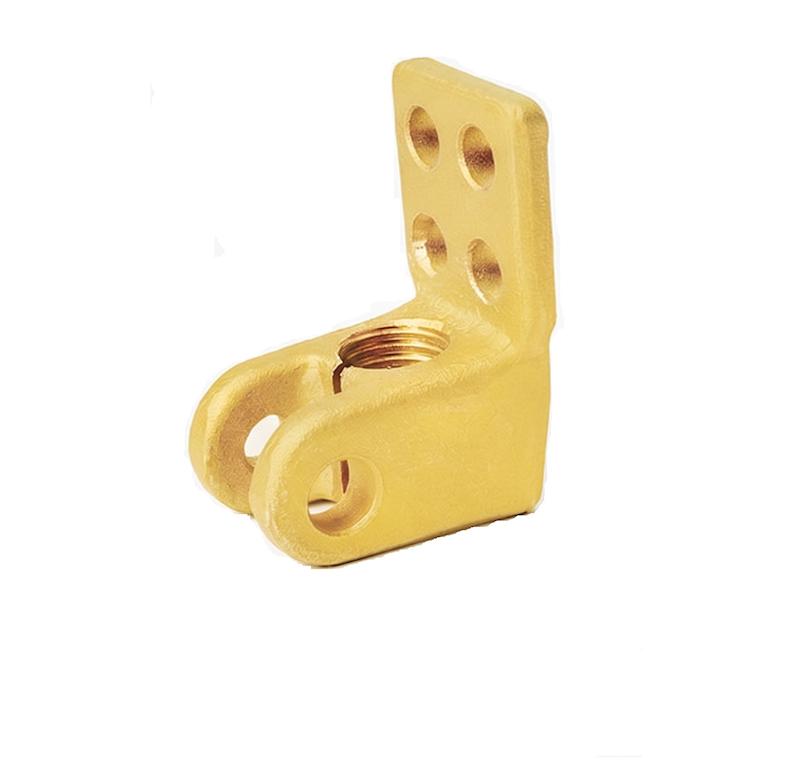

کفشک ترانسفورماتور معمولاً از دو بخش اصلی برای اتصال تشکیل می‌شود. یک طرف آن دارای ترمینال تخت برای اتصال کابل یا هادی بوده و طرف دیگر به صورت ترمینال لوله‌ای طراحی شده است تا روی راد یا میل بوشینگ قرار گیرد.
ترمینال تخت این قطعات بسته به نوع طراحی می‌تواند به صورت تک‌پیچه، دوپیچه یا چهارپیچه باشد. بخش مدور نیز معمولاً در مدل‌های تک‌پیچه یا چهارپیچه تولید می‌شود. انتخاب نوع کفشک به مشخصات بوشینگ، نوع هادی و نحوه اتصال مورد نیاز بستگی دارد.
جنس کفشک ترانسفورماتور
کفشک‌های مورد استفاده در ترانسفورماتورهای توزیع معمولاً از آلیاژ برنج ساخته می‌شوند. برنج آلیاژی از مس و روی است که در کنار استحکام مکانیکی مناسب، از رسانایی الکتریکی مطلوبی نیز برخوردار است و به همین دلیل در ساخت قطعات و اتصالات الکتریکی کاربرد گسترده‌ای دارد.
استفاده از این آلیاژ در ساخت کفشک، امکان ایجاد یک اتصال مکانیکی محکم و اتصال الکتریکی مناسب را فراهم می‌کند.
مزایای استفاده از کفشک ترانسفورماتور
یکی از مهم‌ترین دلایل استفاده از کفشک در ترانسفورماتورهای توزیع، محافظت از بوشینگ در برابر آسیب‌های ناشی از باز و بست مکرر کابل‌ها است.
در زمان سرویس، تعمیر یا جابه‌جایی ترانسفورماتور، کابل‌های ورودی و خروجی ممکن است چندین مرتبه باز و بسته شوند. استفاده از کفشک باعث می‌شود عملیات اتصال و جداسازی کابل در یک نقطه اتصال مناسب انجام شود و فشار و آسیب کمتری به بوشینگ وارد شود.
آسیب دیدن بوشینگ می‌تواند علاوه بر هزینه تعمیر یا تعویض، باعث خارج شدن ترانسفورماتور از مدار و افزایش زمان تعمیرات شود.
از طرف دیگر، اتصال پیچ و مهره‌ای کفشک در صورت نصب صحیح، اتصال مکانیکی محکمی ایجاد می‌کند و به کاهش احتمال ایجاد اتصال ضعیف، افزایش مقاومت محل اتصال، جرقه و تلفات ناشی از اتصالات نامناسب کمک می‌کند.
کاربردهای کفشک ترانسفورماتور
کفشک ترانسفورماتور در موارد زیر مورد استفاده قرار می‌گیرد:
اتصال کابل و هادی به بوشینگ ترانسفورماتور
اتصال هادی‌های ورودی و خروجی ترانسفورماتورهای توزیع
ایجاد اتصال مطمئن بین کابل و میل بوشینگ
استفاده در زمان نصب، سرویس و تعمیر ترانسفورماتور
کاهش آسیب به بوشینگ در هنگام باز و بست کابل‌ها
ایجاد اتصال مکانیکی و الکتریکی مناسب در ترانسفورماتورهای توزیع
مشخصات فنی کفشک ترانسفورماتور
مشخصه | توضیحات |
|---|---|
نوع محصول | کفشک ترانسفورماتور |
کاربرد | اتصال کابل و هادی به بوشینگ ترانسفورماتور |
محل نصب | میل یا راد بوشینگ |
شکل ترمینال اتصال | تخت و لوله‌ای |
تعداد پیچ ترمینال تخت | تک‌پیچه، دوپیچه یا چهارپیچه |
تعداد پیچ بخش مدور | معمولاً تک‌پیچه یا چهارپیچه |
جنس متداول | آلیاژ برنج |
کاربرد رایج | ترانسفورماتورهای توزیع تا ۸۰۰ kVA |
تجهیزات مرتبط
برای ایجاد یک اتصال کامل در بخش‌های ورودی و خروجی ترانسفورماتور، کفشک می‌تواند در کنار تجهیزات و قطعاتی مانند بوشینگ ترانسفورماتور، کابل برق، هادی و اتصالات مربوط به بوشینگ مورد استفاده قرار گیرد.
جمع‌بندی
کفشک ترانسفورماتور قطعه‌ای کاربردی برای ایجاد اتصال مطمئن بین کابل یا هادی و میل بوشینگ ترانسفورماتورهای توزیع است. طراحی دوطرفه این قطعه، امکان اتصال کابل از یک سمت و نصب روی راد بوشینگ از سمت دیگر را فراهم می‌کند. استفاده از آلیاژ برنج نیز ترکیبی از استحکام مکانیکی و رسانایی الکتریکی مناسب را برای این اتصال فراهم می‌سازد.
همچنین استفاده از کفشک می‌تواند در زمان سرویس و باز و بست کابل‌ها، از وارد شدن فشار و آسیب غیرضروری به بوشینگ جلوگیری کند
