ارت موقت 20 تا 33 کیلو ولت فشار متوسط پست اصفهان قوی سازه

تجهیزات ارت موقت 20 تا 33 کیلو ولت فشار متوسط

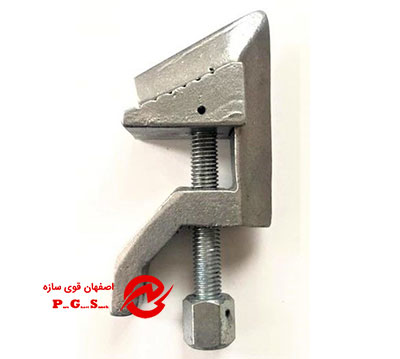

1- کلمپ خط :

عامل اتصال سیم هادی به سیم ارت (زمین) حفاظتی میباشد.

ولتاژ کاری : 20 الی 33 کیلو ولت
اندازه دهانه فک باز شو: 3 سانتیمتر
جنس : آلومینیوم
وزن : 340 گرم
تعداد کلمپ در جعبه : 3 عدد

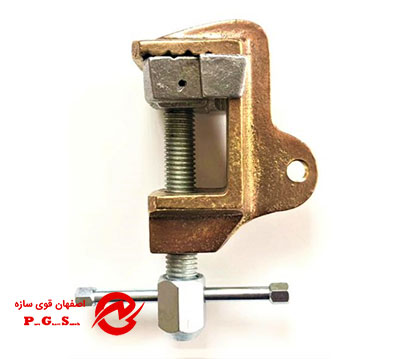

2-کلمپ زمین:

این کلمپ برنجی (برنز) جهت اتصال کابل ارت به نقطه اتصال زمین (Erath Point) میباشد.

جنس : برنجی (ریخته گری)
اندازه دهانه فک باز شو: 3 سانتیمتر
وزن : 360 گرم
تعداد کلمپ در جعبه : 1 عدد

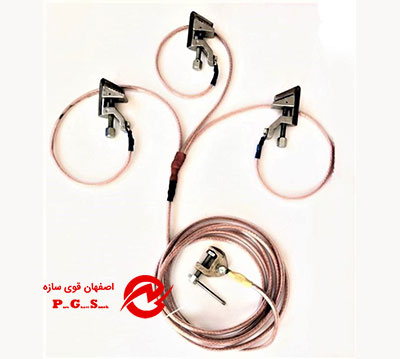

3-کابل هادی (Earth Cable):

واسط اتصال بین کلمپ ارت موقت و کلمپ خط میباشد.

جنس: مسی بافته شده خلوص : 99%
طول: 6.3 متر
سطح مقطع: 25 میلیمتر مربع برای 20 کیلو ولت سطح مقطع: 35 میلیمتر مربع برای 33 کیلو ولت
قطر عایق: 10میلیمتر
ضخامت عایق: 2 میلیمتر
جنس عایق: PVC الاستیک
تعداد کابل در جعبه : 1 ست

4- پرچ(Hot Stick) :

وسیله ای از جنس عایق ( ترکیب فایبر گلاس و رزین ) میباشدکه برای ایجاد اتصال ایمن کابل و کلمپ خط به هادی تحت تعمیرات  به کار میرود.

جنس: کامپوزیت
طول: 1.2 متر
تعداد تکه : 1 تکه
ضخامت عایق:  2.3 میلیمتر
قطر عایق: 34 میلیمتر
مشخصه اتصال انتهایی : 6 وجهی ، شماره 12
وزن: 600 گرم
تعداد در کاور : 1 عدد

5-جعبه محافظ:

برای حفاظت و حمل و نقل راحت تر تجهیزات ارت موقت و ابزار آلات ، همه آنها را در یک جعبه فولادی و یک کاور از جنس پلاستیک صنعتی ضد آب قرار میگیرند

جعبه محافظ
ابعاد: 36*28*13 سانتیمتر
جنس : فولادی
ضخامت : 1 میلیمتر
وزن : 2200 گرم
رنگ : صنعتی

کاور
جنس : پلاستیک صنعتی( ضد آب)
زیپ و دوخت : صنعتی
ابعاد: 130*15سانتیمتر
