ارت موقت فشارضعیف هوایی ۳۸۰ ولت تابلویی (پست) اصفهان قوی سازه

اجزای دستگاه ارت موقت فشار ضعیف اتصال زمین + دانلود کاتالوگ

1- پرش ( استیک) + کلمپ خط :

دستگیره چوب پرش عایقی از جنس (پلی اتیلن) میباشد و برای اتصال ایمن کلمپ خط به سیم تحت تعمیرات به کار میرود.

• جنس دستگیره : پلی اتیلن (PET)
  طول دستگیره:25 سانتی متر
  تعداد دستگیره: 5 عدد
  قطر عایق دستگیره : 25 میلی متر

• ولتاژ کاری کلمپ  : 220 الی 400 ولت
  اندازه دهانه فک باز شو کلمپ: 1.5 سانتی متر
  جنس کلمپ : آلومینیوم
  وزن کلمپ: 430 گرم

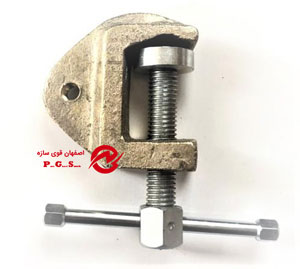

2-کلمپ اتصال زمین:

از این قطعه برنجی (برنز) جهت اتصال کابل هادی به نقطه اتصال زمین (میله ارت) استفاده میگردد.

• اندازه دهانه فک باز شو: 4 سانتی متر
  جنس : برنز (برنج)
  وزن : 380 گرم

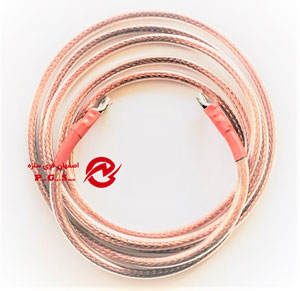

3-کابل هادی (Earth Cable):

واسط اتصال بین کلمپ ارت موقت و کلمپ خط میباشد.

• جنس: مسی بافته شده
  خلوص : 99%
  طول: 12 متر
  سطح مقطع: 25 میلی متر مربع
  قطر عایق: 10 میلیمتر
  جنس عایق: پی وی سی نرم

4- میله اتصال زمین:

قطعه ای از جنس فولاد آبکاری شده میباشد و برای اتصال ایمن سیم هادی به زمین به کار میرود.

• جنس: فولادی آبکاری شده
  طول: 40 سانتیمتر
  ضخامت: 14 میلیمتر

5-جعبه محافظ:

برای حفاظت و حمل و نقل راحت تر تجهیزات ارت موقت ، همه آنها را در یک جعبه فولادی قرار میگیرد.

• ابعاد: 13*28*36 سانتی متر
  جنس : فولادی
  ضخامت : 1 میلی متر
  رنگ : کوره ای
  وزن: 2200 گرم

ارت موقت فشارضعیف هوایی ۳۸۰ ولت به عنوان یک ابزار ضروری در سیستم‌های برق‌رسانی استفاده می‌شود. این سیستم به منظور ایجاد ایمنی بیشتر در برابر خطرات ناشی از نوسانات ولتاژ و اختلالات الکتریکی طراحی شده است. این نوع ارت به‌ویژه در شرایطی که نیاز به راه‌ اندازی سریع و ایمن سیستم‌های برق‌رسانی به‌ صورت موقت وجود دارد، کاربرد دارد.

از جمله ویژگی‌های مهم ارت موقت فشارضعیف هوایی ۳۸۰ ولت می‌توان به مقاومت بالای آن در برابر فشارهای الکتریکی، قابلیت نصب سریع و ساده، و طراحی مقاوم در برابر شرایط محیطی اشاره کرد. این نوع ارت معمولاً برای استفاده در شبکه‌های فشارضعیف که در محیط‌های باز و هوایی قرار دارند، مناسب است.
