منبع تغذیه 3.3 ولت 7 آمپر | RS-35-3.3 مین ول
مشخصه فنی | مقدار |
|---|---|
ولتاژ DC | ۳٫۳ ولت |
جریان نامی | ۷ آمپر |
بازه جریان | ۰ تا ۷ آمپر |
محدوده ولتاژ ورودی | ۸۸ تا ۲۶۴ ولت AC / ۱۲۵ تا ۳۷۳ ولت DC (تحمل Surge معادل ۳۰۰ ولت AC به مدت ۵ ثانیه بدون آسیب) |
توان نامی | ۲۳٫۱ وات |
دمای کاری | از °C۲۵- تا °C۷۰ (مطابق منحنی کاهش توان) |
دمای نگهداری / رطوبت | دما: °C۴۰- تا °C۸۵ / رطوبت: ۱۰٪ تا ۹۵٪ RH |
ریپل و نویز خروجی | ۸۰ میلیولت پیکتاپیک (mVp-p) |
بازه تنظیم ولتاژ خروجی | ۲٫۹ تا ۳٫۶ ولت |
تلرانس ولتاژ خروجی | ±۳٫۰٪ |
استاندارد تداخل الکترومغناطیسی (EMC Emission) | مطابق EN55022 (CISPR22) کلاس B و EN61000-3-2 ، EN61000-3 |
تنظیم خط (Line Regulation) | ±۰٫۵٪ |
تنظیم بار (Load Regulation) | ±۲٫۰٪ |
زمان نگهداری (Hold-up Time) | ۱۵ms در ۱۱۵VAC در بار کامل، ۸۰ms در ۲۳۰VAC |
رطوبت کاری | ۲۰٪ تا ۹۰٪ RH بدون میعان (Non-condensing) |
راندمان | ۷۶٫۵٪ |
محدوده فرکانس ورودی | ۴۷ تا ۶۳ هرتز |
جریان ورودی AC | ۰٫۵۵ آمپر در ۲۳۰VAC / ۰٫۸ آمپر در ۱۱۵VAC |
جریان هجومی (Inrush Current) | ۳۶ آمپر (راهاندازی سرد) در ۲۳۰VAC |
مقاومت عایقی | I/P-O/P، I/P-FG، O/P-FG: حداقل ۱۰۰ مگااهم در ۵۰۰VDC، دمای ۲۵°C و رطوبت ۷۰٪ RH |
استانداردهای ایمنی | دارای تأییدیه UL60950-1 و TÜV EN60950-1 |
جریان نشتی | ۲ میلیآمپر در ۲۴۰VAC |
محافظت اضافهبار (Overload) | ۱۱۰٪ تا ۱۵۰٪ توان نامی خروجی |
مقاومت در برابر ارتعاش | ۱۰ تا ۵۰۰ هرتز، ۵G، ۱۰ دقیقه در هر سیکل، بهمدت ۶۰ دقیقه در محورهای X، Y و Z |
محافظت اضافهولتاژ (Over Voltage Protection) | ۳٫۸ تا ۴٫۴۵ ولت |
ضریب دمایی | ±۰٫۰۳٪ بر درجه سانتیگراد (۰ تا ۵۰°C) |
زمان راهاندازی و افزایش ولتاژ (Set-up / Rise Time) | ۱۲۰۰ms / ۵۰ms در ۱۱۵VAC (بار کامل)، ۵۰۰ms / ۵۰ms در ۲۳۰VAC |
ولتاژ عایقی (With-stand Voltage) | I/P-FG: ۲kVAC / I/P-O/P: ۳kVAC / O/P-FG: ۰٫۵kVAC |
ایمنی در برابر تداخل الکترومغناطیسی (EMC Immunity) | مطابق EN61000-4-2,3,4,5,6,8,11 و EN61000-6-2 (EN50082-2)، سطح صنعتی سنگین، معیار A |
MTBF (میانگین زمان بین خرابیها) | ۲۴۹ هزار ساعت حداقل (MIL-HDBK-217F، ۲۵°C) |
ابعاد | ۹۹ × ۸۲ × ۳۶ میلیمتر (طول × عرض × ارتفاع) |
بستهبندی | وزن: ۰٫۳ کیلوگرم / ۴۵ عدد در هر کارتن / وزن کارتن: ۱۴ کیلوگرم / حجم: ۰٫۸۳ فوت مکعب |

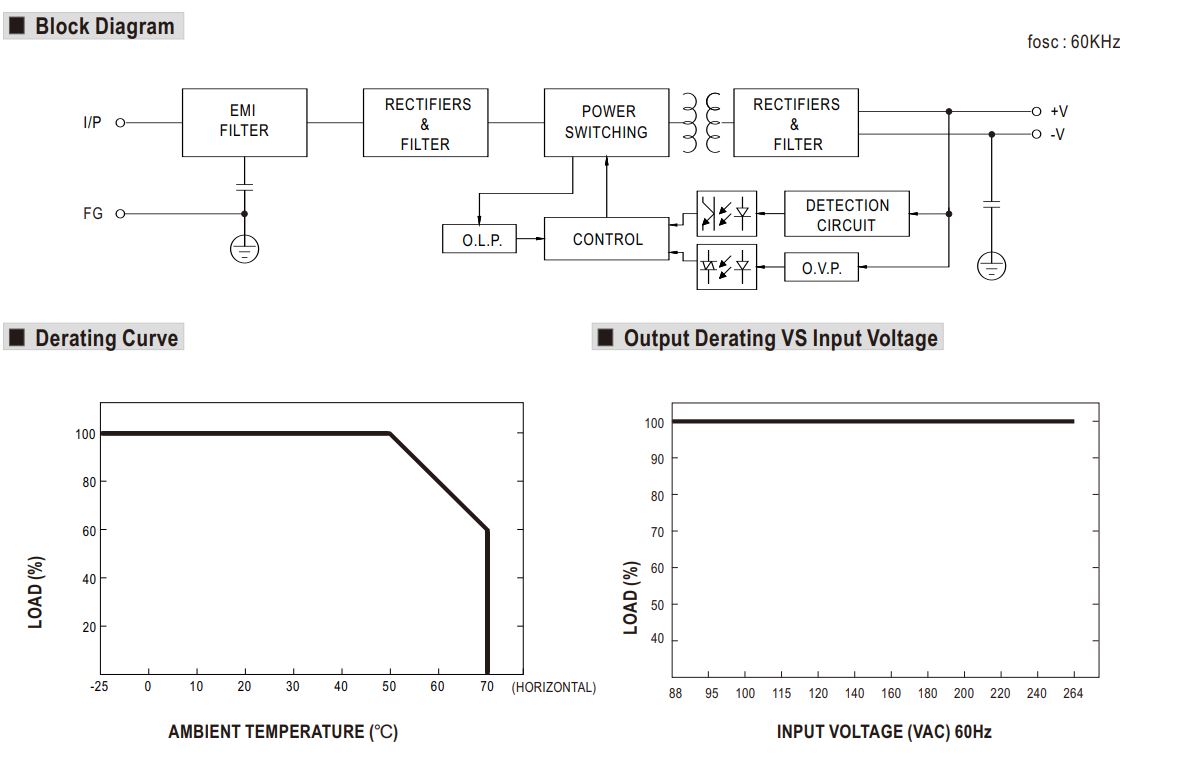

نقشه و ابعاد قطعه و بلوک دیاگرام مدار داخلی و نمودار عملکرد را در تصاویر زیر مشاهده می کنید.
