منبع تغذیه 48 ولت 0.8 آمپر | RS-35-48 مین ول
مشخصه فنی | مقدار |
|---|---|
ولتاژ DC | ۴۸ ولت |
جریان نامی | ۰٫۸ آمپر |
بازه جریان | ۰ تا ۰٫۸ آمپر |
محدوده ولتاژ ورودی | ۸۸ تا ۲۶۴ ولت AC / ۱۲۵ تا ۳۷۳ ولت DC (تحمل Surge معادل ۳۰۰ ولت AC به مدت ۵ ثانیه بدون آسیب) |
توان نامی | ۳۸٫۴ وات |
دمای کاری | از °C۲۵- تا °C۷۰ (مطابق منحنی کاهش توان Derating Curve) |
دمای نگهداری / رطوبت | دما: °C۴۰- تا °C۸۵ / رطوبت: ۱۰٪ تا ۹۵٪ RH |
ریپل و نویز خروجی | ۲۰۰ میلیولت پیکتاپیک (mVp-p) |
بازه تنظیم ولتاژ خروجی | ۴۲ تا ۵۴ ولت |
تلرانس ولتاژ خروجی | ±۱٫۰٪ |
استاندارد تداخل الکترومغناطیسی (EMC Emission) | مطابق EN55022 (CISPR22) کلاس B و EN61000-3-2 ، EN61000-3-3 |
تنظیم خط (Line Regulation) | ±۰٫۵٪ |
تنظیم بار (Load Regulation) | ±۰٫۵٪ |
زمان نگهداری (Hold-up Time) | ۱۵ میلیثانیه در ۱۱۵VAC (بار کامل)، ۸۰ میلیثانیه در ۲۳۰VAC |
رطوبت کاری | ۲۰٪ تا ۹۰٪ RH بدون میعان (Non-condensing) |
راندمان | ۸۸٫۵٪ |
محدوده فرکانس ورودی | ۴۷ تا ۶۳ هرتز |
جریان ورودی AC | ۰٫۵۵ آمپر در ۲۳۰VAC / ۰٫۸ آمپر در ۱۱۵VAC |
جریان هجومی (Inrush Current) | ۳۶ آمپر (راهاندازی سرد) در ۲۳۰VAC |
مقاومت عایقی | بین ورودی-خروجی، ورودی-ارت و خروجی-ارت: حداقل ۱۰۰ مگااهم در ۵۰۰VDC، دمای °C۲۵ و رطوبت ۷۰٪ |
استانداردهای ایمنی | دارای تأییدیه UL60950-1 و TÜV EN60950-1 |
جریان نشتی | حداکثر ۲ میلیآمپر در ۲۴۰VAC |
محافظت اضافهبار (Overload) | فعال شدن در ۱۱۰٪ تا ۱۵۰٪ توان نامی خروجی |
مقاومت در برابر ارتعاش | ۵G، فرکانس ۱۰ تا ۵۰۰ هرتز، مدت ۱۰ دقیقه در هر سیکل، به مدت ۶۰ دقیقه در محورهای X، Y و Z |
محافظت اضافهولتاژ (Over Voltage Protection) | ۵۵٫۲ تا ۶۴٫۸ ولت |
ضریب دمایی | ±۰٫۰۳٪ بر درجه سانتیگراد (در بازه ۰ تا ۵۰°C) |
زمان راهاندازی و افزایش ولتاژ (Setup / Rise Time) | ۱۲۰۰ms / ۵۰ms در ۱۱۵VAC (بار کامل)، ۵۰۰ms / ۵۰ms در ۲۳۰VAC |
ولتاژ عایقی (Withstand Voltage) | ورودی به ارت: ۲kVAC / ورودی به خروجی: ۳kVAC / خروجی به ارت: ۰٫۵kVAC |
ایمنی در برابر تداخل الکترومغناطیسی (EMC Immunity) | مطابق EN61000-4-2, -3, -4, -5, -6, -8, -11 و EN61000-6-2 (EN50082-2)، سطح صنعتی سنگین (Heavy Industrial Level)، معیار A |
MTBF (میانگین زمان بین خرابیها) | ۲۴۹٬۰۰۰ ساعت (استاندارد MIL-HDBK-217F، دمای ۲۵°C) |
ابعاد | ۹۹ × ۸۲ × ۳۶ میلیمتر (طول × عرض × ارتفاع) |
بستهبندی | وزن: ۰٫۳ کیلوگرم / ۴۵ عدد در هر کارتن / وزن کارتن: ۱۴ کیلوگرم / حجم: ۰٫۸۳ فوت مکعب |

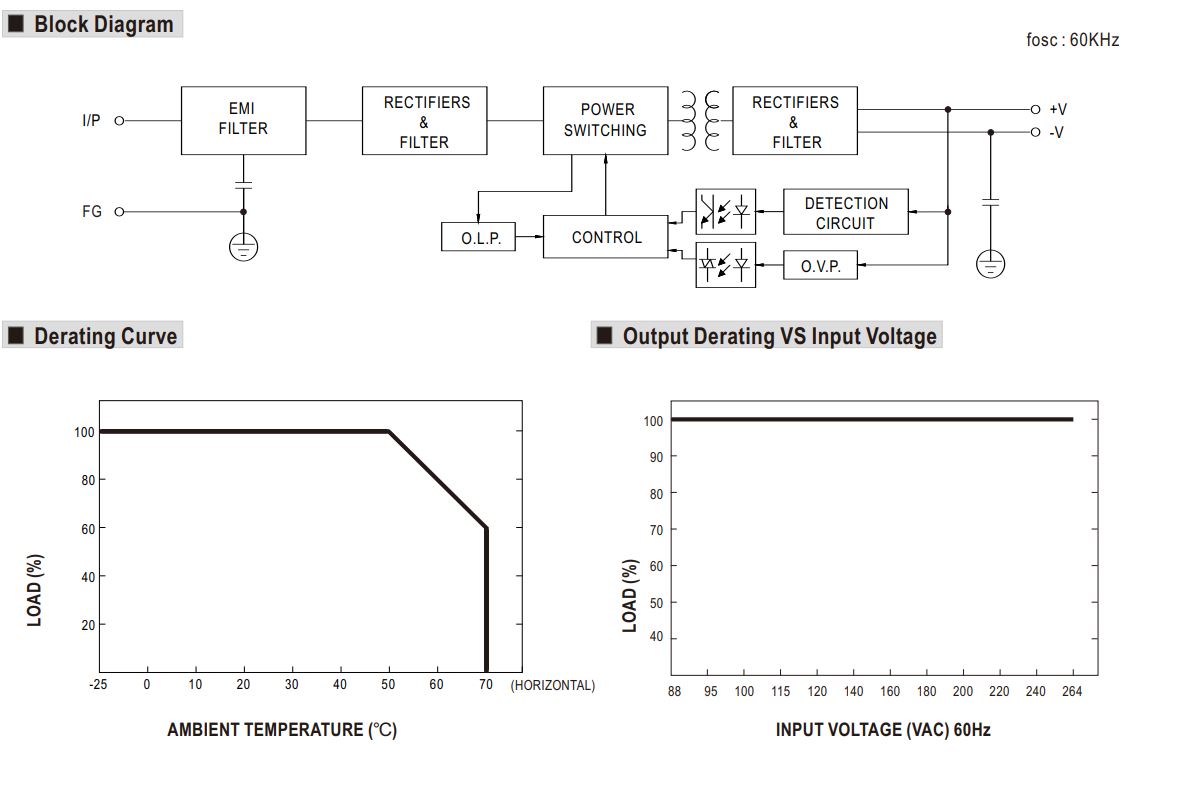

نقشه و ابعاد قطعه و بلوک دیاگرام مدار داخلی و نمودار عملکرد را در تصاویر زیر مشاهده می کنید.
