منبع تغذیه 5 ولت 16 آمپر | RS-100-5 مین ول
مشخصه فنی | مقدار |
|---|---|
ولتاژ DC | ۵ ولت |
جریان نامی | ۱۶ آمپر |
بازه جریان | ۰ تا ۱۶ آمپر |
محدوده ولتاژ ورودی | ۱۲۵ تا ۳۷۳ ولت DC (تحمل Surge معادل ۳۰۰ ولت AC به مدت ۵ ثانیه بدون آسیب)، ۸۸ تا ۲۶۴ ولت AC |
توان نامی | ۸۰ وات |
دمای کاری | از °C۲۵- تا °C۷۰ (مطابق منحنی کاهش توان) |
دمای نگهداری / رطوبت | دما: °C۴۰- تا °C۸۵ / رطوبت: ۱۰٪ تا ۹۵٪ RH |
ریپل و نویز خروجی | ۸۰ میلیولت پیکتاپیک (mVp-p) |
بازه تنظیم ولتاژ خروجی | ۴٫۷۵ تا ۵٫۵ ولت |
تلرانس ولتاژ خروجی | ±۲٫۰٪ |
استاندارد تداخل الکترومغناطیسی (EMC Emission) | مطابق EN55022 (CISPR22) کلاس B و EN61000-3-2 ، EN61000-3-3 |
تنظیم خط (Line Regulation) | ±۰٫۵٪ |
تنظیم بار (Load Regulation) | ±۱٫۰٪ |
زمان نگهداری (Hold-up Time) | ۱۰۰ms در ۲۳۰VAC، ۱۸ms در ۱۱۵VAC در بار کامل |
رطوبت کاری | ۲۰٪ تا ۹۰٪ RH بدون میعان (Non-condensing) |
راندمان | ۷۷٪ |
محدوده فرکانس ورودی | ۴۷ تا ۶۳ هرتز |
جریان ورودی AC | ۱٫۵ آمپر در ۲۳۰VAC / ۲٫۵ آمپر در ۱۱۵VAC |
جریان هجومی (Inrush Current) | ۴۰ آمپر (راهاندازی سرد) در ۲۳۰VAC |
مقاومت عایقی | I/P-O/P، I/P-FG، O/P-FG: حداقل ۱۰۰ مگااهم در ۵۰۰VDC، دمای ۲۵°C و رطوبت ۷۰٪ RH |
استانداردهای ایمنی | دارای تأییدیه UL60950-1 و TÜV EN60950-1 |
جریان نشتی | ۲ میلیآمپر در ۲۴۰VAC |
محافظت اضافهبار (Overload) | ۱۱۰٪ تا ۱۵۰٪ توان نامی خروجی |
مقاومت در برابر ارتعاش | ۱۰ تا ۵۰۰ هرتز، ۵G، ۱۰ دقیقه در هر سیکل، بهمدت ۶۰ دقیقه در محورهای X، Y و Z |
محافظت اضافهولتاژ (Over Voltage Protection) | ۵٫۷۵ تا ۶٫۷۵ ولت |
ضریب دمایی | ±۰٫۰۳٪ بر درجه سانتیگراد (۰ تا ۵۰°C) |
زمان راهاندازی و افزایش ولتاژ (Set-up / Rise Time) | ۱۲۰۰ms / ۳۰ms در ۱۱۵VAC (بار کامل)، ۵۰۰ms / ۲۰ms در ۲۳۰VAC |
ولتاژ عایقی (With-stand Voltage) | I/P-FG: ۲kVAC / I/P-O/P: ۳kVAC / O/P-FG: ۰٫۵kVAC |
ایمنی در برابر تداخل الکترومغناطیسی (EMC Immunity) | مطابق EN61000-4-2,3,4,5,6,8,11 و EN61000-6-2 (EN50082-2)، سطح صنعتی سنگین، معیار A |
MTBF (میانگین زمان بین خرابیها) | ۲۶۰٫۸ هزار ساعت حداقل (MIL-HDBK-217F، ۲۵°C) |
ابعاد | ۱۵۹ × ۹۷ × ۳۸ میلیمتر (طول × عرض × ارتفاع) |
بستهبندی | وزن: ۰٫۶ کیلوگرم / ۲۴ عدد در هر کارتن / وزن کارتن: ۱۵٫۴ کیلوگرم / حجم: ۰٫۷ فوت مکعب |

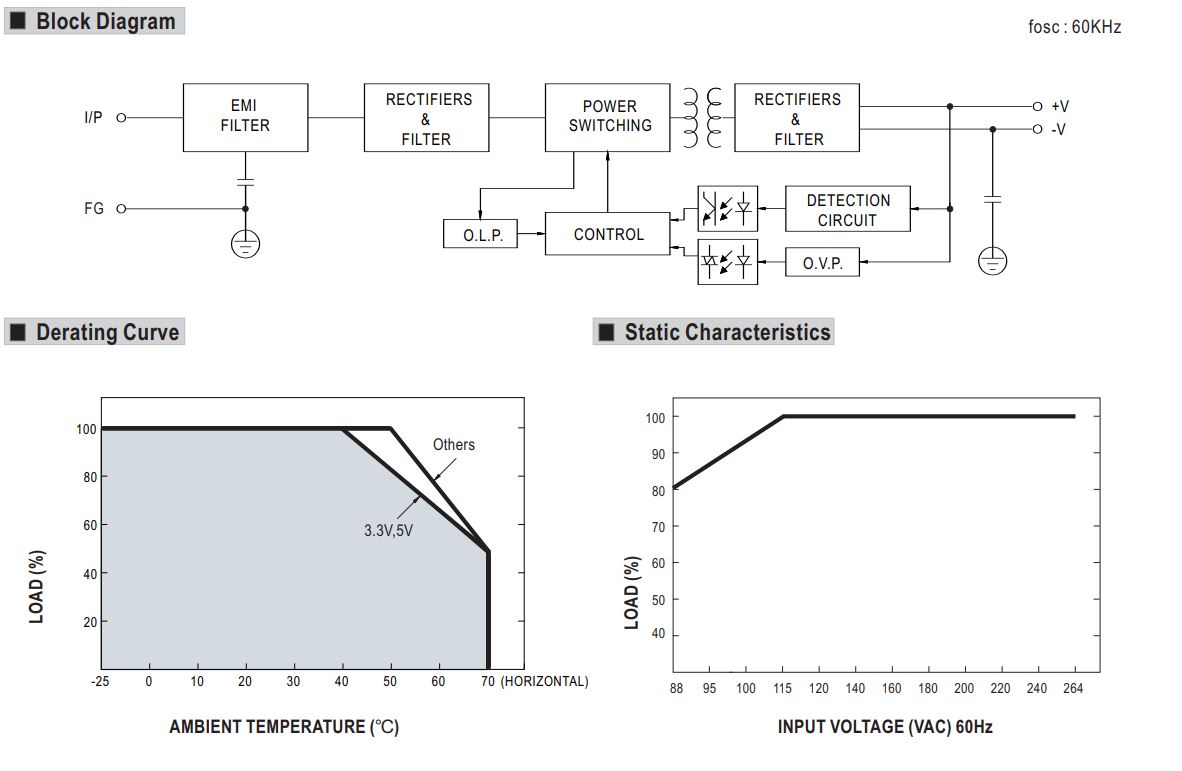

نقشه و ابعاد قطعه و بلوک دیاگرام مدار داخلی و نمودار عملکرد را در تصاویر زیر مشاهده می کنید.
