منبع تغذیه HEP-1000-24 یا شارژر متناسب باتری های 24 ولت مین ول

توضیحات

منبع تغذیه HEP-1000-24 ، یک پاور سوئیچینگ صنعتی AC / DC مین ول با خروجی 24 ولت 42 آمپر و توان 1000 وات با ویژگی های برجسته برای کار کردن تحت شرایط محیطی سخت بسیار مرطوب ،گرد و غبار آلود ، روغنی و دارای لرزش بالا است. این منبع تغذیه را می توان به عنوان شارژر باتری هم استفاده کرد در حالت شارژر ، خروجی حداکثر 28.8 ولت 35 آمپر و متناسب برای باتری های 24 ولت از 120 ~ 350 آمپر ساعت ( AH ) می باشد این منبع تغذیه مجهز به مدار PFC ، سیگنال های DC OK و REMOTE ON/OFF CONTROL و پروتکل PMBus و CANBus می باشد.

ویژگی های منبع تغذیه HEP-1000-24 :

• ورودی 90 ~ 305 ولت AC یا 250 ~ 431 ولت DC .

• دارای مدار PFC (اصلاح ضریب توان POWER FACTOR CORRECTION یا cos φ ) .

• بازدهی بالا تا 96 درصد .

• طراحی بدون فن ، خنک سازی با همرفت آزاد هوا .

• بدنه آلومینیومی و پر شده با چسب سیلیکون برای انتقال بهتر حرارت .

• مقاومت در برابر لرزش 10 G .

• دمای کاری از منفی 40 الی مثبت 70 درجه سانتیگراد .

• شارژر برای باتری های 24 ولت از 120 ~ 350 آمپر ساعت AH متناسب باتری های سربی اسیدی ( flooded , GEL and AGM ) و لیتیوم یون ( لیتیوم اهن ، لیتیوم منگنز ) .

• دارای نمودار شارژ پیش فرض 2 و 3 مرحله ای و منحنی قابل برنامه ریزی یا قابل پروگرام منبع تغذیه HEP-1000-24 .

• دارای پروتکل PMBus / پروتکل اختیاری CANBus .

• ولتاژ خروجی و جریان قابل برنامه ریزی .

• حفاظت : اتصال کوتاه / اضافه بار / ولتاژ بیش از حد / دمای بیش از حد منبع تغذیه HEP-1000-24 .

• کنترل on / off از راه دور .

• دارای سیگنال DC OK برای باخبری از وضعیت دستگاه .

• نشانگر LED .

• نوع سیم کشی اختیاری با درجه بندی IP67 .

• استاندارد UL/EN62368-1 ، EMC : EN 55032/55024 .

• 6 سال گارانتی و 10 سال خدمات پس از فروش مین ول MEANWELL MW در سرتاسر ایران .

کاربرد های منبع تغذیه HEP-1000-24 :

 ماشین آلات اتوماسیون صنعتی ، سیستم کنترل صنعتی ، تجهیزات مکانیکی و الکتریکی ، دستگاه ها ، تجهیزات یا دستگاه های الکترونیکی ، لوازم خانگی .

*به طور پیش فرض ، HEP-1000 در حالت منبع تغذیه کار می کند و می توان آن را توسط PMBus ، CANBus یا SBP-001 به حالت شارژر پیکربندی کرد.

*به طور پیش فرض کارخانه ، این شارژر منحنی پیش فرض را انجام می دهد که می تواند از طریق PMBus و CANBus برنامه ریزی شود.

*برای مطابقت با پارامترهای منحنی شارژ ، SBP-001 ، برنامه نویس هوشمند شارژ باتری که توسط MEAN WELL طراحی شده و یک رایانه شخصی مورد نیاز است .

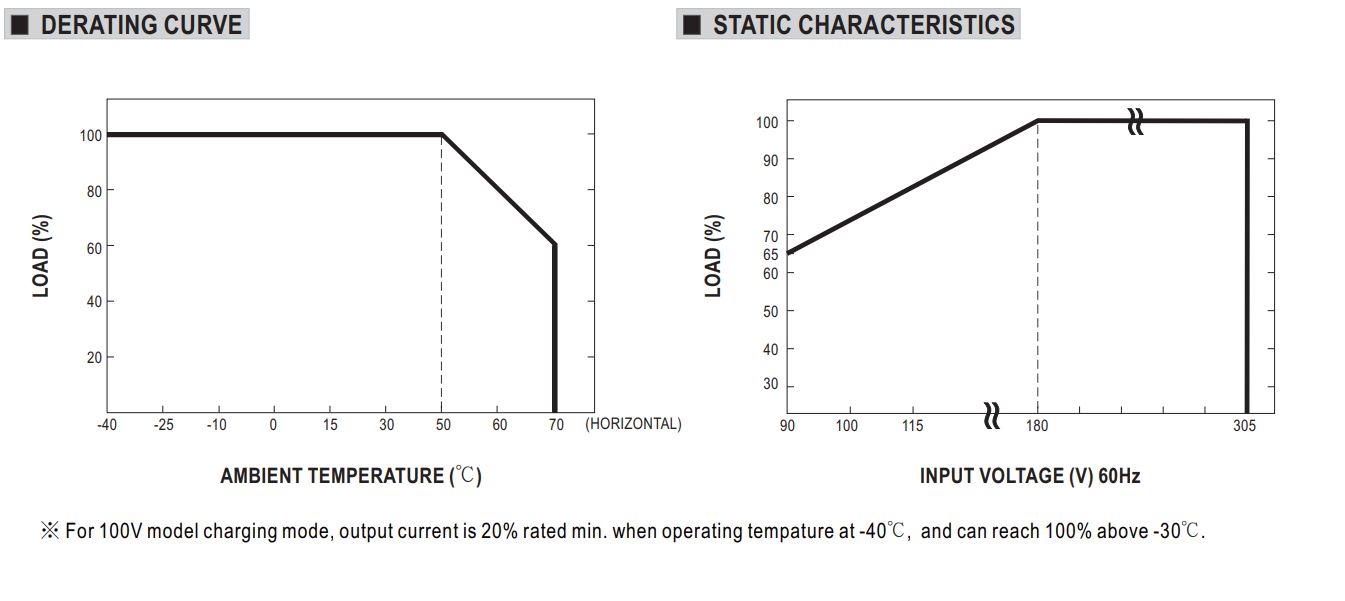

بلوک دیاگرام مدار داخلی و نمودار عملکرد را در تصاویر زیر مشاهده می کنید.
