منبع تغذیه سوئیچینگ چهار خروجی(5، 12، -12، 24 ولت) 124 وات | RQ-125D مین ول
منبع تغذیه RQ-125D ، یک پاور سوئیچینگ چهار خروجی با توان 124 وات ساخت شرکت مین ول است
توضیحات
منبع تغذیه RQ-125D ، یک پاور سوئیچینگ چهار خروجی با توان 124 وات ساخت شرکت مین ول است . خروجی کانال اول 5 ولت تا 12 آمپر و کانال دوم 12 ولت تا 4 آمپر و کانال سوم 24 ولت تا 2.5 آمپر و کانال چهارم منفی 12 ولت تا 1 آمپر ; مجموع توان ها نباید بیشتر از 124 وات باشد .
منبع تغذیه MEANWELL RQ-125D در کانال اول خود دارای ویژگی Minimum Load Requirement است . به این معنی که برای تثبیت ولتاژ خروجی در پاور ساپلای یا پاور سوئیچینگ باید حداقل 0.5 آمپر از کانال اول تغذیه بار گیری شود . در صورتیکه Load مصرفی کمتر از 2 آمپر است می بایست از مقاومت 10 وات برای این امر استفاده کرد.
ویژگی های منبع تغذیه RQ-125D پاور ساپلای چهار خروجی :
برق ورودی یونیورسال ( 88 الی 264 ولت AC ، یا 125 تا 373 ولت DC )
خروجی کانال اول 5 ولت تا 12 آمپر و کانال دوم 12 ولت تا 4 آمپر و کانال سوم 24 ولت تا 2.5 آمپر و کانال چهارم منفی 12 ولت تا 1 آمپر ; مجموع توان ها نباید بیشتر از 124 وات باشد
حفاظت های متنوع در برابر اتصال کوتاه ، اضافه بار و اضافه ولتاژ در خروجی پاور سوئیچینگ
سیستم خنک سازی با همرفت هوای آزاد
LED سبز رنگ جهت نمایش وضعیت پاور ساپلای
دمای کارکرد از منفی 40 تا مثبت 85 درجه سلسیوس
تمامی خازن های استفاده شده با استانداردهای بالا و تحمل دمایی 105 درجه سانتیگراد انتخاب شده اند
تحمل سرج شبکه AC تا 300 ولت به مدت پنج ثانیه
تحمل لرزش تا 5G
قابل اعتماد در صد در صد توان نامی 124 وات
بازده بالا ، عمر طولانی بیش از 265 هزار ساعت
ابعاد ( L W H ) برحسب میلی متر 199 98 38
مشخصه فنی | مقدار |
|---|---|
ولتاژ DC | -۱۲، ۱۲، ۲۴، ۵ ولت / CH1: 5V، CH2: 12V، CH3: 24V، CH4: -12V |
جریان نامی | CH1: ۸ آمپر / CH2: ۲٫۵ آمپر / CH3: ۲ آمپر / CH4: ۰٫۵ آمپر |
بازه جریان | CH1: ۲ تا ۱۲ آمپر / CH2: ۰٫۵ تا ۴ آمپر / CH3: ۰٫۱ تا ۲٫۵ آمپر / CH4: ۰ تا ۱ آمپر |
محدوده ولتاژ ورودی | ۸۸ تا ۱۳۲ ولت AC / ۱۷۶ تا ۲۶۴ ولت AC (انتخاب با سوئیچ) / ۲۴۸ تا ۳۷۳ ولت DC (تحمل Surge معادل ۳۰۰ ولت AC به مدت ۵ ثانیه بدون آسیب) |
توان نامی | ۱۲۴ وات |
دمای کاری | از °C۲۵- تا °C۷۰ (مطابق منحنی کاهش توان) |
دمای نگهداری / رطوبت | دما: °C۴۰- تا °C۸۵ / رطوبت: ۱۰٪ تا ۹۵٪ RH |
ریپل و نویز خروجی | CH1: ۸۰ mVp-p / CH2: ۱۲۰ mVp-p / CH3: ۱۵۰ mVp-p / CH4: ۸۰ mVp-p |
بازه تنظیم ولتاژ خروجی | CH1: ۴٫۷۵ تا ۵٫۵ ولت |
تلرانس ولتاژ خروجی | CH1: ±۲٫۰٪ / CH2: +۸٪، -۳٪ / CH3: ±۸٫۰٪ / CH4: ±۵٫۰٪ |
استاندارد تداخل الکترومغناطیسی (EMC Emission) | مطابق EN55022 (CISPR22) کلاس B و EN61000-3-2,-3 |
تنظیم خط (Line Regulation) | CH1: ±۰٫۵٪ / CH2: ±۱٫۰٪ / CH3: ±۱٫۰٪ / CH4: ±۱٫۰٪ |
تنظیم بار (Load Regulation) | CH1: ±۱٫۰٪ / CH2: ±۳٫۰٪ / CH3: ±۵٫۰٪ / CH4: ±۲٫۰٪ |
زمان نگهداری (Hold-up Time) | ۲۵ms در ۲۳۰VAC، ۳۰ms در ۱۱۵VAC در بار کامل |
رطوبت کاری | ۲۰٪ تا ۹۰٪ RH بدون میعان (Non-condensing) |
راندمان | ۸۲٪ |
محدوده فرکانس ورودی | ۴۷ تا ۶۳ هرتز |
جریان ورودی AC | ۳ آمپر در ۱۱۵VAC / ۲ آمپر در ۲۳۰VAC |
جریان هجومی (Inrush Current) | ۴۰ آمپر (راهاندازی سرد) در ۲۳۰VAC |
مقاومت عایقی | I/P-O/P، I/P-FG، O/P-FG: ۱۰۰ مگااهم / ۵۰۰VDC / ۲۵°C / ۷۰٪ RH |
استانداردهای ایمنی | دارای تأییدیه UL60950-1 و TUV EN60950-1 |
جریان نشتی | ۲ میلیآمپر در ۲۴۰VAC |
محافظت اضافهبار (Overload) | ۱۱۰٪ تا ۱۵۰٪ توان نامی خروجی |
مقاومت در برابر ارتعاش | ۱۰ تا ۵۰۰ هرتز، ۵G، ۱۰ دقیقه در هر سیکل، بهمدت ۶۰ دقیقه در محورهای X، Y و Z |
محافظت اضافهولتاژ (Over Voltage Protection) | CH1: ۵٫۷۵ تا ۶٫۷۵ ولت |
ضریب دمایی | ±۰٫۰۳٪ بر درجه سانتیگراد (۰ تا ۵۰°C) روی خروجی +5V |
زمان راهاندازی و افزایش ولتاژ (Set-up / Rise Time) | ۵۰۰ms / ۲۰ms در ۲۳۰VAC، ۱۲۰۰ms / ۳۰ms در ۱۱۵VAC در بار کامل |
ولتاژ عایقی (With-stand Voltage) | I/P-O/P: ۳kVAC / I/P-FG: ۱٫۵kVAC / O/P-FG: ۰٫۵kVAC |
ایمنی در برابر تداخل الکترومغناطیسی (EMC Immunity) | مطابق EN61000-4-2,3,4,5,6,8,11 و EN61000-6-2 (EN50082-2)، سطح صنعتی سنگین، معیار A |
MTBF (میانگین زمان بین خرابیها) | ۲۰۳٫۱ هزار ساعت حداقل (MIL-HDBK-217F، ۲۵°C) |
ابعاد | ۱۹۹ × ۹۸ × ۳۸ میلیمتر (طول × عرض × ارتفاع) |
بستهبندی | وزن: ۰٫۷ کیلوگرم / ۲۰ عدد در هر کارتن / وزن کارتن: ۱۴ کیلوگرم / حجم: ۰٫۸ فوت مکعب |

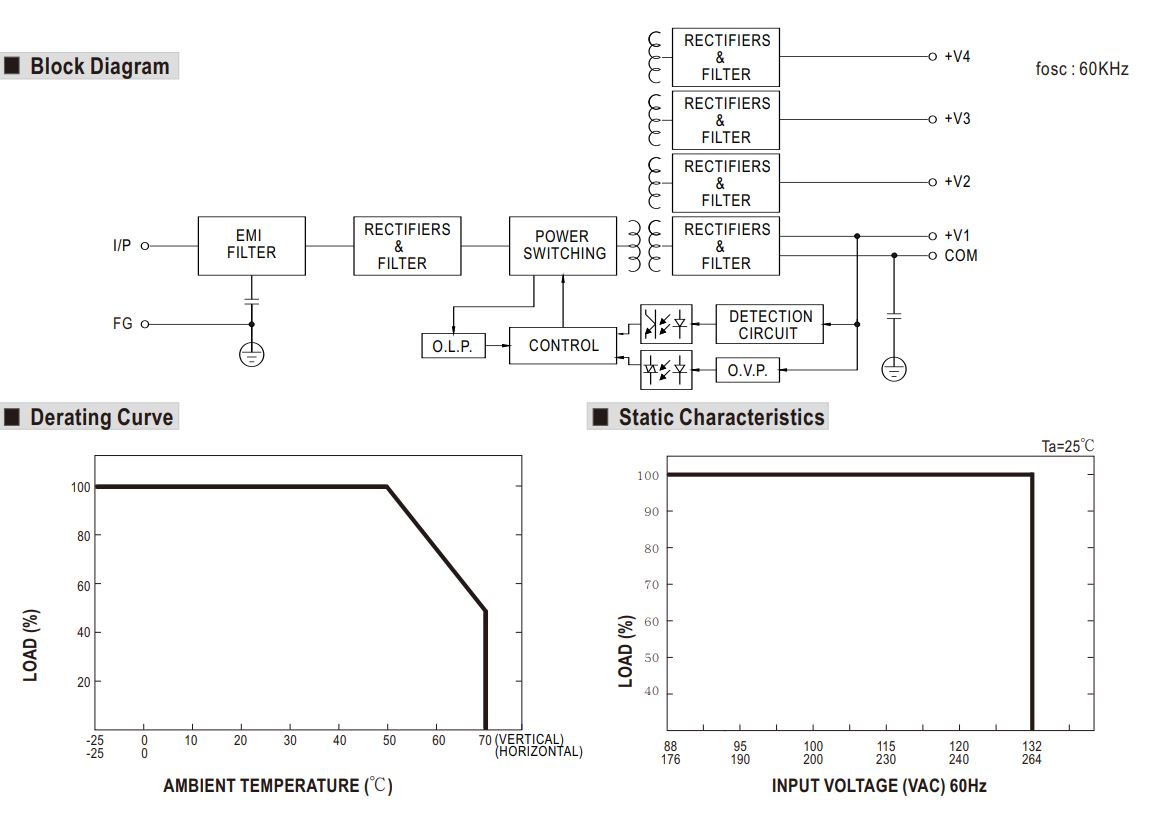

نقشه و ابعاد قطعه و بلوک دیاگرام مدار داخلی و نمودار عملکرد را در تصاویر زیر مشاهده می کنید.
