منبع تغذیه RQ-50D ، یک پاور سوئیچینگ چهار خروجی با توان 53.4 وات ساخت شرکت مین ول است
توضیحات
منبع تغذیه RQ-50D ، یک پاور سوئیچینگ چهار خروجی با توان 53.4 وات ساخت شرکت مین ول است ; خروجی کانال اول 5 ولت تا 6 آمپر و کانال دوم 12 ولت تا 1.5 آمپر و کانال سوم 24 ولت تا 1 آمپر و کانال چهارم منفی 12 ولت تا 1 آمپر ; مجموع توان ها نباید بیشتر از 53.4 وات باشد .
منبع تغذیه MEANWELL RQ-50D در کانال اول خود دارای ویژگی Minimum Load Requirement است . به این معنی که برای تثبیت ولتاژ خروجی در پاور ساپلای یا پاور سوئیچینگ باید حداقل 0.5 آمپر از کانال اول تغذیه بار گیری شود . در صورتیکه Load مصرفی کمتر از 2 آمپر است می بایست از مقاومت 2 وات برای این امر استفاده کرد.
ویژگی های منبع تغذیه RQ-50D پاور ساپلای چهار خروجی :
برق ورودی یونیورسال ( 88 الی 264 ولت AC ، یا 125 تا 373 ولت DC )
خروجی کانال اول 5 ولت تا 6 آمپر و کانال دوم 12 ولت تا 1.5 آمپر و کانال سوم 24 ولت تا 1 آمپر و کانال چهارم منفی 12 ولت تا 1 آمپر ; مجموع توان ها نباید بیشتر از 53.4 وات باشد
حفاظت های متنوع در برابر اتصال کوتاه ، اضافه بار و اضافه ولتاژ در خروجی پاور سوئیچینگ
سیستم خنک سازی با همرفت هوای آزاد
LED سبز رنگ جهت نمایش وضعیت پاور ساپلای
دمای کارکرد از منفی 40 تا مثبت 85 درجه سلسیوس
تمامی خازن های استفاده شده با استانداردهای بالا و تحمل دمایی 105 درجه سانتیگراد انتخاب شده اند
تحمل سرج شبکه AC تا 300 ولت به مدت پنج ثانیه
تحمل لرزش تا 5G
قابل اعتماد در صد در صد توان نامی 53.4 وات
بازده بالا ، عمر طولانی بیش از 265 هزار ساعت
ابعاد ( L W H ) برحسب میلی متر 99 97 36
مشخصه فنی | مقدار |
|---|---|
ولتاژ DC | -۵، ۱۲، ۲۴، ۵ ولت / CH1: ۵V، CH2: ۱۲V، CH3: ۲۴V، CH4: -۱۲V |
جریان نامی | CH1: ۳A / CH2: ۰.۹A / CH3: ۰.۹A / CH4: ۰.۵A |
بازه جریان | CH1: ۰.۵ تا ۶A / CH2: ۰.۲ تا ۱.۵A / CH3: ۰.۱ تا ۱A / CH4: ۰ تا ۱A |
محدوده ولتاژ ورودی | ۸۸ تا ۲۶۴VAC / ۱۲۵ تا ۳۷۳VDC (تحمل Surge معادل ۳۰۰VAC به مدت ۵ ثانیه بدون آسیب) |
توان نامی | ۵۳.۴ وات |
دمای کاری | از °C۲۵- تا °C۷۰+ (مطابق "Derating Curve") |
دمای نگهداری / رطوبت | دما: °C۴۰- تا °C۸۵+ / رطوبت: ۱۰٪ تا ۹۵٪ RH |
ریپل و نویز خروجی | CH1: ۸۰mVp-p / CH2: ۱۲۰mVp-p / CH3: ۱۸۰mVp-p / CH4: ۸۰mVp-p |
بازه تنظیم ولتاژ خروجی | CH1: ۴.۷۵ تا ۵.۵V |
تلرانس ولتاژ خروجی | CH1: ±۲.۰٪ / CH2: ±۶.۰٪ / CH3: +۷٪، -۵٪ / CH4: ±۳.۰٪ |
استاندارد تداخل الکترومغناطیسی (EMC Emission) | مطابق EN55022 (CISPR22) Class B و EN61000-3-2,-3 |
تنظیم خط (Line Regulation) | CH1: ±۰.۵٪ / CH2: ±۱.۵٪ / CH3: ±۲.۰٪ / CH4: ±۰.۵٪ |
تنظیم بار (Load Regulation) | CH1: ±۰.۵٪ / CH2: ±۳.۰٪ / CH3: ±۳.۰٪ / CH4: ±۱.۰٪ |
زمان نگهداری (Hold-up Time) | ۶۰ms در ۲۳۰VAC، ۱۰ms در ۱۱۵VAC در بار کامل |
رطوبت کاری | ۲۰٪ تا ۹۰٪ RH بدون میعان |
راندمان | ۷۹٪ |
محدوده فرکانس ورودی | ۴۷ تا ۶۳Hz |
جریان ورودی AC | ۱.۳A در ۱۱۵VAC / ۰.۸A در ۲۳۰VAC |
جریان هجومی (Inrush Current) | ۳۶A در ۲۳۰VAC (Cold Start) |
مقاومت عایقی | I/P-O/P، I/P-FG، O/P-FG: ۱۰۰MΩ / ۵۰۰VDC / ۲۵°C / ۷۰٪ RH |
استانداردهای ایمنی | UL60950-1، TUV EN60950-1 تایید شده |
جریان نشتی | ۲mA در ۲۴۰VAC |
محافظت اضافهبار (Overload) | ۱۱۰٪ تا ۱۵۰٪ توان نامی خروجی |
مقاومت در برابر ارتعاش | ۱۰ تا ۵۰۰Hz، ۵G، ۱۰ دقیقه در هر سیکل، بهمدت ۶۰ دقیقه در محورهای X، Y و Z |
محافظت اضافهولتاژ (Over Voltage Protection) | CH1: ۵.۷۵ تا ۶.۷۵V |
ضریب دمایی | ±۰.۰۳٪/°C (۰ تا ۵۰°C) روی خروجی +۵V |
زمان راهاندازی و افزایش ولتاژ (Set-up / Rise Time) | ۵۰۰ms / ۲۰ms در ۲۳۰VAC، ۱۲۰۰ms / ۳۰ms در ۱۱۵VAC در بار کامل |
ولتاژ عایقی (With-stand Voltage) | I/P-O/P: ۳KVAC / I/P-FG: ۱.۵KVAC / O/P-FG: ۰.۵KVAC |
ایمنی در برابر تداخل الکترومغناطیسی (EMC Immunity) | مطابق EN61000-4-2,3,4,5,6,8,11 و EN61000-6-2 (EN50082-2)، سطح صنعتی سنگین، معیار A |
MTBF (میانگین زمان بین خرابیها) | ۱۶۲.۹Khrs حداقل (MIL-HDBK-217F، ۲۵°C) |
ابعاد | ۹۹ × ۹۷ × ۳۶ میلیمتر (طول × عرض × ارتفاع) |
بستهبندی | وزن: ۰.۴۱ کیلوگرم / ۴۵ عدد در هر کارتن / وزن کارتن: ۱۹.۵ کیلوگرم / حجم: ۰.۹ فوت مکعب |

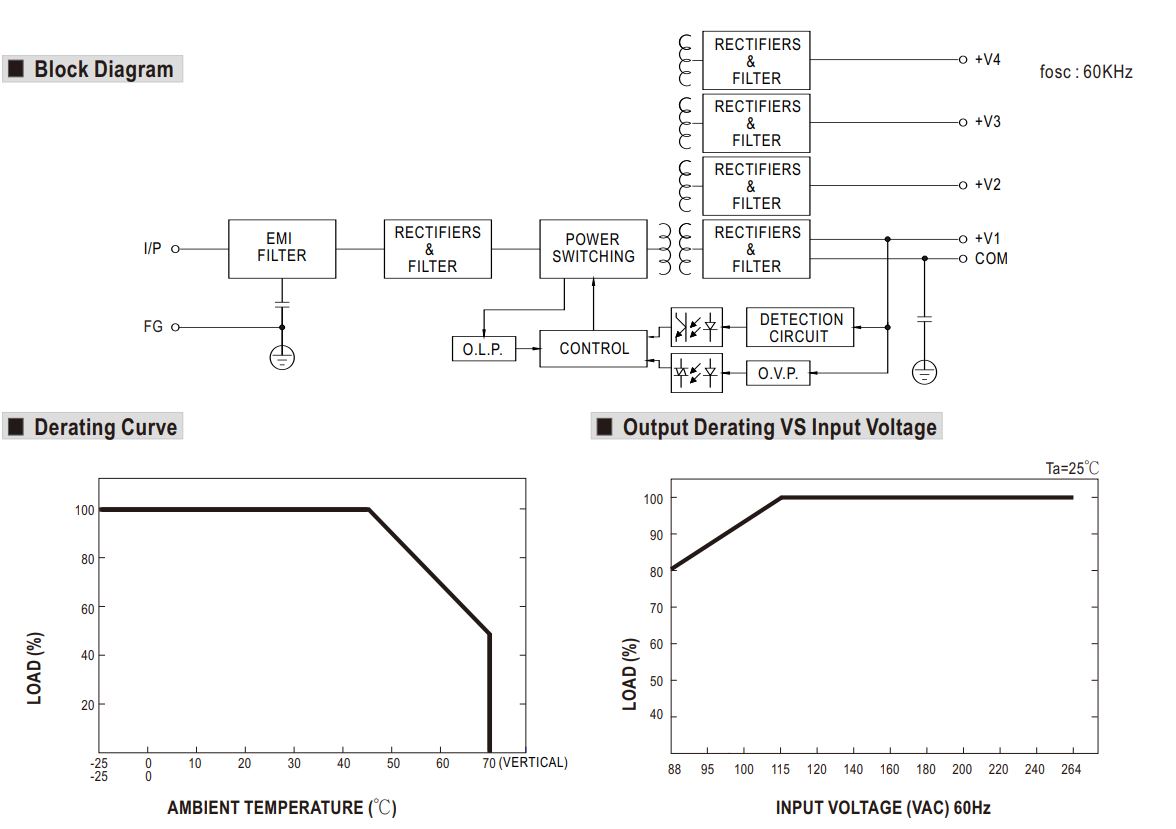

نقشه و ابعاد قطعه و بلوک دیاگرام مدار داخلی و نمودار عملکرد را در تصاویر زیر مشاهده می کنید.
