منبع تغذیه پاورسوئیچنگ 3.3 ولت 10 آمپر| RS-50-3.3 مین ول
ورودی : 88 ~ 264 ولت AC یا 125~373 ولت DC
خروجی : 3.3 ولت 10 آمپر، مجموع 33 وات (قابلیت تغییر ولتاژ در بازه 3 ~ 3.6 ولت DC)
منبع تغذیه کلاس اقتصادی مین ول با قیمت مناسب در دسته کف خواب ها
حفاظت ها : اضافه بار / افزایش ولتاژ / اتصال کوتاه / سرج برق ورودی AC
توضیحات
منبع تغذیه RS-50-15، یک پاورسوئیچنگ صنعتی کلاس اقتصادی 15 ولت و جریان 3.4 آمپر، از برند مین ول MEANWELL است. خانواده RS-50 در رده پاورسویئچینگ های اقتصادی مین ول قرار میگیرد و با قیمت مناسب تر و با کیفیت بالای مین ول در بازار عرضه میشود.
!! این منبع تغذیه درحال حاظر از خط تولید مین ول خارج شده و منبع تغذیه LRS-50-15 با مشخصات بهتر جایگزین آن میباشد.
ویژگی های منبع تغذیه مدل RS-50-15 پاور سوئیچنگ 15 ولت 3.4 آمپر مین ول :
ورودی AC یونیورسال از 88~264 VAC و 125~373 VDC .
تحمل سرج شبکه 300 ولت AC به مدت 5 ثانبه .
مصرف مدار داخلی تغذیه در حالت بی باری کم تر از 0.5 وات
بازه دمایی وسیع کاری : از ℃25- الی ℃70+ .
حفاظت در برابر اتصال کوتاه، حفاظت در برابر اضافه بار ( جریان کشی بالا ) ، حفاظت در برابر اضافه ولتاژ در خروجی .
بدون سر و صدا و بی نیاز از فن
تحمل کار با لرزش تا 5G
بازده 83 درصدی و طول عمر زیاد و اطمینان بالا و قیمت مناسب .
ارائه 100% توان نامی به صورت دائمی .
ابعاد 99*97*36 میلی متر .
سه سال گارانتی و ده سال خدمات پس از فروش MEANWELL در سرتاسر ایران .
مصارف منبع تغذیه سوئیچینگ RS-50-15 :
صنایع نور و روشنایی ، تغذیه بردهای صنعتی ، ماشین های صنعتی ، سیستم های کنترل ، تمامی تجهیزات الکتریکی و مکانیکی، وسایل خانگی ، اتوماسیون خانگی ماشین های اداری .
حفاظت ها
اضافه بار :
در بازه 110 الی 150 درصد حداکثر توان دستگاه دستگاه وارد مد حفاظتی سکسه (Hiccup mode) میشود. بعد از کاهش بار به صورت خودکار به شرایط عادی بازمیگردد.
اضافه ولتاژ :
در صورت تجاوز از حداکثر بازه اعلام شده در برگه مشخصات فنی، دستگاه خاموش میشود. برای راه اندازی مجدد یک باز از برق قطع و سپس وصل کنید.
مشخصه فنی | مقدار |
|---|---|
ولتاژ DC | ۱۵ ولت |
جریان نامی | ۳.۴A |
بازه جریان | ۰ تا ۳.۴A |
محدوده ولتاژ ورودی | ۸۸ تا ۲۶۴VAC / ۱۲۵ تا ۳۷۳VDC (تحمل Surge معادل ۳۰۰VAC به مدت ۵ ثانیه بدون آسیب) |
توان نامی | ۵۱ وات |
دمای کاری | از °C۲۵- تا °C۷۰+ (مطابق "Derating Curve") |
دمای نگهداری / رطوبت | دما: °C۴۰- تا °C۸۵+ / رطوبت: ۱۰٪ تا ۹۵٪ RH |
ریپل و نویز خروجی | ۱۲۰mVp-p |
بازه تنظیم ولتاژ خروجی | ۱۳.۵ تا ۱۶.۵V |
تلرانس ولتاژ خروجی | ±۱.۰٪ |
استاندارد تداخل الکترومغناطیسی (EMC Emission) | مطابق EN55022 (CISPR22) Class B، EN61000-3-2,-3، GB9254 class B، GB17625.1 |
تنظیم خط (Line Regulation) | ±۰.۵٪ |
تنظیم بار (Load Regulation) | ±۰.۵٪ |
زمان نگهداری (Hold-up Time) | ۱۴ms در ۱۱۵VAC در بار کامل، ۶۰ms در ۲۳۰VAC |
رطوبت کاری | ۲۰٪ تا ۹۰٪ RH بدون میعان |
راندمان | ۸۶٪ |
محدوده فرکانس ورودی | ۴۷ تا ۶۳Hz |
جریان ورودی AC | ۰.۸A در ۲۳۰VAC / ۱.۳A در ۱۱۵VAC |
جریان هجومی (Inrush Current) | ۳۳A در ۲۳۰VAC (Cold Start) |
مقاومت عایقی | I/P-O/P، I/P-FG، O/P-FG: ۱۰۰MΩ / ۵۰۰VDC / ۲۵°C / ۷۰٪ RH |
استانداردهای ایمنی | UL60950-1، TUV EN60950-1، CCC GB4943 تایید شده |
جریان نشتی | ۲mA در ۲۴۰VAC |
محافظت اضافهبار (Overload) | ۱۱۰٪ تا ۱۵۰٪ توان نامی خروجی |
مقاومت در برابر ارتعاش | ۱۰ تا ۵۰۰Hz، ۵G، ۱۰ دقیقه در هر سیکل، بهمدت ۶۰ دقیقه در محورهای X، Y و Z |
محافظت اضافهولتاژ (Over Voltage Protection) | ۱۷.۲۵ تا ۲۰.۲۵V |
ضریب دمایی | ±۰.۰۳٪/°C (۰ تا ۵۰°C) |
زمان راهاندازی و افزایش ولتاژ (Set-up / Rise Time) | ۱۲۰۰ms / ۳۰ms در ۱۱۵VAC در بار کامل، ۵۰۰ms / ۳۰ms در ۲۳۰VAC |
ولتاژ عایقی (With-stand Voltage) | I/P-FG: ۲KVAC / I/P-O/P: ۳KVAC / O/P-FG: ۰.۵KVAC |
ایمنی در برابر تداخل الکترومغناطیسی (EMC Immunity) | مطابق EN61000-4-2,3,4,5,6,8,11 و EN61000-6-2 (EN50082-2)، سطح صنعتی سنگین، معیار A |
MTBF (میانگین زمان بین خرابیها) | ۲۲۸Khrs حداقل (MIL-HDBK-217F، ۲۵°C) |
ابعاد | ۹۹ × ۹۷ × ۳۶ میلیمتر (طول × عرض × ارتفاع) |
بستهبندی | وزن: ۰.۴۱ کیلوگرم / ۴۵ عدد در هر کارتن / وزن کارتن: ۱۹.۵ کیلوگرم / حجم: ۰.۹ فوت مکعب |

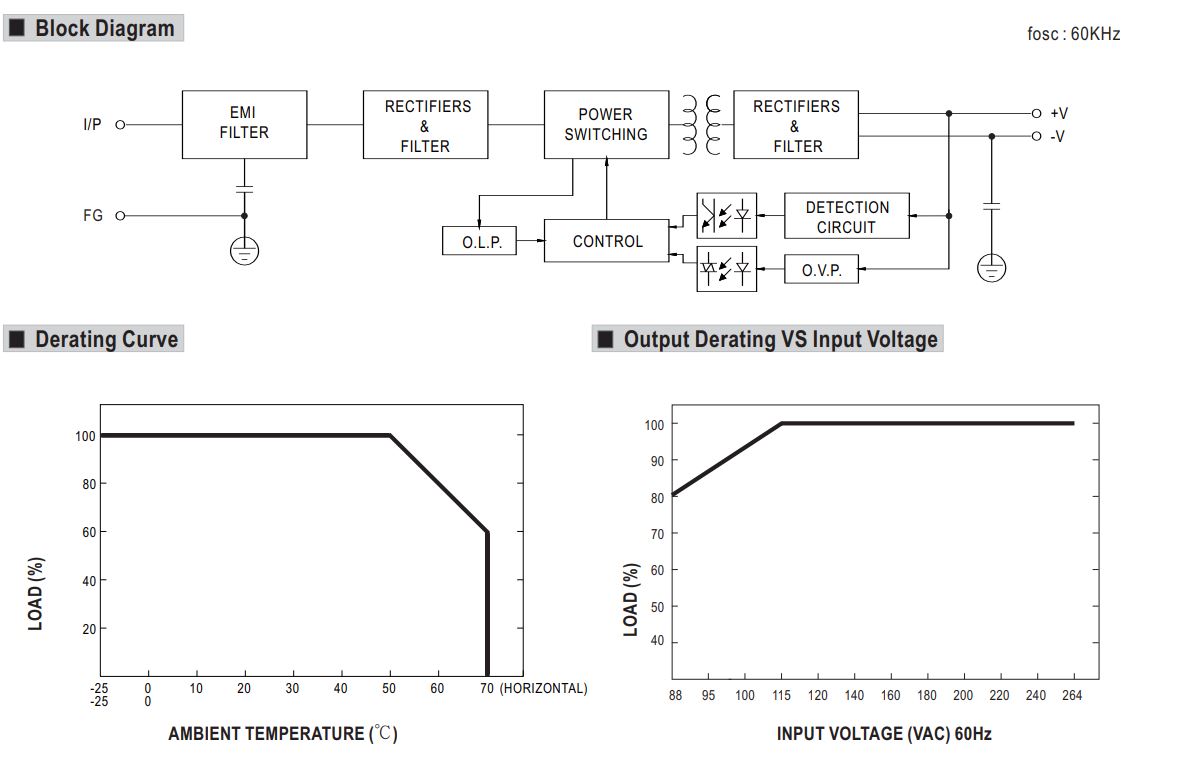

نقشه و ابعاد قطعه و بلوک دیاگرام مدار داخلی و نمودار عملکرد را در تصاویر زیر مشاهده می کنید.
