وارنیش Woer
برند Woer
قیمت برای هر متر
تحمل 2000 ولت در یک دقیقه
سایز بعد از حرارت دادن وارنیش نصف سایز قبل از حرارت است
سازگار با مس
بدون ترک خوردن در حرارت
روکش حرارتی تک لایه پلیالفین (Heat Shrink Tube 2:1)
معرفی محصول
روکش حرارتی تک لایه پلیالفین یکی از پرکاربردترین انواع روکشهای حرارتی برای مصارف عمومی است که از پلیالفین کراسلینک (Cross-Linked Polyolefin) تولید میشود. این روکش پس از اعمال حرارت، بهصورت یکنواخت جمع شده و کاملاً به سطح قطعه میچسبد و علاوه بر ایجاد عایق الکتریکی، از تجهیزات در برابر عوامل محیطی و آسیبهای مکانیکی محافظت میکند.
این محصول با نسبت جمعشوندگی 2:1، پس از رسیدن به دمای مناسب، قطر خود را تا 50 درصد کاهش میدهد و بهراحتی با استفاده از سشوار صنعتی یا شعله کنترلشده نصب میشود.
به دلیل قیمت اقتصادی، کیفیت بالا و کاربردهای گسترده، این مدل یکی از رایجترین روکشهای حرارتی در صنایع برق، الکترونیک، مخابرات، خودروسازی و تابلو برق محسوب میشود.
کاربردها
عایقکاری سیم، کابل، سرسیم و کابلشو
عایقکاری باسبار (شینه) مسی در تابلوهای برق
کدگذاری و تفکیک فازهای الکتریکی
علامتگذاری سیم ارت و نول با رنگ سبز و زرد
محافظت مکانیکی از سیمها، کابلها و لولهها
افزایش مقاومت در برابر سایش و رطوبت
لیبلگذاری و شناسایی تجهیزات
زیباسازی و رنگبندی قطعات و مجموعههای سیمکشی
نکته: رنگ مشکی این روکش در برابر اشعه فرابنفش (UV) مقاوم بوده و برای استفاده در محیطهای بیرونی گزینهای مناسب است.
ویژگیها
تولید شده از پلیالفین کراسلینک با انعطافپذیری بالا
ضد شعله و خودخاموششونده
استحکام بالا در برابر پارگی و سایش
مقاومت مناسب در برابر بسیاری از مواد شیمیایی و حلالها
عایق الکتریکی مطمئن برای کاربردهای ولتاژ پایین
نصب آسان و سریع با حرارت
نسبت جمعشوندگی 2:1
کیفیت بالا و طول عمر مناسب
مشخصات فنی
مشخصه | مقدار |
|---|---|
جنس | پلیالفین کراسلینک (Cross-Linked Polyolefin) |
نوع | تک لایه |
نسبت جمعشوندگی | 2:1 |
حداقل دمای شروع جمعشوندگی | 70 درجه سانتیگراد |
دمای جمعشوندگی کامل | 120 درجه سانتیگراد |
محدوده دمای کاری | 45- تا 125+ درجه سانتیگراد |
محدوده دمای کاری (رنگ شفاف) | 45- تا 105+ درجه سانتیگراد |
مقاومت در برابر شعله | مطابق استاندارد UL VW-1 (بهجز رنگ شفاف) |
استاندارد | UL 224 (شماره ثبت E203950) |
سازگاری زیستمحیطی | مطابق استانداردهای RoHS و الزامات Sony |
نوع بستهبندی | رول روی قرقره مقوایی (امکان بستهبندی سفارشی) |
رنگبندی
این محصول در رنگهای زیر عرضه میشود:
مشکی (BK)
شفاف (CR)
قرمز (RD)
زرد (YW)
آبی (BE)
سبز (GN)
سفید (WE)
سبز و زرد (مخصوص سیم ارت GY)
روکش حرارتی تک لایه پلیالفین، انتخابی مقرونبهصرفه و مطمئن برای عایقکاری، محافظت، کدگذاری و افزایش دوام انواع سیم، کابل و تجهیزات الکتریکی است و به دلیل نصب آسان و عملکرد قابل اعتماد، در پروژههای صنعتی و عمومی کاربرد گستردهای دارد.

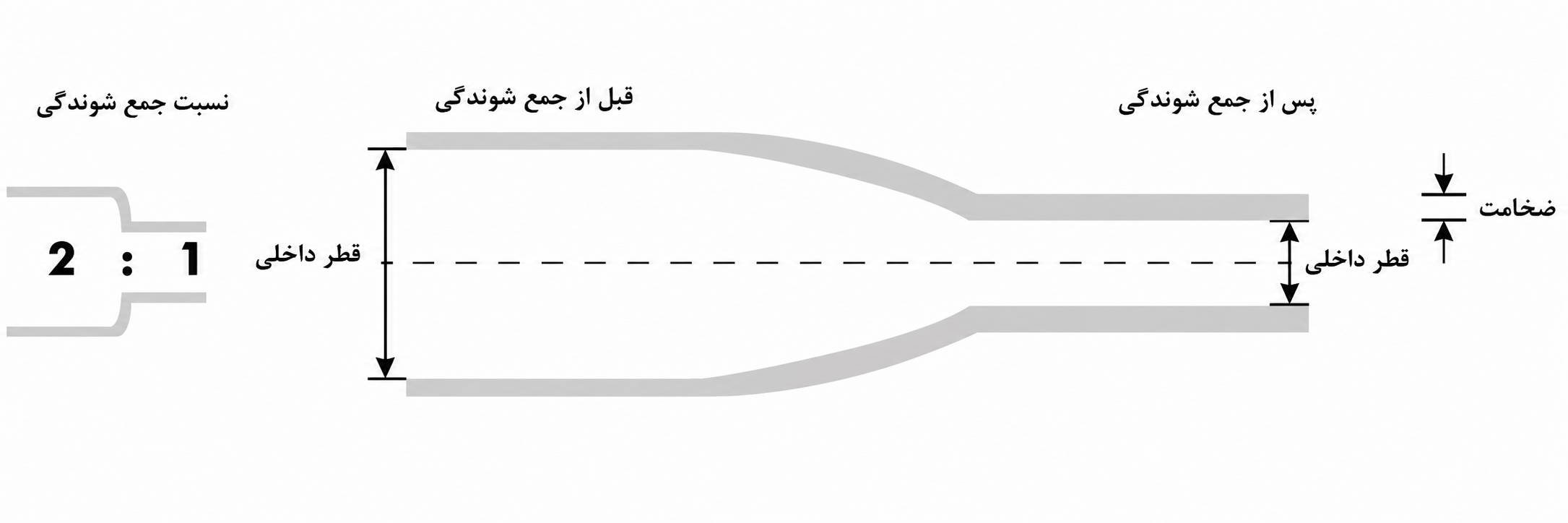

در جدول زیر مشخصات ریز ابعاد قبل و بعد از حرارت وارنیش برای تمامی سایزها را مشاهده می کنید. به عنوان نمونه کد SGP002.5RD یعنی یک روکش حرارتی معمولی محصول Woer که قطر داخلی آن قبل از جمع شدن حرارتی برابر 2.5 میلی متر است و رنگ آن قرمز است.
کد کالا | قطر داخلی قبل از جمعشوندگی (mm) | قطر داخلی پس از جمعشوندگی (mm) | ضخامت پس از جمعشوندگی (mm) | قطر جسم مورد پوشش (mm) | متراژ رول (m) |
|---|---|---|---|---|---|
SGP001 | 1.5 ± 0.2 | 0.65 | 0.28 | 0.7 – 0.9 | 400 |
SGP001.5 | 2.0 ± 0.2 | 0.85 | 0.32 | 0.9 – 1.4 | 400 |
SGP002 | 2.5 ± 0.2 | 1.00 | 0.35 | 1.1 – 1.8 | 400 |
SGP002.5 | 3.0 ± 0.2 | 1.30 | 0.38 | 1.3 – 2.3 | 400 |
SGP003 | 3.5 ± 0.2 | 1.50 | 0.40 | 1.6 – 2.7 | 400 |
SGP003.5 | 4.0 ± 0.2 | 1.80 | 0.42 | 1.8 – 3.2 | 400 |
SGP004 | 4.5 ± 0.2 | 2.00 | 0.45 | 2.1 – 3.6 | 400 |
SGP004.5 | 5.0 ± 0.2 | 2.30 | 0.56 | 2.3 – 4.0 | 200 |
SGP005 | 5.5 ± 0.2 | 2.50 | 0.55 | 2.6 – 4.5 | 200 |
SGP005.5 | 5.5 ± 0.3 | 2.70 | 0.55 | 2.8 – 5.0 | 200 |
SGP006 | 6.5 ± 0.3 | 3.00 | 0.55 | 3.1 – 5.4 | 200 |
SGP007 | 7.5 ± 0.3 | 3.50 | 0.55 | 3.7 – 6.3 | 100 |
SGP008 | 8.5 ± 0.3 | 4.00 | 0.60 | 4.2 – 7.2 | 100 |
SGP009 | 9.5 ± 0.3 | 4.50 | 0.60 | 4.7 – 8.0 | 100 |
SGP010 | 10.5 ± 0.3 | 5.00 | 0.60 | 5.2 – 9.0 | 100 |
SGP012 | 12.5 ± 0.3 | 6.00 | 0.60 | 6.2 – 11.0 | 100 |
SGP013 | 13.5 ± 0.3 | 6.50 | 0.60 | 6.7 – 12.0 | 100 |
SGP014 | 14.5 ± 0.3 | 7.00 | 0.65 | 7.3 – 13.0 | 100 |
SGP015 | 15.5 ± 0.3 | 7.50 | 0.67 | 7.8 – 14.0 | 100 |
SGP016 | 16.5 ± 0.4 | 8.00 | 0.70 | 8.3 – 15.0 | 100 |
SGP017 | 18.5 ± 0.5 | 8.50 | 0.75 | 8.8 – 16.0 | 100 |
SGP018 | 19.0 ± 0.5 | 9.00 | 0.80 | 9.3 – 17.0 | 100 |
SGP020 | 21.0 ± 0.5 | 10.0 | 0.80 | 10.4 – 19.0 | 100 |
SGP022 | 23.0 ± 0.5 | 11.0 | 0.80 | 11.4 – 21.0 | 100 |
SGP025 | 26.0 ± 0.5 | 12.5 | 0.90 | 12.8 – 24.0 | 50 |
SGP028 | 29.0 ± 0.5 | 14.0 | 0.90 | 14.4 – 29.0 | 50 |
SGP030 | 31.5 ± 1.0 | 15.0 | 0.95 | 16.0 – 29.0 | 50 |
SGP035 | 41.5 ± 1.0 | 17.5 | 1.00 | 18.0 – 34.0 | 50 |
SGP040 | 36.5 ± 1.0 | 20.0 | 1.00 | 21.0 – 39.0 | 50 |
SGP045 | 44.5 ± 1.5 | 22.5 | 1.00 | 23.0 – 44.0 | 25 |
SGP050 | 52.0 ± 1.5 | 25.0 | 1.00 | 26.0 – 49.0 | 25 |
SGP060 | 62.0 ± 1.5 | 31.0 | 1.30 | 35.0 – 55.0 | 25 |
SGP070 | 72.0 ± 1.5 | 36.0 | 1.30 | 40.0 – 65.0 | 25 |
SGP080 | 82.0 ± 1.5 | 41.0 | 1.46 | 45.0 – 75.0 | 25 |
SGP090 | 93.0 ± 2.0 | 46.0 | 1.46 | 50.0 – 85.0 | 25 |
SGP100 | 103.0 ± 2.0 | 51.0 | 1.46 | 55.0 – 95.0 | 25 |
SGP120 | 123.0 ± 2.0 | 61.0 | 1.56 | 65.0 – 115.0 | 25 |
SGP150 | 153.0 ± 2.0 | 76.0 | 1.56 | 80.0 – 145.0 | 25 |
SGP180 | 183.0 ± 2.0 | 91.0 | 1.56 | 95.0 – 175.0 | 25 |
